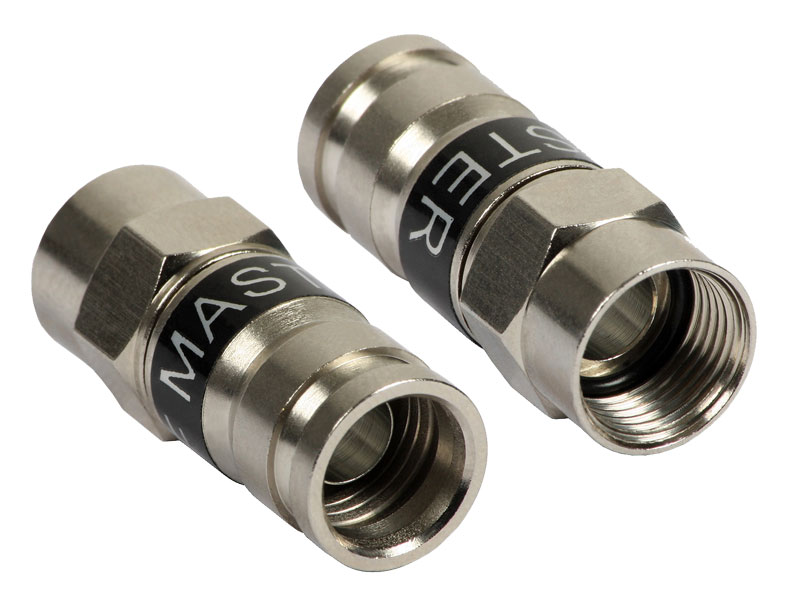

MASTER F6 Compression Connector για RG6
Επαγγελματικός συνδετήρας συμπίεσης τύπου F, ειδικά σχεδιασμένος για καλώδια RG6, προσφέροντας υψηλή αξιοπιστία, άριστη στεγανοποίηση και μακροχρόνια απόδοση σε απαιτητικές εγκαταστάσεις. Ιδανικός για αμφίδρομα ευρυζωνικά δίκτυα, εξασφαλίζει σταθερή και ασφαλή σύνδεση τόσο σε εσωτερικούς όσο και σε εξωτερικούς χώρους.
Η τεχνολογία διπλής συμπίεσης και ο σχεδιασμός με O-Ring προστατεύουν αποτελεσματικά από την υγρασία, διατηρώντας τη σύνδεση ασφαλή και αποδοτική στο χρόνο.
Βασικά Χαρακτηριστικά
- Τύπος σύνδεσης: F αρσενικό (compression)
- Συμβατότητα καλωδίου: RG6
- Διάμετρος διηλεκτρικού: έως 4.9 mm
- Σύνθετη αντίσταση: 75 Ohm
- Υλικό κατασκευής: Ορείχαλκος C360 (εξολοκλήρου μεταλλικός)
- Στεγανοποίηση: O-Ring
- Χρήση: Εσωτερική & εξωτερική
Πλεονεκτήματα
- Σχεδιασμός διπλών δαχτυλιδιών συμπίεσης 360° για άριστη εφαρμογή
- Αποτελεσματική προστασία από υγρασία χάρη στο O-Ring
- Εξαιρετική θωράκιση RFI για καθαρή και σταθερή μεταφορά σήματος
- Υψηλή μηχανική αντοχή και αξιοπιστία σε βάθος χρόνου
- Εύκολη περιστροφή hex παξιμαδιού πριν και μετά την εγκατάσταση
- Σταθερή σύνδεση μεταξύ καλωδίου και συνδετήρα
- Χρωματικός κώδικας σε O-Ring και ετικέτα (UV ανθεκτικά)
Εφαρμογές
- Δίκτυα τηλεόρασης (TV)
- Δορυφορικά συστήματα (SAT)
- Ευρυζωνικά δίκτυα υψηλών απαιτήσεων
- Επαγγελματικές εγκαταστάσεις RF
Συμβατό Εργαλείο
- Εργαλείο συμπίεσης: All-in-One Compression Tool
F6
- Bandwidth: 5 to 3000 MHz
- Impedance: 75 Ohms (Nominal)
- Return Loss: Minimum -25 dB @ 1 GHz
- Shielding Effectiveness: > -90 dB @ 1 GHz
- Insertion Loss: <0.20 dB @ 3 GHz
- Operating Temperature: -40 to +60 °C
- Construction Material: Nickel Plated Brass
- O-Ring Material: Ethylene-propylene Rubber
- Mandrel Inner Diameter: 5.2 mm
- Body Inner Diameter: 8.4 mm
- Body Outer Diameter: 10.8 mm
- Length Before Compression: 27.9 mm
- Length After Compression: 23.5 mm
Η τοποθέτηση του συνδετήρα F6 είναι μια γρήγορη και εύκολη διαδικασία
- Προετοιμάστε την άκρη του καλωδίου απογυμνώνοντας τον εσωτερικό αγωγό σε μήκος 7.9 mm (5/16'') και το διηλεκτρικό με την πλεξούδα σε μήκος 6.4 mm (1/4'')
- Διπλώστε την πλεξούδα πάνω από το περίβλημα του καλωδίου
- Περάστε την άκρη του καλωδίου στον συνδετήρα
- Συμπιέστε τον συνδετήρα στο καλώδιο με το εργαλείο συμπίεσης
