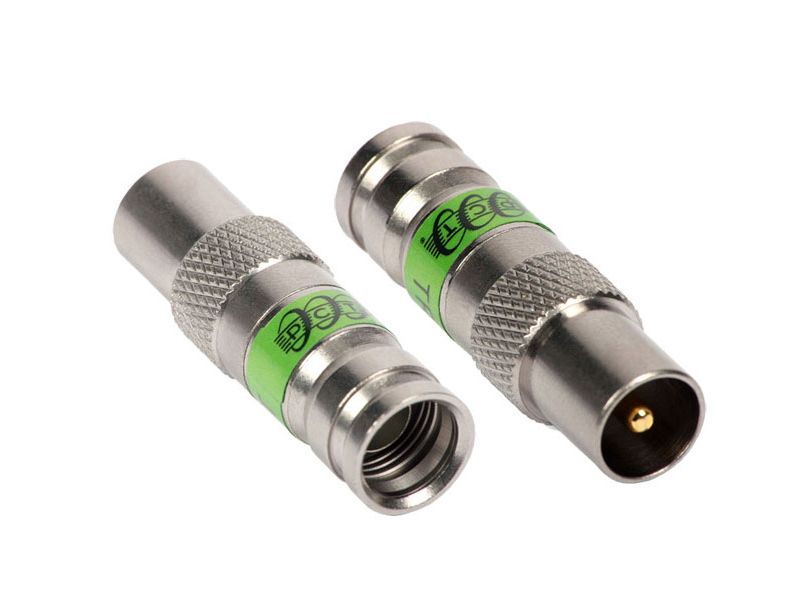

PCT IECM-9 Compression Connector για MATV / CATV
Οι επαγγελματικοί συνδετήρες PCT-IECM-9 της PCT International προσφέρουν αξιόπιστη και σταθερή συνδεσμολογία σε δίκτυα MATV / CATV. Ο σχεδιασμός τους εξασφαλίζει εύκολη εγκατάσταση σε ομοαξονικά καλώδια τύπυ RG6 με διάμετρο διηλεκτρικού έως 4.8 mm, παρέχοντας υψηλή θωράκιση, χαμηλές απώλειες σήματος και προστασία από υγρασία.
Βασικά Χαρακτηριστικά
- Τύπος σύνδεσης: IEC Male (compression)
- Συμβατότητα καλωδίου: RG6 (διπλής, τριπλής & τετραπλής θωράκισης)
- Διάμετρος διηλεκτρικού: έως 4.8 mm
- Σύνθετη αντίσταση: 75 Ohm
- Υλικό κατασκευής: Ορείχαλκος C360 (εξολοκλήρου μεταλλικός)
- Χρήση: Εσωτερική & εξωτερική
Πλεονεκτήματα
- Πατενταρισμένος σχεδιασμός διπλών δαχτυλιδιών συμπίεσης 360° για ισχυρή και ασφαλή σύνδεση
- Υψηλή ορατότητα θέσης σύνδεσης συνδετήρα/καλωδίου (no blind entry) για εύκολη και ακριβή εγκατάσταση
- Επικάλυψη κασσίτερου στις εισόδους για μειωμένη δύναμη εισαγωγής
- Αδιάβροχος τερματισμός για προστασία από υγρασία
- Μειωμένο μήκος μετά τη συμπίεση για εφαρμογή σε στενούς χώρους
- Εξαιρετική θωράκιση RFI για καθαρό σήμα
- Χαμηλές απώλειες σήματος, υψηλή σταθερότητα σύνδεσης
- Χρωματικός κώδικας στις ετικέτες (UV ανθεκτικό)
Συμβατό Εργαλείο Συμπίεσης
- All-in-One Compression Tool
IECM-9
- Bandwidth: 5 MHz to 3 GHz
- Impedance: 75 Ohms (Nominal)
- Return Loss: Minimum -30 dB @ 3 GHz
- Shielding Effectiveness: > -90 dB @ 1 GHz
- Insertion Loss: <0.3 dB @ 3 GHz
- Operating Voltage: 90 V (at 60 Hz continuous AC)
- Operating Temperature: -40 to +60 °C
- Cable Range: Coax 9 Cable 60% through Quad-Shield
- Acceptable Maximum Core Diameter (Dielectric + Tape): 4.99 mm (± 0.01 mm)
- Acceptable Minimum Jacket Diameter: 6.80 mm (± 0.200 mm)
- Acceptable Maximum Jacket Diameter: 7.65 mm (± 0.200 mm)
- Cable Retention: >22.68 kg (50 lbs), ambient temperature
- Cable Insertion: <6.8 kg (15 lbs) maximum insertion force, ambient temperature
Φυσικά Χαρακτηριστικά
- Construction Material: Nickel Plated Brass 360
- Mating Mechanism: IEC Male
- Pin Diameter: 2.40 mm
- Length Before Compression: 36.99 mm
- Length After Compression: 32.55 mm
