Τα καλώδια εκκίνησης OTDR έχουν σχεδιαστεί για να βοηθούν στη δοκιμή καλωδίων οπτικών ινών κατά τη χρήση OTDR, ώστε να ελαχιστοποιούνται οι επιπτώσεις του παλμού εκκίνησης του OTDR στην αβεβαιότητα μέτρησης. Προκειμένου να επιτευχθεί μια ακριβής και πλήρης εικόνα της απώλειας του συστήματος - η οποία είναι μια κρίσιμη πτυχή της θέσης σε λειτουργία οπτικών ινών - ένα καλώδιο δοκιμής εκκίνησης θα πρέπει πάντα να χρησιμοποιείται και στα δύο άκρα της σύνδεσης οπτικών ινών. Τα καλώδια εκκίνησης OTDR ονομάζονται επίσης και κουτιά νεκρής ζώνης, καταστολέας παλμών, δακτύλιος οπτικών ινών, καλώδιο εκκίνησης οπτικών ινών, κλπ.
- Βελτίωση της ακρίβειας μέτρησης OTDR
- Ανθεκτική θήκη μεταφοράς για μεγάλη διάρκεια ζωής
- Αντικατάσταση καλωδίων εισόδου και εξόδου από τον χρήστη (απαιτείται ματιστής σύντηξης)
Εφαρμογές
- Δοκιμές OTDR στο πεδίο ή στο εργαστήριο
- Αφαίρεση της "Νεκρής Ζώνης" από τις μετρήσεις OTDR
- Σύγκριση βαθμονόμησης για μετρήσεις OTDR
- Βρόχος επαναφοράς συστήματος μεγάλων αποστάσεων για δοκιμή μετάδοσης στο πεδίο

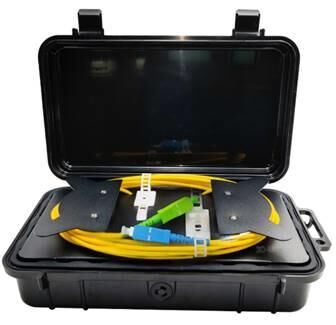

LCB150-7S-SUSA
Fiber Type: 9/125 Singlemode G.657.A1
Fiber Length: 150 meters
Connectorized Cord Cables: 1 Meter, Ø 3 mm
Connector Type 1: SC/UPC
Connector Type 2: SC/APC
Fiber Coil Loss: <0.35dB/km typical (at 1310 nm)
Operating Temperature: -10° to +50° C
Storage Temperature: -40° to +70° C
Humidity: 0 to 95%, non-condensing
Color: Black
Material: SR polypropylene
Dimensions: 240 x 142 x 67 mm
Weight: 0.70 Kg
Πώς να δημιουργήσετε ένα ίχνος βασικής γραμμής χρησιμοποιώντας Fiber Rings
- Χρησιμοποιήστε το Fiber Ring ως καλώδιο εκκίνησης. Συνδέστε το Fiber Ring μεταξύ του OTDR και του συνδέσμου ίνας που έχετε υπό δοκιμή. Αυτό θα σας επιτρέψει να μετρήσετε την απώλεια της κοντινής σύνδεσης.
- Χρησιμοποιήστε το Fiber Ring ως καλώδιο λήψης. Συνδέστε το Fiber Ring στον μακρινό συνδετήρα του συνδέσμου ίνας που έχετε υπό δοκιμή. Αυτό θα σας επιτρέψει να μετρήσετε την απώλεια της μακρινής σύνδεσης.
- Χρησιμοποιώντας το Fiber Ring ως καλώδιο εκπομπής και λήψης, μπορείτε να μετρήσετε τη συνολική απώλεια εισαγωγής του συνδέσμου ίνας που έχετε υπό δοκιμή.
