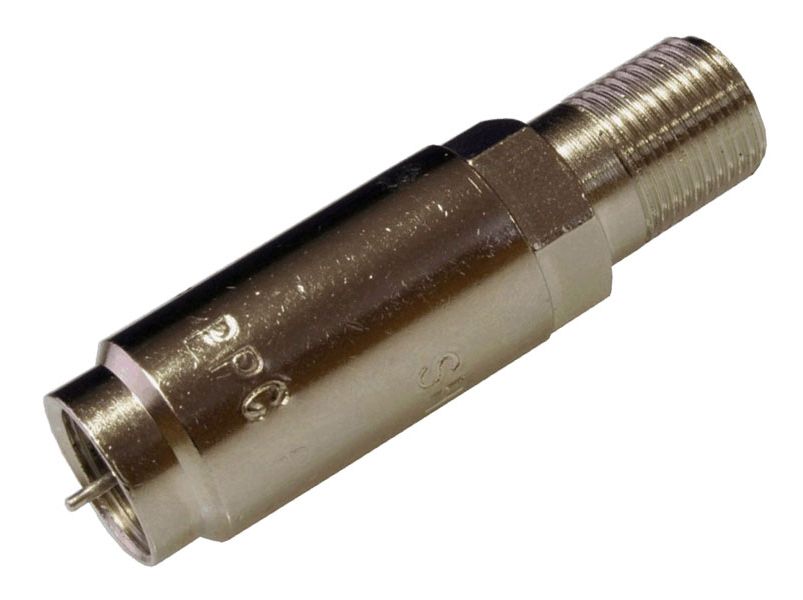

PPC SHP3-35 High Pass Filter – Φίλτρο Υψηλής Διέλευσης
Το PPC SHP3-35 είναι ένα High-Pass Filter (HPF) σχεδιασμένο για εγκαταστάσεις τηλεοπτικών και ραδιοφωνικών σημάτων. Επιτρέπει τη διέλευση υψηλών συχνοτήτων, ενώ απορρίπτει τις χαμηλότερες, προστατεύοντας τα συστήματα από ανεπιθύμητες παρεμβολές και σήματα εκτός ζώνης.
Βασικά Χαρακτηριστικά
- Τύπος: High-Pass Filter
- Σκοπός: Αποκοπή χαμηλών συχνοτήτων, διέλευση υψηλών συχνοτήτων
- Εφαρμογή: Κατάλληλο για δίκτυα CATV, δορυφορικά IF και SMATV
- Σύνθετη Αντίσταση: 75 Ω
- Εύρος Συχνοτήτων: Ανώτερο όριο: 35 MHz (cut-on frequency)
- Θωράκιση: RFI/EMI protection
- Συνδετήρες: F ή BNC (ανάλογα με έκδοση)
Πλεονεκτήματα
- Καθαρή διανομή τηλεοπτικού σήματος χωρίς παρεμβολές χαμηλών συχνοτήτων
- Ιδανικό για εγκαταστάσεις με πολλαπλά σήματα ή διανομή CATV/SMATV
- Προστασία εξοπλισμού και βελτιωμένη ποιότητα σήματος
Frequency Range
- 5 MHz – 1000 MHz
- 75 Ohm nominal
- @ 29 MHz: ≥ 40,0 dB
- @ 30 MHz: ≥ 30,0 dB
- @ 35 MHz: ≤ 3,5 dB
- @ 40 MHz: ≤ 2,0 dB
- @ 0.3~29 MHz: ≥ 0.01 dB
- @ 35~1000 MHz: ≥ 11.4 dB
- >120 dB (Class A+ according EN 50117)
- Connectors: F-male & F-female
- Dimensions: 4.93cm (long) x 1.27cm (diameter)
