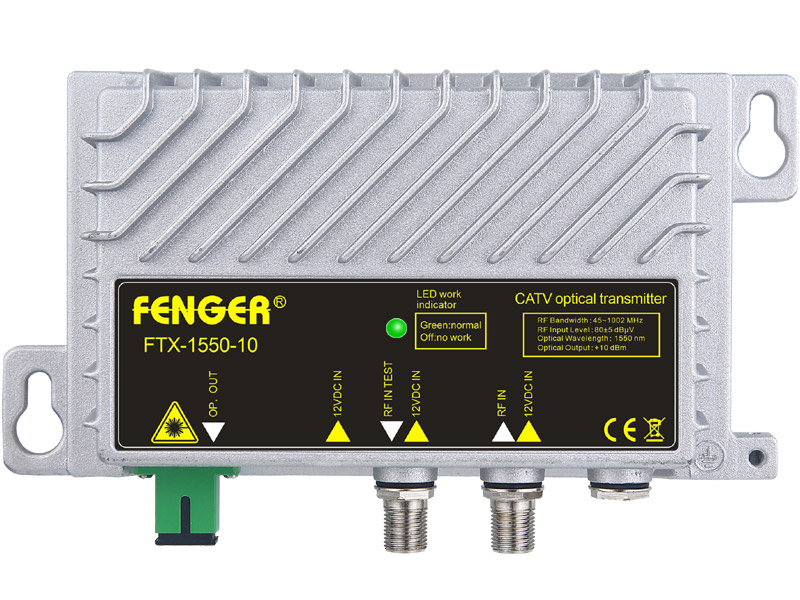

FENGER FTX-1550-10 Optical Transmitter
Ο FTX-1550-10 της FENGER είναι ένας υψηλής απόδοσης οπτικός πομπός CATV 1GHz, σχεδιασμένος για HFC και Fiber-To-The-Home (FTTH) δίκτυα. Ιδανικός για μικρής δομής δίκτυα, συνδυάζει συμπαγή σχεδιασμό, χαμηλή κατανάλωση και υψηλή γραμμικότητα.
Βασικά Χαρακτηριστικά
- Τεχνολογία: GaAs ενίσχυση, DFB laser για χαμηλό θόρυβο και υψηλή γραμμικότητα
- Συχνότητες: 45–1002 MHz, υποστηρίζει DVB-T/T2, DVB-C & DAB
- Οπτική ισχύς εξόδου: 10 mW (+10 dBm)
- Μήκος κύματος: 1550 nm
- Οπτική ίνα: Μονότροπη, υψηλή απώλεια επιστροφής
- Κύκλωμα AGC: Σταθερή στάθμη εξόδου και βελτιωμένη σταθερότητα
- Σώμα: Συμπαγές χυτό περίβλημα αλουμινίου, μικρό μέγεθος για εύκολη εγκατάσταση
Πλεονεκτήματα
- Υψηλή γραμμικότητα και χαμηλή παραμόρφωση για καθαρό σήμα
- Οικονομικά αποδοτική λύση για δίκτυα CATV HFC & FTTH
- Μικρό και συμπαγές μέγεθος για περιορισμένους χώρους εγκατάστασης
- Σταθερή απόδοση με μεγάλο εύρος στάθμης εισόδου
Ιδανικό για
- Δίκτυα HFC και FTTH μικρής έως μεσαίας δομής
- Διανομή αναλογικών και ψηφιακών καναλιών σε CATV συστήματα
- Τεχνικούς εγκατάστασης οπτικών πομπών και υπεύθυνους συντήρησης δικτύων
Υβριδικά Δίκτυα Fibre/Coax (HFC)
Το σύγχρονο ευρυζωνικό σύστημα CATV εξελίσσεται σε ένα αμφίδρομο υβριδικό δίκτυο επικοινωνιών (HFC – Hybrid Fibre/Coax), που συνδυάζει οπτική ίνα και ομοαξονικό καλώδιο για την αποτελεσματική διανομή τηλεοπτικών και δεδομένων σημάτων.
Πώς λειτουργεί το HFC:
-
Μεταφορά σε μεγάλες αποστάσεις:
- Η τεχνολογία οπτικής ίνας χρησιμοποιείται για τη μεταφορά σημάτων μεταξύ headend και σημείου προορισμού, εξασφαλίζοντας χαμηλές απώλειες και υψηλή ποιότητα σήματος.
-
Μετατροπή σήματος:
- Ένας οπτικός πομπός μετατρέπει το σήμα RF σε οπτικό σήμα για μετάδοση μέσω του δικτύου οπτικής ίνας.
-
Παθητικό οπτικό δίκτυο (PON):
- Το οπτικό σήμα διανέμεται μέσω ενός παθητικού οπτικού δικτύου στο σημείο προορισμού.
-
Οπτικός δέκτης:
- Στο σημείο προορισμού, το οπτικό σήμα μετατρέπεται ξανά σε ηλεκτρικό σήμα για διανομή στους τελικούς χρήστες μέσω ομοαξονικού δικτύου.
Πλεονεκτήματα του HFC:
- Μεγάλη κάλυψη περιοχών χωρίς απώλειες σήματος
- Αμφίδρομη επικοινωνία (downstream & upstream)
- Υψηλή ποιότητα τηλεοπτικών και δεδομένων υπηρεσιών
- Ευελιξία για ενσωμάτωση νέων υπηρεσιών, όπως Internet υψηλής ταχύτητας
