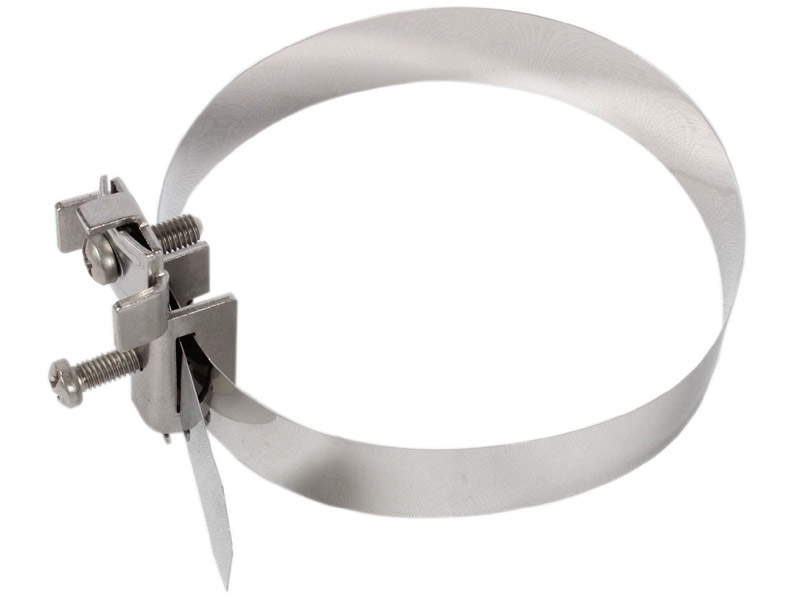

Ο EBS-4 Grounding Strap Clamp της FENGER είναι σφιγκτήρας γείωσης για τον ιστό κεραίας. Χρησιμοποιείται για να συνδέει τον μεταλλικό ιστό (κεραίας TV ή δορυφορικού πιάτου) με το σύστημα γείωσης του κτιρίου, ώστε να εξασφαλίζεται ηλεκτρική προστασία και σωστή αποφόρτιση στατικού ηλεκτρισμού. Συνήθως χρησιμοποιείται μαζί με μπλοκ γείωσης ομοαξονικού, όπως το MBB-1, ώστε να γειώνεται και ο ιστός και το καλώδιο.
Τι κάνει
- Δημιουργεί ηλεκτρική σύνδεση μεταξύ του ιστού και της γείωσης.
- Προστατεύει την εγκατάσταση από στατικό φορτίο και υπερτάσεις.
- Μειώνει κινδύνους από κεραυνούς ή επαγόμενα ρεύματα.
- Βελτιώνει τη συνολική ασφάλεια της εγκατάστασης κεραίας.
Κατασκευή και χαρακτηριστικά
✔ Ανοξείδωτος χάλυβας (SSt)
-
Μεγάλη αντοχή σε υγρασία, βροχή και εξωτερικό περιβάλλον.
✔ Ρυθμιζόμενη μεταλλική ταινία
-
Τυλίγεται γύρω από τον ιστό της κεραίας ανεξάρτητα από τη διάμετρο.
✔ Σφιγκτήρας αγωγού γείωσης
-
Κρατά το καλώδιο γείωσης σταθερά.
✔ Δύο ανοξείδωτες κυλινδρικές βίδες με εγκοπή
-
Εξασφαλίζουν ισχυρή μηχανική σύσφιξη και καλή ηλεκτρική επαφή.
Πώς τοποθετείται
- Η μεταλλική ταινία τυλίγεται γύρω από τον ιστό της κεραίας.
- Σφίγγεται με τις βίδες ώστε να εφαρμόσει καλά στο μέταλλο.
- Το καλώδιο γείωσης (συνήθως 6–16 mm² χαλκού) στερεώνεται στον σφιγκτήρα.
- Το άλλο άκρο του καλωδίου πάει στη γείωση του κτιρίου.
Σε μια σωστή εγκατάσταση κεραίας γειώνονται
- Ο ιστός της κεραίας (με σφιγκτήρα όπως EBS-4)
- Το ομοαξονικό καλώδιο (με bonding block όπως MBB-1)
Έτσι δημιουργείται πλήρης αντικεραυνική και ηλεκτρική προστασία.
EBS 4
- Υλικό κατασκευής: Ανοξείδωτος χάλυβας
- Εύρος σύσφιξης σωλήνα: Ø 8~114 mm (1/8~4'')
- Βίδες: M6 x 16 mm από ανοξείδωτο χάλυβα
- Διαστάσεις ταινίας: 428 x 22 x 0,4 mm
- Διαστάσεις αγωγού: 2 γραμμές 2.5~16 mm²
- Βάρος: 0.06 Kg
Εγκατάσταση
- Θέση εγκατάστασης: Σε εξωτερικό χώρο
- Επιτρεπτή σύνδεση με: Hot Galvanized Steel (St/tZn), Copper (Cu), Stainless Steel (SSt), Aluminium (Al), Tin Plated Copper (Cu/eSn)
- Ροπή σύσφιξης: 6 Nm
Πρότυπα Συμμόρφωσης
- IEC EN 62561-1
