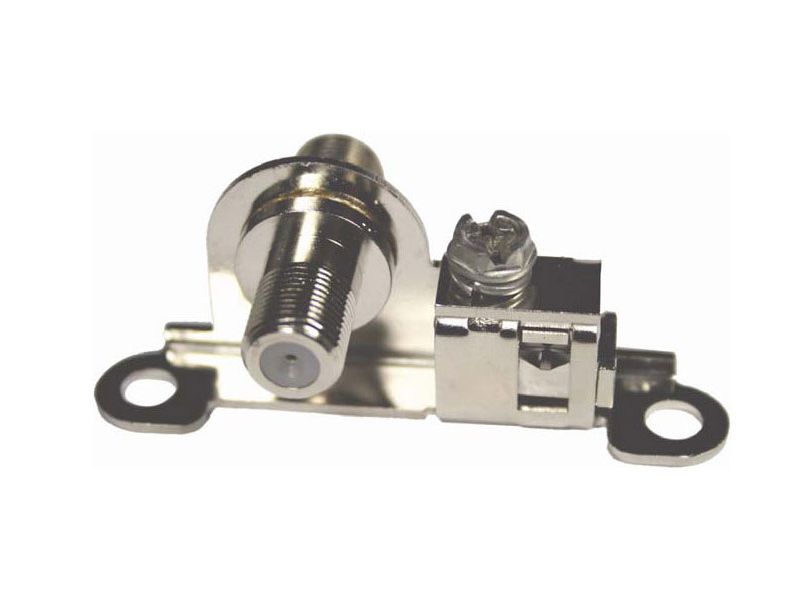

Το MBB-1 Monolithic Bonding Block της PCT είναι ένα μπλοκ γείωσης για ομοαξονικά καλώδια (TV / δορυφορική κεραία). Χρησιμοποιείται για να συνδέει το εξωτερικό καλώδιο της κεραίας με τη γείωση του κτιρίου, ώστε να υπάρχει ηλεκτρική προστασία και καθαρότερο σήμα. Συνήθως τοποθετείται εκεί που το καλώδιο μπαίνει στο σπίτι, πριν πάει στον ενισχυτή.
Τι κάνει πρακτικά
- Γειώνει το ομοαξονικό καλώδιο της κεραίας ή του δορυφορικού κατόπτρου.
- Αποφορτίζει στατικό ηλεκτρισμό ή μικρές υπερτάσεις (π.χ. από κεραυνούς κοντά).
- Μειώνει ηλεκτρομαγνητικές παρεμβολές (EMI) από άλλες συσκευές στο σπίτι.
- Δημιουργεί σταθερό σημείο σύνδεσης μεταξύ δύο ομοαξονικών καλωδίων.
Δυνατότητες & Πλεονεκτήματα
✔ Μηχανισμός συγκράτησης από επιχρυσωμένο χαλκό βηρυλλίου (BeCu)
-
Υψηλή αγωγιμότητα και αντοχή στη διάβρωση.
✔ 100% συμβατότητα με SCTE standards
-
Τα πρότυπα της Society of Cable Telecommunications Engineers για καλωδιακά δίκτυα.
✔ Πατενταρισμένος μηχανισμός WEDGE™
-
Εξασφαλίζει πολύ καλή επαφή μεταξύ του μπλοκ και του καλωδίου γείωσης.
✔ Ενσωματωμένος προσαρμογέας F-female / F-female
-
Δηλαδή έχει δύο υποδοχές F, ώστε να ενώνονται δύο ομοαξονικά καλώδια.
✔ Σώμα one-piece από ανοξείδωτο ατσάλι
-
Μεγάλη αντοχή σε υγρασία και εξωτερικό χώρο.
Γιατί είναι σημαντικό
-
Προστατεύει εξοπλισμό (TV, δέκτες, ενισχυτές).
-
Βελτιώνει τη σταθερότητα του σήματος.
-
Είναι υποχρεωτικό σε πολλές επαγγελματικές εγκαταστάσεις κεραίας.
Το Monolithic Bonding Block (MBB-1) της PCT διαθέτει υψηλής ποιότητας προσαρμογέα F-female σε F-female, ώστε να διασφαλιστεί η καλύτερη διαθέσιμη σύνδεση.
Ηλεκτρικές Ιδιότητες
- Εύρος συχνοτήτων: 5 MHz έως 3 GHz
- Σύνθετη αντίσταση: 75 Ohm
- Απώλεια επιστροφής: >30dB @ 1 GHz; >26dB @ 2 GHz; >22dB @ 3 GHz
- Απώλεια διέλευσης: <0.05dB @ 1 GHz; <0.2dB @ 2 GHz; <0.3dB @ 3 GHz
- Θωράκιση RFI: >95dB @ 1 GHz
Μηχανικές Ιδιότητες
- Υλικό κατασκευής Pin: BeCu (Gold Plated Beryllium Copper)
- Δύναμη συγκράτησης Pin: >200g
