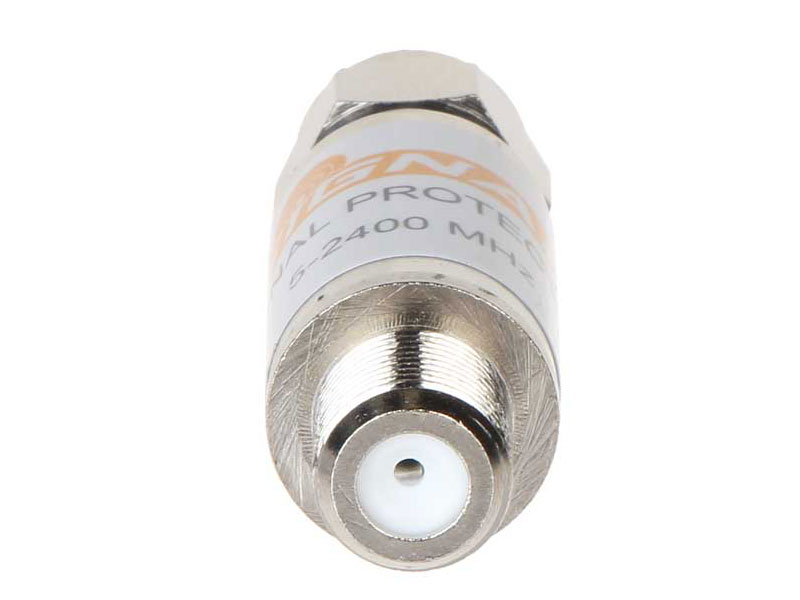

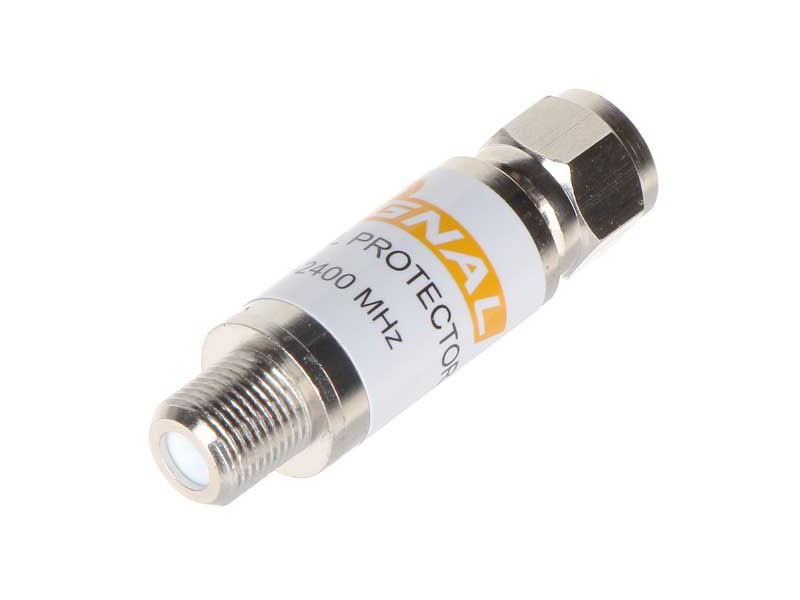

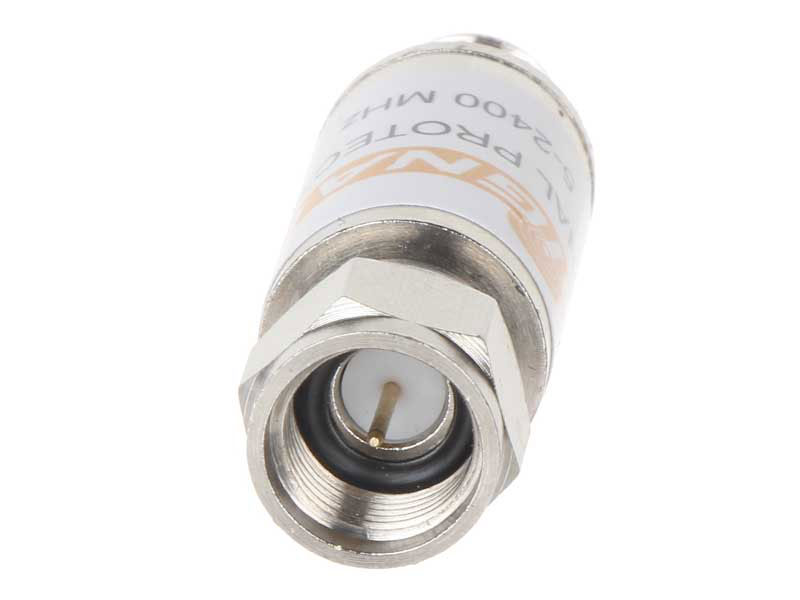

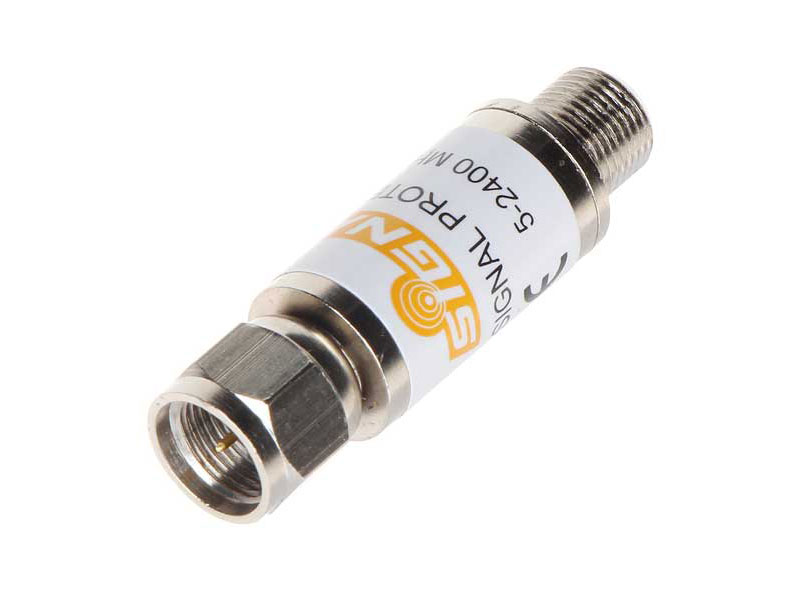

Ο 4645F Coax Surge Protector της SIGNAL είναι προστατευτικό υπέρτασης για ομοαξονικά καλώδια TV και δορυφορικών εγκαταστάσεων. Σχεδιάστηκε για να προστατεύει τον εξοπλισμό από υπερτάσεις που προέρχονται από κεραυνούς, ηλεκτρικές αιχμές ή επαγόμενα ρεύματα. Τοποθετείται σε σειρά (inline) στο ομοαξονικό καλώδιο μεταξύ κεραίας και εξοπλισμού.
Τι προστατεύει
Ο Coax Surge Protector υπέρτασης μπορεί να προστατεύσει συσκευές όπως:
- Τηλεοράσεις
- Δορυφορικούς δέκτες
- Πολυδιακόπτες (multiswitches)
- Ενισχυτές σήματος
- Συστήματα Hi-Fi / στερεοφωνικά
Σε περίπτωση ηλεκτρικής αιχμής, εκτρέπει την υπέρταση προς τη γείωση αντί να περάσει στον εξοπλισμό.
Δυνατότητες & Πλεονεκτήματα
✔ Λειτουργία σε όλο το φάσμα TV / SAT
-
Συμβατό με επίγεια τηλεόραση και δορυφορικά σήματα.
✔ Ικανότητα απορρόφησης υπέρτασης έως 8 kA
-
Αντέχει μεγάλα ρεύματα στιγμιαίας εκφόρτισης.
✔ Σύνδεση με F connectors
-
Τυπικές υποδοχές για ομοαξονικά καλώδια.
✔ Inline εγκατάσταση
-
Μπαίνει εύκολα μεταξύ δύο καλωδίων.
Σημαντικό για σωστή λειτουργία
Για να λειτουργήσει σωστά πρέπει να είναι γειωμένος.
Συνήθως συνδυάζεται με ένα Grounding Block, όπως το MBB-1, το οποίο:
- συνδέει το καλώδιο με τη γείωση του κτιρίου
- επιτρέπει στον surge protector να εκτονώνει την υπέρταση προς τη γη
Πού τοποθετείται στην εγκατάσταση
Τυπική σειρά εγκατάστασης:
- Κεραία / δορυφορικό κάτοπτρο
- Surge Protector 4645F
- Grounding Block (π.χ. MBB-1)
- Ενισχυτής / Πολυδιακόπτης / Δέκτης / TV
Έτσι δημιουργείται πλήρης προστασία γραμμής σήματος.
Σημαντική συμβουλή εγκατάστασης
Η προστασία είναι πιο αποτελεσματική όταν:
- γειώνεται ο ιστός της κεραίας (με σφιγκτήρα όπως EBS-4)
- γειώνεται το ομοαξονικό καλώδιο (με bonding block)
- υπάρχει surge protector στη γραμμή σήματος
Δηλαδή έχουμε τριπλή προστασία κεραίας.
4645F Coax Surge Protector
- Operating Band: 5~2400 MHz
- Connectors: F - male to female
- Impedance: 75 Ohm
- Maximum current (8/20 µs): 8 kA
- DC pass-through: Yes
- DC breakdown voltage at 100 V/s: 230 (±42) V
- Insertion loss: ≤0.8dB @ 1 GHz; ≤1.5dB @ 2.4 GHz
- Return loss: 12 dB (typ.); ≥10 dB (min.)
- Screening efficiency: >90dB (EN 50083-2/A1; A class)
- Protection level at 1 kV/µs: ≤ 800 V
- Standard compliance: CE
Characteristics of 4645F

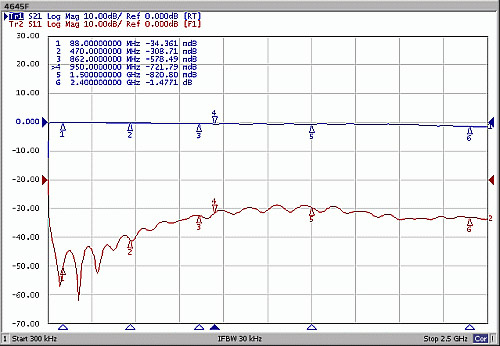

BLUE: Attenuation; RED: Return Loss
