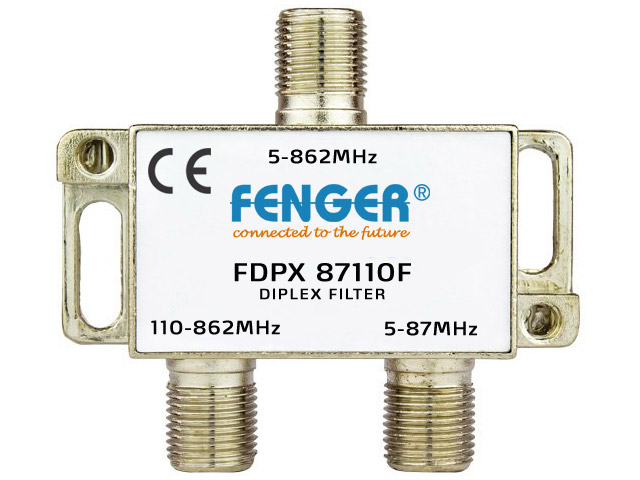

FDPX-87110F – Diplex Φίλτρο για Δίκτυα Ομοαξονικού Καλωδίου
Το FDPX-87110F είναι ένα diplex φίλτρο που χρησιμοποιείται σε ομοαξονικά δίκτυα CATV για τον διαχωρισμό ή τον συνδυασμό σημάτων τηλεόρασης (TV) και δεδομένων (Data) στο ίδιο καλώδιο.
Η συσκευή επιτρέπει την αποτελεσματική διαχείριση διαφορετικών ζωνών συχνοτήτων, ώστε τα σήματα τηλεοπτικής μετάδοσης και τα σήματα δεδομένων να μεταδίδονται ταυτόχρονα χωρίς παρεμβολές.
Επιπλέον, το FDPX-87110F μπορεί να χρησιμοποιηθεί για την παράκαμψη (bypass) ενός υπάρχοντος ενισχυτή που δεν διαθέτει κανάλι επιστροφής (return path) στο ομοαξονικό δίκτυο, επιτρέποντας τη σωστή λειτουργία υπηρεσιών δεδομένων χωρίς να απαιτείται αντικατάσταση του εξοπλισμού.
Βασικά Πλεονεκτήματα
- Διαχωρισμός ή συνδυασμός σημάτων TV και Data σε ομοαξονικά δίκτυα
- Υποστήριξη ταυτόχρονης μετάδοσης χωρίς παρεμβολές
- Δυνατότητα παράκαμψης ενισχυτών χωρίς return path
- Ιδανικό για δίκτυα CATV και εφαρμογές Ethernet over Coax (EOC)
- Εύκολη ενσωμάτωση σε υπάρχουσες εγκαταστάσεις
FDPX 87110F
Frequency
Frequency range: 5~862 MHz
Insertion loss
In-out (5~87MHz): 43dB (TV) / 1dB (Data)
In-out (110~862MHz): 1dB (TV) / 45dB (Data)
Return loss (all ports)
5~87MHz: 20dB (min.)
110~862MHz: 20dB (-1,5dB/octave)
Shield – Power – Connectors
Shielding efficiency: >100dB
DC Passthrough: NO
Connector type: F - female
Impedance: 75 Ohm
Operating temperature -25°C to +60°C
