Τι είναι το OTDR και πώς λειτουργεί;

Αυτό το άρθρο περιγράφει τι είναι το OTDR, τον συγκεκριμένο ρόλο και την αρχή λειτουργίας του, και σας βοηθά να αποκτήσετε μια βαθύτερη κατανόηση της σχέσης μεταξύ του OTDR και της αρχιτεκτονικής δικτύου.

Όσον αφορά τη συντήρηση, τον έλεγχο και την αξιολόγηση της ποιότητας των οπτικών ινών, το πρώτο εργαλείο που έρχεται στο μυαλό είναι συχνά το OTDR. Το OTDR σημαίνει Optical Time Domain Reflectometer και χρησιμοποιείται για τον έλεγχο της απόδοσης των συνδέσεων και των καλωδίων οπτικών ινών, συμπεριλαμβανομένης της μέτρησης της απώλειας ανάκλασης και της εξασθένησης των οπτικών σημάτων. Σε αυτό το άρθρο, θα παρέχουμε μια λεπτομερή εξήγηση για το τι είναι ένα OTDR και τις συγκεκριμένες λειτουργίες του.

Τι είναι το OTDR;

Ένα OTDR (Optical Time Domain Reflectometer) είναι ένα όργανο που χρησιμοποιείται για τη μέτρηση της απόδοσης και των χαρακτηριστικών των οπτικών ινών. Προσδιορίζει προβλήματα και παραμέτρους απόδοσης εντός της οπτικής ίνας στέλνοντας παλμικά σήματα και μετρώντας την ανάκλαση του σήματος στην ίνα. Το OTDR λειτουργεί ως σύστημα οπτικού ραντάρ, παρέχοντας στους χρήστες λεπτομερείς πληροφορίες σχετικά με την τοποθεσία και τη συνολική κατάσταση στοιχείων όπως συνδετήρες, συνδέσεις, ελαττώματα και άλλα σημεία ενδιαφέροντος.

Στον τομέα των δικτύων οπτικών ινών, το OTDR παίζει κρίσιμο ρόλο στον έλεγχο, την αντιμετώπιση προβλημάτων, τη συντήρηση και την επαλήθευση της απόδοσης και της ποιότητας των συνδέσεων οπτικών ινών. Χρησιμεύει ως απαραίτητο εργαλείο για τους μηχανικούς και τους τεχνικούς οπτικών δικτύων, συμβάλλοντας στη διασφάλιση της αξιοπιστίας και της υψηλής απόδοσης του δικτύου.

Πώς λειτουργεί το OTDR

Ένα OTDR (Optical Time Domain Reflectometer) μετρά τη διάδοση οπτικών σημάτων στις οπτικές ίνες στέλνοντας και λαμβάνοντας παλμούς φωτός. Οι αρχές και τα βήματα εργασίας που αφορούν τη δοκιμή OTDR είναι τα εξής:

Μετάδοση Παλμού: Το OTDR παράγει έναν πολύ σύντομο, υψηλής ενέργειας παλμό φωτός, ο οποίος εκπέμπεται από το άκρο εκπομπής του OTDR στο άλλο άκρο της υπό δοκιμή ίνας.

Διάδοση Σήματος Φωτός: Καθώς ο παλμός φωτός εισέρχεται στην οπτική ίνα, διαδίδεται κατά μήκος της ίνας ενώ αλληλεπιδρά με διάφορα χαρακτηριστικά μέσα στην ίνα, όπως σκέδαση, ανάκλαση και διάθλαση.

Ανάκλαση και Σκέδαση: Όταν ο παλμός φωτός συναντά οποιεσδήποτε ανωμαλίες ή χαρακτηριστικά μέσα στην ίνα κατά τη διάδοσή του, ένα μέρος του φωτεινού σήματος ανακλάται πίσω και ένα άλλο μέρος υφίσταται σκέδαση. Αυτές οι ανακλάσεις και οι σκεδάσεις δημιουργούν σήματα ηχούς μέσα στο OTDR.

Ανίχνευση Σήματος Ηχούς: Το τμήμα λήψης του OTDR περιέχει έναν εξαιρετικά ευαίσθητο ανιχνευτή φωτός που καταγράφει τα ανακλώμενα και σκεδασμένα σήματα, καταγράφοντας τις καθυστερήσεις και τις εντάσεις τους.

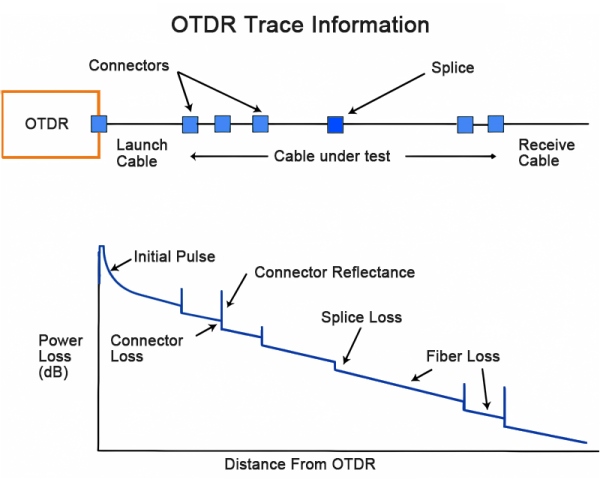

Επεξεργασία δεδομένων και δημιουργία γραφήματος: Τα δεδομένα οπτικού σήματος που λαμβάνονται υφίστανται επεξεργασία από το OTDR και απεικονίζονται ως γράφημα χρονικής απόστασης. Αυτό το γράφημα εμφανίζει τις χρονικές καθυστερήσεις και τις εντάσεις των σημάτων. Αυτό το γράφημα χρησιμεύει ως το αποτέλεσμα της δοκιμής του OTDR και χρησιμοποιείται συνήθως για την ανάλυση απόδοσης και σφαλμάτων των συνδέσεων οπτικών ινών.

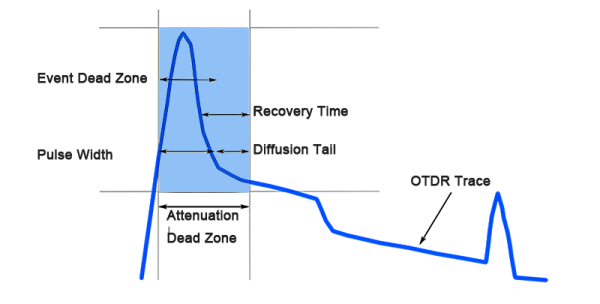

Ωστόσο, είναι σημαντικό να σημειωθεί ότι οι παλμοί δοκιμής υψηλής ισχύος ενός OTDR μπορούν να υπερφορτώσουν τον δέκτη, καθιστώντας αδύνατες τις μετρήσεις. Το OTDR απαιτεί ένα ορισμένο χρονικό διάστημα για να ανακάμψει από αυτό, με αποτέλεσμα αυτό που είναι γνωστό ως νεκρή ζώνη OTDR. Η νεκρή ζώνη συνήθως χωρίζεται σε δύο τύπους: τη Νεκρή Ζώνη Συμβάντος (EDZ) και τη Νεκρή Ζώνη Εξασθένησης (ADZ).

Νεκρή Ζώνη Συμβάντος (EDZ): Αυτή αναφέρεται στην ελάχιστη απόσταση μεταξύ της έναρξης ενός συμβάντος ανάκλασης και του σημείου όπου μπορούν να ανιχνευθούν συνεχείς ανακλάσεις. Είναι η θέση όπου η πρώτη ανάκλαση μειώνεται κατά 1.5dB από την κορυφή της αρχικής ανάκλασης.

Νεκρή Ζώνη Εξασθένησης (ADZ): Αυτή υποδηλώνει την ελάχιστη απόσταση για ανίχνευση και μέτρηση μετά από ένα συνεχές μη ανακλαστικό συμβάν. Η νεκρή ζώνη εξασθένησης είναι η περιοχή εντός 0.5dB πάνω ή κάτω από το ίχνος οπισθοσκέδασης του σήματος μετά τον πρώτο παλμό. Επιπλέον, η προδιαγραφή νεκρής ζώνης εξασθένησης υπερβαίνει πάντα την προδιαγραφή νεκρής ζώνης συμβάντος.

Οι εφαρμογές του OTDR στην πράξη

Το OTDR είναι ένα κρίσιμο εργαλείο στα δίκτυα οπτικών ινών, βρίσκοντας εκτεταμένες εφαρμογές σε δοκιμές, αντιμετώπιση προβλημάτων, συντήρηση δικτύου και αξιολόγηση ποιότητας ινών. Παρακάτω, θα εξερευνήσουμε πρακτικές εφαρμογές της δοκιμής OTDR:

Δοκιμή Δικτύου Οπτικών Ινών

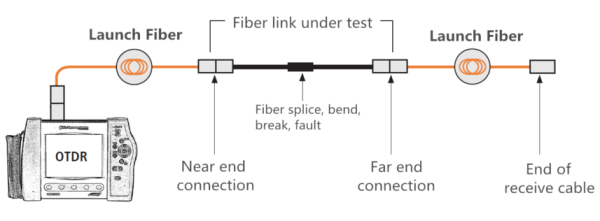

Κατά την αξιολόγηση της ποιότητας των συνδέσεων δικτύου οπτικών ινών, το OTDR μπορεί να συνδεθεί στους συνδετήρες ή στα τελικά σημεία οπτικών ινών. Μόλις συνδεθεί, το OTDR στέλνει ένα σήμα φωτός βραχείας παλμικής κίνησης υψηλής ενέργειας στην οπτική ίνα. Αυτό το σήμα φωτός διαδίδεται κατά μήκος της ίνας και αλληλεπιδρά με διάφορα χαρακτηριστικά, προκαλώντας ανακλάσεις και εξασθένηση εντός της ίνας. Σε αυτό το σημείο, το OTDR καταγράφει τα σήματα ανάκλασης και σκέδασης, δημιουργώντας ένα γράφημα χρόνου-απόστασης που καταγράφει τον χρόνο καθυστέρησης και την ένταση της διάδοσης του σήματος φωτός. Μέσω των δοκιμών, είναι δυνατό να διασφαλιστεί ότι οι συνδέσεις οπτικών ινών πληρούν τα αναμενόμενα πρότυπα ποιότητας και απόδοσης, μειώνοντας την πιθανότητα εμφάνισης σφαλμάτων.

Αντιμετώπιση Προβλημάτων
Η δοκιμή OTDR είναι επίσης χρήσιμη για τον εντοπισμό και τη διάγνωση προβλημάτων εντός δικτύων οπτικών ινών. Όταν τα δίκτυα οπτικών ινών παρουσιάζουν διακοπές, χαλαρές συνδέσεις ή άλλες ανωμαλίες, η αντιμετώπιση προβλημάτων μία προς μία μπορεί να είναι χρονοβόρα. Σε τέτοιες περιπτώσεις, το OTDR μπορεί να συνδεθεί στο άκρο της οπτικής ίνας όπου παρουσιάστηκε το σφάλμα για διάγνωση. Μετά τη λήψη του γραφήματος χρόνου-απόστασης, η φύση και η θέση του προβλήματος μπορούν να προσδιοριστούν γρήγορα. Αυτό επιτρέπει τον γρήγορο εντοπισμό προβλημάτων εντός του δικτύου οπτικών ινών και την εφαρμογή αντίστοιχων λύσεων. Αυτό μειώνει τον χρόνο διακοπής λειτουργίας και βελτιώνει την αξιοπιστία του δικτύου.

Συντήρηση Δικτύου
Για να διατηρηθεί η αξιοπιστία και η σταθερότητα των δικτύων οπτικών ινών, οι μηχανικοί πρέπει να χρησιμοποιούν τακτικά το OTDR για να ελέγχουν την ποιότητα των συνδέσεων οπτικών ινών. Συνδέοντας το OTDR στο ένα άκρο του καλωδίου οπτικών ινών, μπορεί να εξεταστεί η συνολική κατάσταση της σύνδεσης οπτικών ινών. Αναλύοντας το γράφημα χρόνου-απόστασης, μπορεί να προσδιοριστεί εάν η σύνδεση οπτικών ινών είναι σταθερή. Εάν εντοπιστούν ανωμαλίες, πιθανά προβλήματα μπορούν να επιλυθούν άμεσα, βελτιώνοντας τη διαθεσιμότητα του δικτύου οπτικών ινών.

Αξιολόγηση Ποιότητας Οπτικών Ινών
Η δοκιμή OTDR μπορεί επίσης να χρησιμοποιηθεί για την αξιολόγηση της ποιότητας των οπτικών ινών, όπως οι απώλειες και οι ανακλάσεις σήματος. Η συγκεκριμένη λειτουργία του είναι παρόμοια με τα βήματα που εμπλέκονται στη συντήρηση του δικτύου, την αντιμετώπιση προβλημάτων και τον έλεγχο δικτύου. Περιλαμβάνει την ανίχνευση και ανάλυση ενός γραφήματος χρονικής απόστασης για την εμφάνιση της καθυστέρησης και της έντασης του σήματος. Αναλύοντας το γράφημα, μπορείτε να προσδιορίσετε εάν η απόδοση της οπτικής ίνας πληροί τις απαιτήσεις. Η χρήση του OTDR για την αξιολόγηση της ποιότητας της οπτικής ίνας διασφαλίζει ότι η οπτική ίνα πληροί τις ανάγκες χρήσης και διασφαλίζει τη σταθερότητα των λειτουργιών του δικτύου.

Συμπέρασμα

Το OTDR, ως βασικό στοιχείο για τη διατήρηση της κανονικής λειτουργίας των δικτύων οπτικών ινών, παίζει ζωτικό ρόλο. Μπορεί όχι μόνο να ανιχνεύσει την απόδοση των οπτικών ινών πριν από την ανάπτυξη, αλλά και να χρησιμοποιηθεί για τη συντήρηση του δικτύου, την αντιμετώπιση προβλημάτων και την ανάλυση της ποιότητας μετάδοσης του δικτύου οπτικών ινών μετά την ανάπτυξη. Με τη βοήθεια της δοκιμής OTDR, οι μηχανικοί μπορούν να επιθεωρήσουν γρήγορα τα δίκτυα οπτικών ινών, διασφαλίζοντας την αποτελεσματική και σταθερή λειτουργία τους.
