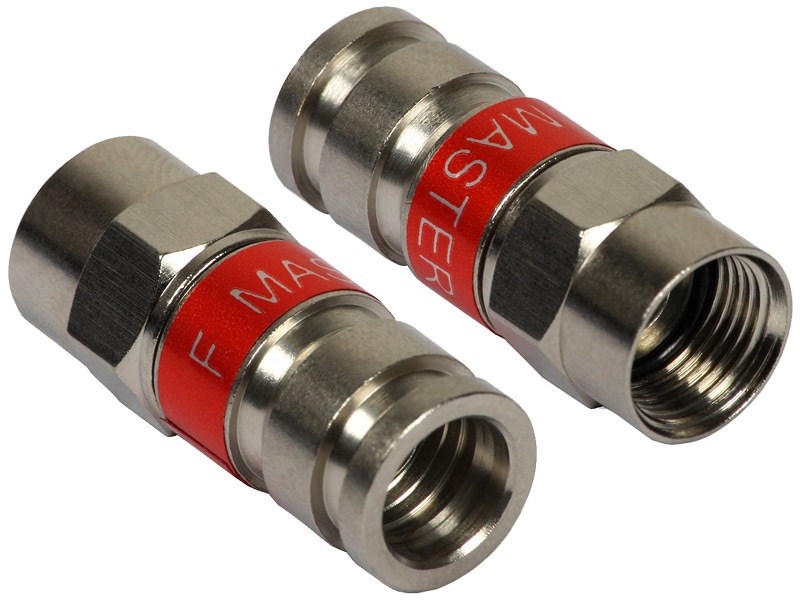

Ο μονολιθικός συνδετήρας MASTER F59 είναι κατασκευασμένος από ορείχαλκο επινικελωμένο και είναι ειδικά προετοιμασμένος για καλώδια RG-59. Το υλικό που χρησιμοποιείται εξασφαλίζει αντοχή στη διάβρωση. Η υψηλή ακρίβεια εξασφαλίζει ανώτερη ποιότητα και επαγγελματική εμφάνιση. Η μέθοδος εγκατάστασης με συμπίεση είναι πολύ απλή και εγγυάται καλή και σταθερή σύνδεση για μεγάλο χρονικό διάστημα. Το ακριβές σπείρωμα εξαλείφει τα προβλήματα με το βίδωμα των συνδέσμων σε υποδοχές, τα οποία μπορεί να συμβούν με άλλα βύσματα. Οι διπλοί δακτύλιοι συμπίεσης (στο καλώδιο) και η στεγανοποίηση O-ring (πλευρά σύνδεσης) προστατεύουν πλήρως το καλώδιο και τη σύνδεση (τον εξοπλισμό) από τη διείσδυση νερού.
Δυνατότητες & Πλεονεκτήματα
- Εύκολη εγκατάσταση σε καλώδια τύπου RG-59 (διπλής, τριπλής και τετραπλής θωράκισης)
- Πατενταρισμένος σχεδιασμός διπλών δαχτυλιδιών συμπίεσης 360°
- Εύκολη εγκατάσταση που οφείλεται σε:
> Υψηλή ορατότητα της θέσης σύνδεσης συνδετήρα/καλωδίου (no blind entry)
> Επικάλυψη κασσίτερου στις εσωτερικές εισόδους που μειώνει την δύναμη εισαγωγής - Σχεδιασμένος για εσωτερικές και εξωτερικές εφαρμογές
- Εύκολη περιστροφή του hex παξιμαδιού πριν και μετά την εγκατάσταση
- Σχεδιασμός διπλού O-Ring που αποτρέπει την είσοδο υγρασίας σε όλους τους τύπους καλωδίων
- Μειωμένο μήκος μετά την συμπίεση για εφαρμογή σε στενούς χώρους
- Εξολοκλήρου μεταλλικός σχεδιασμός (παξιμάδι, είσοδος και εξωτερικό μέρος είναι μηχανικά επεξεργασμένα από ορείχαλκο C360)
- Εξαιρετική θωράκιση RFI που οφείλεται στην αυξανόμενη δύναμη επαφής με την πλεξούδα του καλωδίου
- Υψηλή σταθερότητα σύνδεσης μεταξύ καλωδίου και συνδετήρα
- Χρωματικός κώδικας για τα O-Rings και τις ετικέτες (ανθεκτικά σε UV)
- Διατήρηση σύνθετης αντίστασης καλωδίου 75 Ohm
- Εξαιρετική αντιδιαβρωτική ανθεκτικότητα
Εργαλείο Συμπίεσης
Bandwidth: 5 to 3000 MHz
Impedance: 75 Ohms (Nominal)
Insertion Loss: <0.2 dB @ 3 GHz
Shielding: Class A
Material: Basic Brass 360
Material Finish: Nickel
Gasket: Ethylene Propylene Rubber
Operating Temperature: -40 to +70 °C
Outer Diameter:10.8 mm
Inner Diameter: 7.63 mm
Inner Sleeve Diameter: 3.9 mm
Η τοποθέτηση του συνδετήρα F59 είναι μια γρήγορη και εύκολη διαδικασία
- Προετοιμάστε την άκρη του καλωδίου απογυμνώνοντας τον εσωτερικό αγωγό σε μήκος 7.9 mm (5/16'') και το διηλεκτρικό με την πλεξούδα σε μήκος 6.4 mm (1/4'')
- Διπλώστε την πλεξούδα πάνω από το περίβλημα του καλωδίου
- Περάστε την άκρη του καλωδίου στον συνδετήρα
- Συμπιέστε τον συνδετήρα στο καλώδιο με το εργαλείο συμπίεσης
