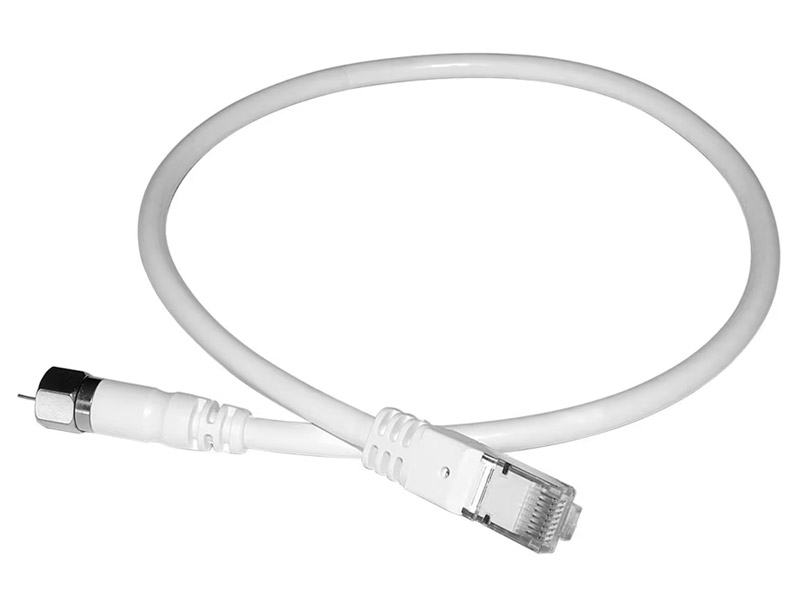

FENGER BLC75W100A Balun Cable 1.0 Mtr
Καλώδιο Balun RJ45 σε F για Μετάδοση CATV, UHF/VHF/FM μέσω Δικτύου CAT5e/CAT6
Το FENGER BLC75W100A είναι παθητικό καλώδιο balun RJ45 σε F, σχεδιασμένο για μετάδοση τηλεοπτικών και ραδιοφωνικών σημάτων μέσω καλωδίων δικτύου UTP/STP CAT5e ή CAT6. Αποτελεί πρακτική λύση για εγκαταστάσεις με υπάρχουσα δομημένη καλωδίωση, επιτρέποντας τη μεταφορά RF σήματος χωρίς ανάγκη νέας ομοαξονικής εγκατάστασης. Χάρη στο ενσωματωμένο balun κύκλωμα αντιστοίχισης σύνθετης αντίστασης (75 Ohm ↔ 100 Ohm), εξασφαλίζει αξιόπιστη μετάδοση σημάτων CATV, UHF, VHF και FM με μειωμένες παρεμβολές και σταθερή απόδοση.
Κύρια Χαρακτηριστικά
- Μετάδοση σημάτων CATV, UHF, VHF και FM μέσω καλωδίων UTP/STP
- Ενσωματωμένο balun για αντιστοίχιση σύνθετης αντίστασης 75 Ohm σε 100 Ohm
- Συνδετήρες RJ45 Male → F Male
- Mini RG59 με τριπλή θωράκιση (Class A, >85 dB)
- Παθητική λειτουργία χωρίς εξωτερική τροφοδοσία
- Εύρος συχνοτήτων: 40 MHz – 862 MHz
-
Υποστήριξη αποστάσεων έως:
- 20 m στους 862 MHz
- 100 m σε χαμηλότερες συχνότητες
Πλεονεκτήματα
- Αξιοποιεί υπάρχουσα δομημένη καλωδίωση CAT5e/CAT6
- Μειώνει ηλεκτρομαγνητικές παρεμβολές (EMI/RFI)
- Εύκολη και γρήγορη εγκατάσταση
- Συμβατό με CATV splitters και RF ενισχυτές
- Κατάλληλο για επαγγελματικές και οικιακές εφαρμογές
Εφαρμογές
- Διανομή σημάτων CATV μέσω δικτύου Ethernet
- Μετάδοση σημάτων UHF/VHF/FM μέσω UTP/STP
- Σχολεία, ξενοδοχεία, γραφεία, νοσοκομεία και κατοικίες
- Εγκαταστάσεις με υπάρχουσα δομημένη καλωδίωση
- Συνδυασμός με RF ενισχυτές και διαχωριστές σήματος
BLC75W100A Balun Cable (75 Ohm ↔ 100 Ohm)
| Connector A | F (male) | |
| Connector B | RJ45 (male) | |
| RJ45 Pin Configuration | RJ45 Pins 7 & 8 | |
| Support Bandwidth | 40 MHz ~ 1 GHz | |
| Insert Loss | <3 dB @ 40 MHz ~ 1 GHz | |
| Return Loss | >18 dB @ 40 MHz ~ 1 GHz | |
| Common-Mode Rejection Ratio (CMRR) | -20 dB or higher @ 40 MHz ~ 1 GHz | |
| Network Cable | 24 AWG, Solid Copper Twisted Pair, 100 Ohm | |
| Coaxial Cable | Mini RG59 (Ø 5 mm), White PVC jacket, 1.0 Meter, Class A, 75 Ohm | |
| Transmission Distance | 20m to 100m max. depending on channel frequency and input power | |
| Temperature | Operation: 0 to 55°C | |
| Humidity | Maximum 95% (non-condensing) | |
| Dimensions | 14.2 x 15.6 x 1500 mm | |
| Weight | 73 g |
Ο παρακάτω πίνακας αποστάσεων αναφέρει διαφορετικές τιμές με βάση την ποιότητα του καλωδίου και τη στάθμη του σήματος εισόδου/εξόδου.
Η χρήση ενισχυτή ενδέχεται να αυξήσει το εύρος εφαρμογής και την απόσταση εργασίας.
| Καλώδιο | Συχνότητα | Ζώνη RF | Μέγιστη Απόσταση | |||
| CAT5e UTP | 47~68 MHz | BI | 100 m | |||
| CAT5e UTP | 118~174 MHz | Low S-band (SI) | 80 m | |||
| CAT5e UTP | 174~230 MHz | BIII | 70 m | |||
| CAT5e UTP | 230~300 MHz | High S-band (SI-1) | 60 m | |||
| CAT5e UTP | 300~470 MHz | Hiperband (SII) | 40 m | |||
| CAT5e UTP | 470~862 MHz | UHF | 20 m |
Σε ένα σενάριο από σημείο σε σημείο για UHF μπορούν να επιτευχθούν μήκη καλωδίων έως και 20 μέτρα χωρίς ενίσχυση, εάν η ονομαστική είσοδος είναι περίπου 75 dBμV. Σε ορισμένες εφαρμογές, μπορεί να απαιτείται ένας ενισχυτής με ρύθμιση κλίσης, καθώς οι απώλειες STP/UTP είναι υψηλότερες από τις ομοαξονικές στις υψηλότερες συχνότητες. Η αντιστάθμιση γραμμικού κέρδους έως και 20-25dB στους 862MHz είναι συνήθως επαρκής. Αντίθετα, εάν η ενίσχυση χρησιμοποιείται για να αντισταθμίσει τις απώλειες σε υψηλότερες συχνότητες και μεγάλες αποστάσεις, μπορεί να είναι απαραίτητο να εξασθενήσουν τα σήματα χαμηλότερης συχνότητας και μικρότερης απόστασης για να αποφευχθεί η υπερβολική οδήγηση των τηλεοράσεων.
Σημείο σε Σημείο
Σημείο σε Πολλαπλά Σημεία
