FENGER BLC150F
Καλώδιο Balun RJ45 σε F για CATV και UHF/VHF/FM

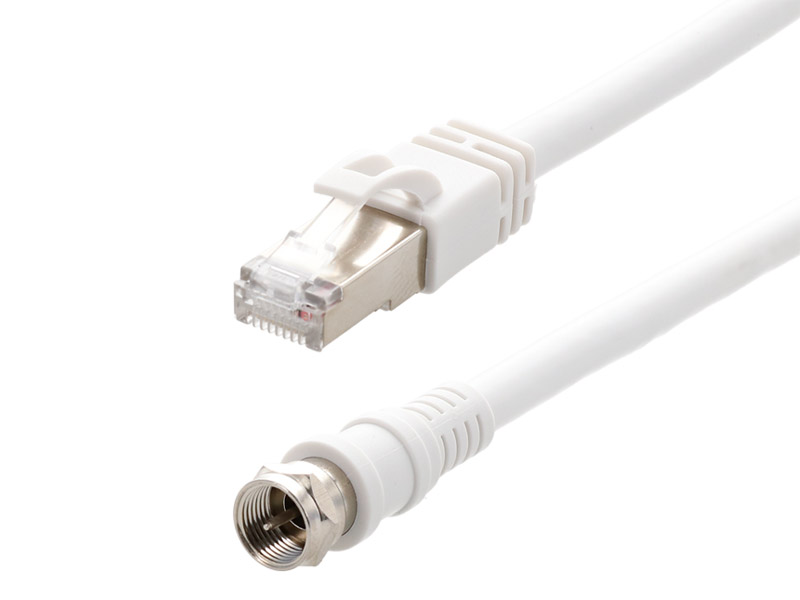

Το FENGER BLC150F είναι ένα υψηλής ποιότητας Balun καλώδιο RJ45 σε F, που επιτρέπει την αντικατάσταση του παραδοσιακού ομοαξονικού καλωδίου 75 Ω από ένα μόνο ζεύγος καλωδίου UTP/STP CAT5e ή CAT6. Ιδανικό για εγκαταστάσεις όπου υπάρχει ήδη δομημένη καλωδίωση, εξασφαλίζοντας αξιόπιστη μετάδοση σήματος με χαμηλή παρεμβολή.
Το FENGER BLC150F προσφέρει αξιόπιστη, εύκολη και ευέλικτη λύση για μετάδοση τηλεοπτικών και ραδιοφωνικών σημάτων μέσω υφιστάμενων δικτύων, εξοικονομώντας κόστος και χρόνο εγκατάστασης, χωρίς απώλεια ποιότητας σήματος.
Κύρια Χαρακτηριστικά
- Επιτρέπει μετάδοση σημάτων CATV, UHF, VHF και FM μέσω δικτύου UTP/STP
- Ομοαξονικό καλώδιο 75 Ω με τσιπ Balun για αντιστοίχιση σύνθετης αντίστασης με καλώδιο δικτύου 100 Ω
- Θωρακισμένο RJ45 Male σε F Male με ομοαξονικό Mini RG59 (Class A)
- Παθητικός τύπος – δεν απαιτείται εξωτερική τροφοδοσία
- Υποστηρίζει εύρος ζώνης 40 MHz έως 862 MHz
- Απόσταση έως 20 μέτρα σε 862 MHz και έως 100 μέτρα σε χαμηλές συχνότητες
Πλεονεκτήματα
- Εκμεταλλεύεται υπάρχουσα δομημένη καλωδίωση CAT5e/6
- Μειώνει EMI/RFI παρεμβολές σε θωρακισμένα καλώδια
- Εύκολη εγκατάσταση σε σχολεία, γραφεία, νοσοκομεία, ξενοδοχεία και κατοικίες
- Συμβατό με CATV διαχωριστές και RF ενισχυτές
- Ευέλικτη λύση για ενσωμάτωση ευρυζωνικού εξοπλισμού CATV
Ιδανικές Εφαρμογές
- Συστήματα CATV σε δομημένη καλωδίωση
- Μετάδοση UHF/VHF/FM σημάτων μέσω UTP/STP
- Σχολεία, γραφεία, νοσοκομεία, ξενοδοχεία, κατοικίες
- Συνδυασμός με CATV διαχωριστές και ενισχυτές RF
BLC150F
| Connector A | F (male) | |
| Connector B | RJ45 (male) | |
| RJ45 Pin Configuration | RJ45 Pins 7 & 8 | |
| Support Bandwidth | 40 MHz ~ 1 GHz | |
| Insert Loss | <3 dB @ 40 MHz ~ 1 GHz | |
| Return Loss | >18 dB @ 40 MHz ~ 1 GHz | |
| Common-Mode Rejection Ratio (CMRR) | -20 dB or higher @ 40 MHz ~ 1 GHz | |
| Network Cable | 24 AWG, Solid Copper Twisted Pair, 100 Ohm | |
| Coaxial Cable | Mini RG59 (Ø 5 mm), White PVC jacket, 1.5 Meters, Class A, 75 Ohm | |
| Transmission Distance | 20m to 100m max. depending on channel frequency and input power | |
| Temperature | Operation: 0 to 55°C, Storage: -20 to 85°C | |
| Humidity | Maximum 95% (non-condensing) | |
| Dimensions | 14.2 x 15.6 x 1500 mm | |
| Weight | 73 g |
Ο παρακάτω πίνακας αποστάσεων αναφέρει διαφορετικές τιμές με βάση την ποιότητα του καλωδίου και τη στάθμη του σήματος εισόδου/εξόδου.
Η χρήση ενισχυτή ενδέχεται να αυξήσει το εύρος εφαρμογής και την απόσταση εργασίας.
| Καλώδιο | Συχνότητα | Ζώνη RF | Μέγιστη Απόσταση | |||
| CAT5e UTP | 47~68 MHz | BI | 100 m | |||
| CAT5e UTP | 118~174 MHz | Low S-band (SI) | 80 m | |||
| CAT5e UTP | 174~230 MHz | BIII | 70 m | |||
| CAT5e UTP | 230~300 MHz | High S-band (SI-1) | 60 m | |||
| CAT5e UTP | 300~470 MHz | Hiperband (SII) | 40 m | |||
| CAT5e UTP | 470~862 MHz | UHF | 20 m |
Σε ένα σενάριο από σημείο σε σημείο για UHF μπορούν να επιτευχθούν μήκη καλωδίων έως και 20 μέτρα χωρίς ενίσχυση, εάν η ονομαστική είσοδος είναι περίπου 75 dBμV. Σε ορισμένες εφαρμογές, μπορεί να απαιτείται ένας ενισχυτής με ρύθμιση κλίσης, καθώς οι απώλειες STP/UTP είναι υψηλότερες από τις ομοαξονικές στις υψηλότερες συχνότητες. Η αντιστάθμιση γραμμικού κέρδους έως και 20-25dB στους 694MHz είναι συνήθως επαρκής. Αντίθετα, εάν η ενίσχυση χρησιμοποιείται για να αντισταθμίσει τις απώλειες σε υψηλότερες συχνότητες και μεγάλες αποστάσεις, μπορεί να είναι απαραίτητο να εξασθενήσουν τα σήματα χαμηλότερης συχνότητας και μικρότερης απόστασης για να αποφευχθεί η υπερβολική οδήγηση των τηλεοράσεων.

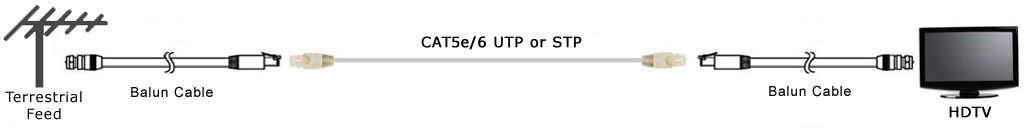

Σημείο σε Σημείο

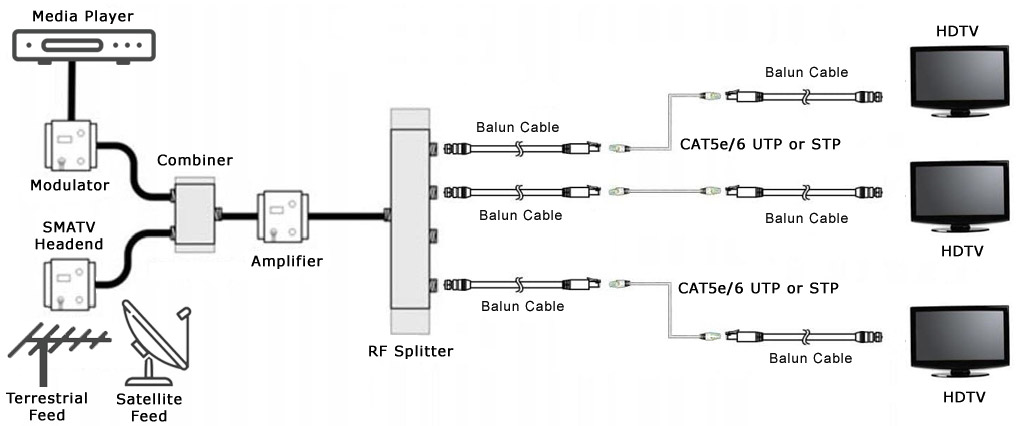

Σημείο σε Πολλαπλά Σημεία
