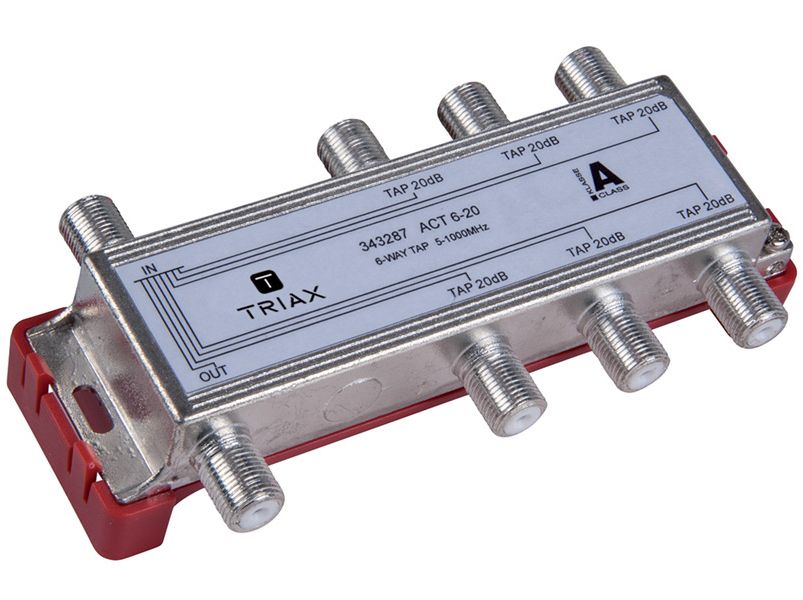

TRIAX ACT-620 Tap 6-Way 20dB 1GHz
Τα Taps της σειράς “GOLD” από την Triax, χρησιμοποιούνται σε τυπικά ομοαξονικά δίκτυα CATV, SMATV και MATV που λειτουργούν με αναλογικά σήματα PAL καθώς και ψηφιακά σήματα DVB-C (QAM) και DTT (COFDM, DAB).
- Συνολική απόδοση για χρήση σε δίκτυα CATV, SMATV, MATV
- Εύρος συχνοτήτων 5 MHz έως 1.0 GHz
- Όλες οι θύρες με DC block στον εσωτερικό αγωγό
- Υψηλή θωράκιση >110 dB, Class A
- Απώλεια επιστροφής Grade 2 (>18dB)
- Συνδετήρες F- female συμβατοί με EN 61169-24
- Στέγαση Zinc die-casting με επικάλυψη από κασσίτερο (Sn)
- Συμμόρφωση με EN 50083-2 και EN 60728-4
ACT 620
Frequency Range
5-1000 MHz
Insertion Loss (in-out)
5-40 MHz: 1.5 dB
40-470 MHz: 1.3 dB
470-860 MHz: 2.0 dB
860-1000 MHz: 2.5 dB
Tap Loss (in-tap)
5-40 MHz: 20.0 dB
40-470 MHz: 20.0 dB
470-860 MHz: 20.5 dB
860-1000 MHz: 20.5 dB
Isolation (tap-tap)
5-40 MHz: 24 dB
40-470 MHz: 25 dB
470-750 MHz: 24 dB
750-860 MHz: 22 dB
860-1000 MHz: 22 dB
Return Loss
In-out (5-40 MHz): 18 dB
In-out (40-470 MHz): 21 dB
In-out (470-860 MHz): 18 dB
In-out (860-1000 MHz): 17 dB
Tap (5-40 MHz): 18 dB
Tap (40-470 MHz): 21 dB
Tap (470-860 MHz): 18 dB
Tap (860-1000 MHz): 17 dB
Physical
Material: Zinc die-casting bright tin plated
Connectors
Connector type: F-female (EN 61169-24)
Electrical Data
Impedance: 75 Ohm
DC Pass-through: NO (DC blocked at inner conductor)
Certification
Certification: CE, RoHS, EN 60728-4
