FAGOR JSBA103-C48 – Θωρακισμένος Ενισχυτής Ιστού με Τροφοδοτικό +24 Vdc
Ο FAGOR JSBA103-C48 είναι ένας προηγμένος θωρακισμένος ενισχυτής ιστού με μία είσοδο UHF (470–694 MHz) και ενσωματωμένο τροφοδοτικό +24 Vdc, σχεδιασμένος για τη λήψη και ενίσχυση ψηφιακών επίγειων τηλεοπτικών σημάτων (DTT) με υψηλή ποιότητα, πολύ χαμηλό θόρυβο και εξαιρετική αξιοπιστία.
Με ισχυρή στάθμη εξόδου έως 113 dBμV, ενσωματωμένο φίλτρο LTE 700 MHz και πλήρως αδιάβροχο μεταλλικό περίβλημα Zamak, ο JSBA103-C48 εξασφαλίζει σταθερό σήμα ακόμη και σε περιοχές με αυξημένες παρεμβολές από δίκτυα κινητής τηλεφωνίας.
Ο συμπαγής σχεδιασμός του, η εύκολη εγκατάσταση χωρίς εργαλεία και η χαμηλή κατανάλωση ενέργειας τον καθιστούν ιδανική επιλογή τόσο για οικιακές εφαρμογές όσο και για μικρές συλλογικές τηλεοπτικές εγκαταστάσεις.
Κύρια Χαρακτηριστικά
- 1 είσοδος UHF: 470–694 MHz
- Σχεδιασμένος για ψηφιακά επίγεια τηλεοπτικά σήματα (DTT)
- Έξοδος DC για τροφοδοσία ενεργών κεραιών
- Ισχυρή στάθμη εξόδου: 113 dBμV
- Ρυθμιζόμενη απολαβή: >34 dB με ενδιάμεσο εξασθενητή
- Χαμηλό επίπεδο θορύβου χάρη στον βελτιστοποιημένο σχεδιασμό κυκλωμάτων
- Ενσωματωμένο φίλτρο LTE 700 MHz για προστασία από παρεμβολές κινητής τηλεφωνίας
- Είσοδος UHF με DC pass για ενεργές κεραίες
- Τροφοδοσία: +12 Vdc / +24 Vdc
- Τροφοδοτικό SMPS APB-224-M για χαμηλή κατανάλωση ενέργειας
- Αδιάβροχο κουτί Zamak για εξωτερική τοποθέτηση σε ιστό
- Συνδέσεις τύπου F για ασφαλή και αξιόπιστη εγκατάσταση
- Ενσωματωμένο αλφάδι για σωστή ευθυγράμμιση κατά την τοποθέτηση
- Συμβατότητα με τυπικά κουτιά 80x80 mm
- Εγκατάσταση χωρίς εργαλεία
Πλεονεκτήματα
✓ Καθαρό και σταθερό τηλεοπτικό σήμα σε απαιτητικά περιβάλλοντα
✓ Υψηλή ισχύς εξόδου για αξιόπιστη διανομή σήματος
✓ Προστασία από παρεμβολές LTE/5G
✓ Πολύ χαμηλός θόρυβος για καλύτερη ποιότητα λήψης
✓ Εύκολη και γρήγορη εγκατάσταση σε ιστό
✓ Χαμηλή κατανάλωση ενέργειας
✓ Κατάλληλος για μονοκατοικίες και μικρές συλλογικές εγκαταστάσεις

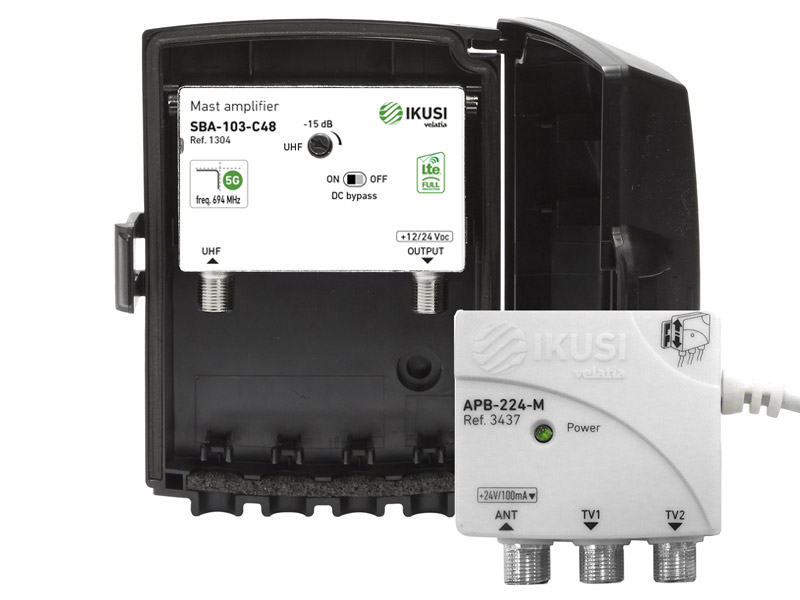

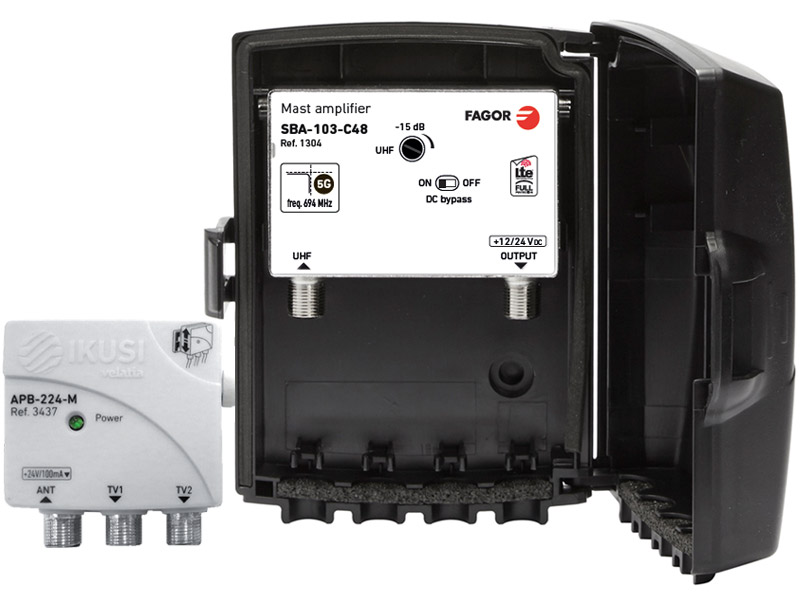

Το KIT JSBA103-C48 αποτελείται από τον ενισχυτή ιστού SBA103-C48 και το τροφοδοτικό APB-224-M.
Mast Amplifier SBA103-C48
| MODEL | SBA103-C48 | |
| Frequency range | 470~694 MHz | |
| Input | 1 UHF | |
| Output | 1 | |
| Gain | >34 dB | |
| Gain adjustment | 0~15 dB | |
| Noise figure | ≤3 dB | |
| Output level (DIN 45004B IMD-60dB) | 113 dBμV | |
| Supply voltage | 12/24 Vdc - 60/70 mA | |
| DC bypass | Yes | |
| Operating temperature | -10 ... +60 ºC | |
| Protection level | IP54 | |
| Dimensions | 96 x 125 x 46 mm | |
| Weight | 0.175 kg | |
Power Supply APB-224-M
| MODEL | APB-224-M | |
| Regulation type | Switch Mode | |
| Outputs | 2 | |
| Mains voltage (50 Hz) | 100 - 240 VAC | |
| Output voltage | +24 (±5%) VDC | |
| Output current | 100 mA | |
| Frequency range | 47~862 MHz | |
| RF insertion loss | ≤4 dB | |
| Efficiency | >70 % | |
| Dimensions | 50 x 50 x 25 mm | |
| Weight | 0.140 kg |
