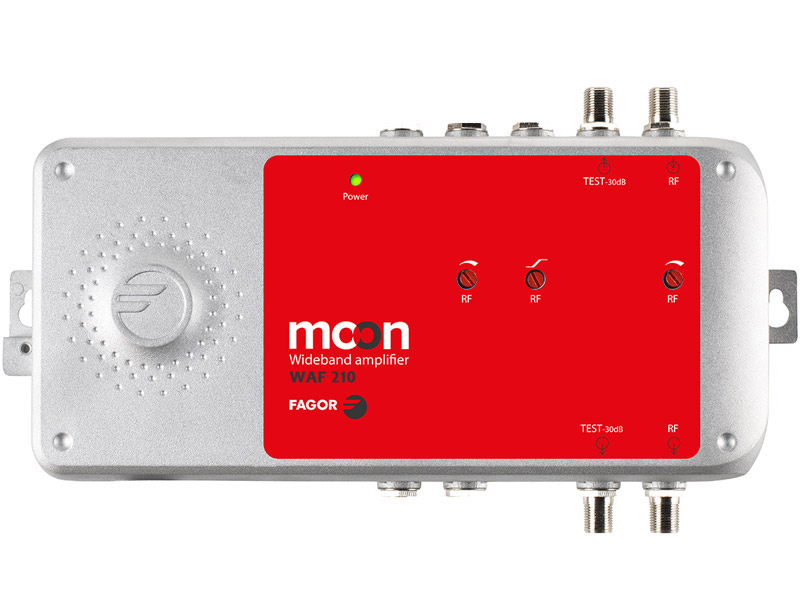

FAGOR WAF-210 | ΕΝΙΣΧΥΤΗΣ ΔΙΑΝΟΜΗΣ 86~862 MHz. ΜΟΝΟΠΑΤΙ ΕΠΙΣΤΡΟΦΗΣ 5~66 MHz.
Ενισχυτής ευρείας ζώνης υψηλής ισχύος και απόδοσης, ιδανικός για τη διανομή επίγειων τηλεοπτικών σημάτων.
ΕΦΑΡΜΟΓΗ
Ιδανικός για την ενίσχυση όλων των τηλεοπτικών καναλιών σε κοινόχρηστες εγκαταστάσεις.
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
- Υψηλή ισχύς εξόδου 120 dBμV.
- Μεταλλικό σώμα αλουμινίου με μειωμένες διαστάσεις για υψηλή απολαβή και υψηλή στάθμη ισχύος εξόδου.
- Υψηλή γραμμικότητα, ισχύς και απολαβή, σε ελαφρύ και συμπαγές μέγεθος.
- Ισοστάθμιση κλίσης εξόδου.
- Ενσωματωμένο τροφοδοτικό, εύκολα αφαιρούμενο σε περίπτωση ανάγκης επισκευής.
- Διέλευση για το μονοπάτι επιστροφής σε εκτεταμένη ζώνη και έλεγχος κλίσης για την άμεση διαδρομή.
| MODEL | WAF 210 | |
| Reference | 35150 | |
| Multiplex number | 1 | |
| Number of outputs | 1 | |
| Test | 2 (Input + Output) | |
| Forward band | 86 ÷ 862 MHz | |
| Forward gain | 40 dB | |
| Forward output level | 120 dBμV | |
| Return band | 5 ÷ 65 MHz | |
| Return gain | 15 dB | |
| Return output level | 115 dBμV | |
| Return losses | ≥10 dB | |
| Level adjustment (Forward & Return) | 0 ÷ 20 dB | |
| Equalisation (Forward) | 0 ÷ 20 dB | |
| TEST attenuation | 30 dB | |
| Noise figure (Forward / Return) | ≤8 dB / ≤10 dB | |
| Connectors | F (female) | |
| Operating temperature range | 0 ÷ 50 ºC | |
| Supply voltage | 195 ÷ 265 Vac | |
| Consumption | 6 W | |
| Packing dimensions | 166 x 274 x 62 mm | |
| Weight | 0.65 Kg |
