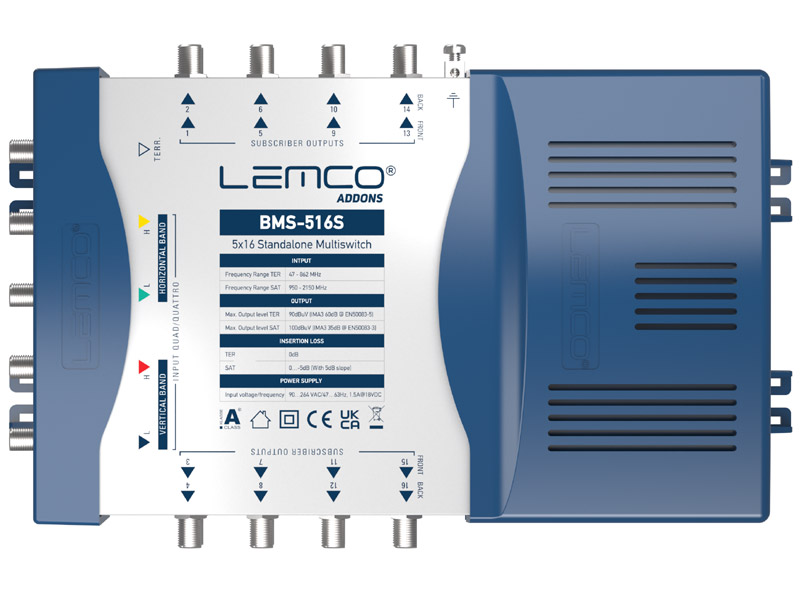

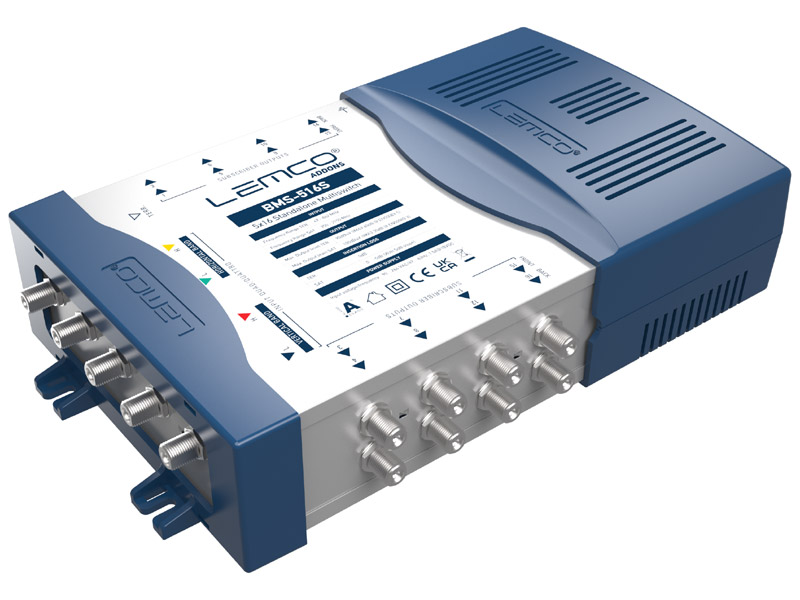

LEMCO BMS 516S – Πολυδιακόπτης 5x16 Stand Αlone, σχεδιασμένος για λήψη από 1 δορυφορική θέση, με 5 εισόδους και 16 εξόδους, κατάλληλος για ανώτερη επεξεργασία και διανομή σημάτων σε σύγχρονες εγκαταστάσεις τηλεόρασης. Συνδυάζοντας προηγμένη απόδοση και συμπαγή σχεδιασμό, παρέχει αξιόπιστη μετάδοση δορυφορικού και επίγειου σήματος σε πολλαπλές εξόδους. Ιδανικός τόσο για οικιακές όσο και για εμπορικές εφαρμογές, εξασφαλίζει γρήγορη εγκατάσταση, σταθερή λειτουργία και μακροχρόνια ανθεκτικότητα. Ο BMS 516S αποτελεί ένα ενεργό σύστημα Matrix με εσωτερικούς ενισχυτές για την αναπλήρωση της απώλειας διέλευσης του σήματος. Το ενσωματωμένο τροφοδοτικό χρησιμοποιείται για την παροχή τάσης στους εσωτερικούς ενισχυτές και το LNB.
- Συμβατότητα με Quattro και Quad LNB
- Ενεργή διέλευση επίγειου σήματος
- Χαμηλή απώλεια διέλευσης
- Χαμηλή κατανάλωση
- Υψηλή στάθμη εξόδου
- Υψηλή απομόνωση
- Υψηλός συντελεστής θωράκισης (Class A)
- Χρωματική κωδικοποίηση εισόδων
| Part Number | BMS-516S | |
| EAN-13 Code | 5213009762489 | |
| INPUT | ||
| SAT + TER | 4 + 1 | |
| Frequency Range TER | 47 - 862 MHz | |
| Frequency Range SAT | 950 - 2150 MHz | |
| Connectors | F - female | |
| Impedance | 75 Ohms | |
| Switch Commands | 13V, 18V, 13V/22KHz, 18V/22KHz | |
| 22KHz Tone | 22±4 KHz, 0.75±0.25 Vpp | |
| LNB supported | Quattro/Quad | |
| OUTPUT | ||
| No of Subscribers | 16 | |
| Max. Output Level TER | 90 dBuV (IMA3 60dB @ EN50083‐5) | |
| Max. Output Level SAT | 100 dBuV (IMA3 35dB @ EN50083‐3) | |
| Connectors | F - female | |
| Impedance | 75 Ohms | |
| INSERTION LOSS | ||
| TER | 0 dB | |
| SAT | 0…-5 dB (With 5dB slope) | |
| ISOLATION | ||
| TER to SAT | 30 dB | |
| SAT to TER | 30 dB | |
| Cross Polarization H/V | 30 dB | |
| Out-to-Out TER | 26 dB | |
| Out-to-Out SAT | 30 dB | |
| RETURN LOSS | ||
| Input TER | 10 dB | |
| Input SAT | 10 dB | |
| Output TER | 10 dB | |
| Output SAT | 10 dB | |
| POWER SUPPLY | ||
| Input Voltage/Frequency | 90…264 VAC / 47…63Hz, 1.5A @ 18 VDC | |
| Internal PSU Consumption | Max. 4 Watts | |
| Current to LNB Consumption | Max. 1 A | |
| Current from Receiver Consumption | Max. 50 mA | |
| GENERAL | ||
| Operating Temperature | 0 °C to +55 °C | |
| Storage Temperature | -10 °C to +70 °C | |
| Humidity | Up to 90 % | |
| Dimensions | 280 x 175 x 65 mm | |
| Weight | 1.010 Kg |
