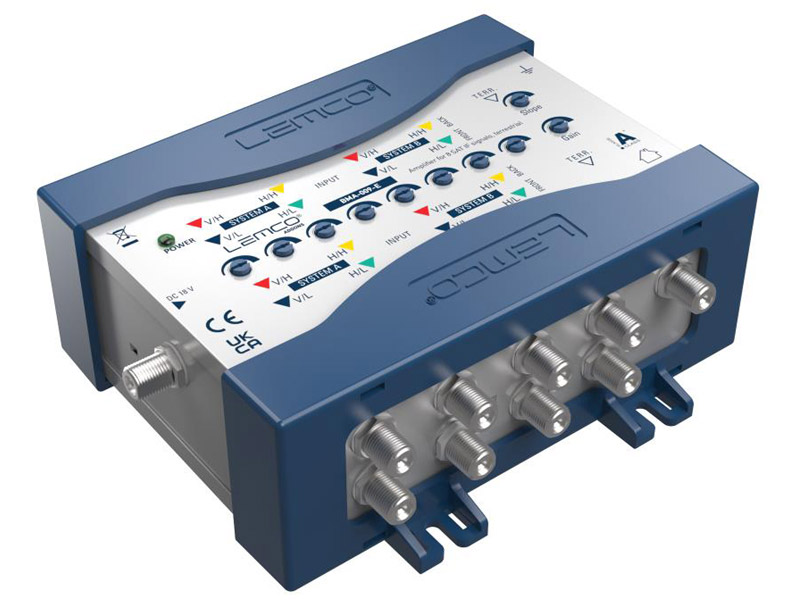

Ο ενισχυτής γραμμής BMA-009-E της Lemco, με 9 εισόδους και απολαβή 24dB, αντισταθμίζει την απώλεια καλωδίου στα συστήματα πολυδιακόπτη που έχετε σχεδιάσει.
Τροφοδοτείται απευθείας μέσω της εισόδου DC ή μέσω γραμμής από οποιαδήποτε θύρα δορυφορικού σήματος.
- Υψηλή στάθμη ισχύος εξόδου 110 dBμV
- Υψηλός συντελεστής θωράκισης (Class A)
- Χρωματική κωδικοποίηση εισόδων & εξόδων
- Αποστάτες BMS – για την τοποθέτηση καλωδίου κάτω από τον πολυδιακόπτη
- Εργαλείο εγκατάστασης συνδετήρων F
| Part Number | BMA-009-E | |
| EAN-13 Code | 5213009762823 | |
| INPUT | ||
| SAT + TER | 8 + 1 | |
| Frequency Range TER | 47 ÷ 862 MHz | |
| Frequency Range SAT | 950 ÷ 2150 MHz | |
| Connectors | F - female | |
| Impedance | 75 Ohms | |
| Switch Commands | 13V, 18V, 13V/22KHz, 18V/22KHz | |
| 22KHz Tone | 22±4 KHz, 0.75±0.25 Vpp | |
| LNB supported | Quattro | |
| OUTPUT | ||
| SAT + TER | 8 + 1 | |
| Gain TER | 17 dB | |
| Gain SAT | 15 ÷ 24 dB | |
| Gain Control TER | 0 ÷ 20 dB | |
| Gain Control SAT | 0 ÷ 20 dB | |
| Slope Control TER | 0 ÷ 15 dB | |
| Slope Control SAT | 10 dB Fixed | |
| Max. Output Level TER | 105 dBuV (IMA3 60dB @ EN50083‐5) | |
| Max. Output Level SAT | 110 dBuV (IMA3 35dB @ EN50083‐3) | |
| Connectors | F - female | |
| Impedance | 75 Ohms | |
| ISOLATION | ||
| SAT to TER | 32 dB | |
| RETURN LOSS | ||
| Input TER | 10 dB | |
| Input SAT | 10 dB | |
| Output TER | 10 dB | |
| Output SAT | 10 dB | |
| POWER SUPPLY | ||
| Input Voltage | 18 VDC | |
| Power Consumption | Max. 380 mA @ 18 VDC | |
| DC to LNB / Current to LNB | Max. 1.5 A @ 18 V | |
| Power Indicator | Green LED | |
| DC Pass SAT IN/OUT | Yes | |
| DC Pass TER IN/OUT | No | |
| GENERAL | ||
| Operating Temperature | 0 °C to +55 °C | |
| Storage Temperature | -10 °C to +70 °C | |
| Humidity | Up to 90 % | |
| Dimensions | 175 x 145 x 60 mm | |
| Weight | 0.660 Kg |
Έγγραφα Υποστήριξης
LEMCO® BMA 009E – Data Sheet
LEMCO® BMA 009E – Declaration of Conformity
