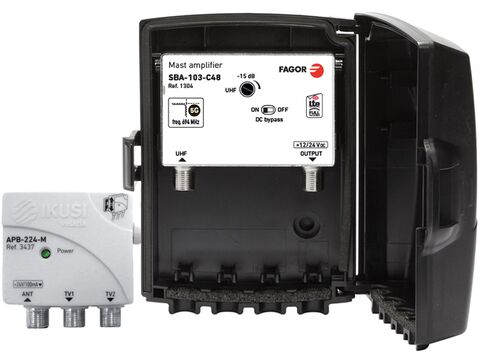

FAGOR JSBA103-C48 Mast Amplifier & PSU
Θωρακισμένος Ενισχυτής Ιστού με Τροφοδοτικό +24 Vdc
Ο FAGOR JSBA103-C48 είναι θωρακισμένος ενισχυτής ιστού με μία είσοδο UHF 470–694 MHz, σχεδιασμένος για ενίσχυση επίγειων ψηφιακών τηλεοπτικών σημάτων DTT. Προσφέρει υψηλή στάθμη εξόδου έως 113 dBμV, ρυθμιζόμενη απολαβή >34 dB και χαμηλό επίπεδο θορύβου για σταθερή και αξιόπιστη διανομή τηλεοπτικού σήματος.
Διαθέτει ενσωματωμένο φίλτρο LTE 700 MHz για περιορισμό παρεμβολών από δίκτυα κινητής τηλεφωνίας και αδιάβροχο μεταλλικό περίβλημα Zamak, κατάλληλο για εξωτερική τοποθέτηση σε ιστό. Η είσοδος διαθέτει DC pass για την τροφοδοσία ενεργών κεραιών.
Το ενσωματωμένο τροφοδοτικό SMPS APB-224-M υποστηρίζει τροφοδοσία +12 Vdc / +24 Vdc, ενώ ο συμπαγής σχεδιασμός και η εγκατάσταση χωρίς εργαλεία διευκολύνουν την τοποθέτηση σε οικιακές και μικρές συλλογικές εγκαταστάσεις.
Κύρια Χαρακτηριστικά
- Ενισχυτής ιστού για επίγεια ψηφιακή τηλεόραση DTT
- 1 είσοδος UHF 470–694 MHz
- Ρυθμιζόμενη απολαβή >34 dB
- Μέγιστη στάθμη εξόδου 113 dBμV
- Χαμηλό επίπεδο θορύβου
- Ενσωματωμένο φίλτρο LTE 700 MHz
- Είσοδος UHF με DC pass
- Έξοδος DC για τροφοδοσία ενεργών κεραιών
- Τροφοδοσία +12 Vdc / +24 Vdc
- Τροφοδοτικό SMPS APB-224-M
- Αδιάβροχο περίβλημα Zamak για εξωτερική τοποθέτηση
- Συνδέσεις τύπου F
- Ενσωματωμένο αλφάδι για σωστή ευθυγράμμιση
- Συμβατότητα με τυπικά κουτιά 80 × 80 mm
- Εγκατάσταση χωρίς εργαλεία
Ιδανικός για
- Οικιακές εγκαταστάσεις επίγειας ψηφιακής τηλεόρασης
- Μονοκατοικίες και μικρές συλλογικές εγκαταστάσεις
- Συστήματα που απαιτούν υψηλή στάθμη εξόδου
- Εγκαταστάσεις με παρεμβολές από δίκτυα LTE 700 MHz
- Συστήματα με ενεργές κεραίες που απαιτούν τροφοδοσία μέσω ομοαξονικού καλωδίου
Το KIT JSBA103-C48 αποτελείται από τον ενισχυτή ιστού SBA103-C48 και το τροφοδοτικό APB-224-M.
Mast Amplifier SBA103-C48
| MODEL | SBA103-C48 | |
| Frequency range | 470~694 MHz | |
| Input | 1 UHF | |
| Output | 1 | |
| Gain | >34 dB | |
| Gain adjustment | 0~15 dB | |
| Noise figure | ≤3 dB | |
| Output level (DIN 45004B IMD-60dB) | 113 dBμV | |
| Supply voltage | 12/24 Vdc - 60/70 mA | |
| DC bypass | Yes | |
| Operating temperature | -10 ... +60 ºC | |
| Protection level | IP54 | |
| Dimensions | 96 x 125 x 46 mm | |
| Weight | 0.175 kg | |
Power Supply APB-224-M
| MODEL | APB-224-M | |
| Regulation type | Switch Mode | |
| Outputs | 2 | |
| Mains voltage (50 Hz) | 100 - 240 VAC | |
| Output voltage | +24 (±5%) VDC | |
| Output current | 100 mA | |
| Frequency range | 47~862 MHz | |
| RF insertion loss | ≤4 dB | |
| Efficiency | >70 % | |
| Dimensions | 50 x 50 x 25 mm | |
| Weight | 0.140 kg |
Έγγραφα Υποστήριξης
FAGOR® JSBA103-C48 – Data Sheet
FAGOR® JSBA103-C48 – Declaration of Conformity
