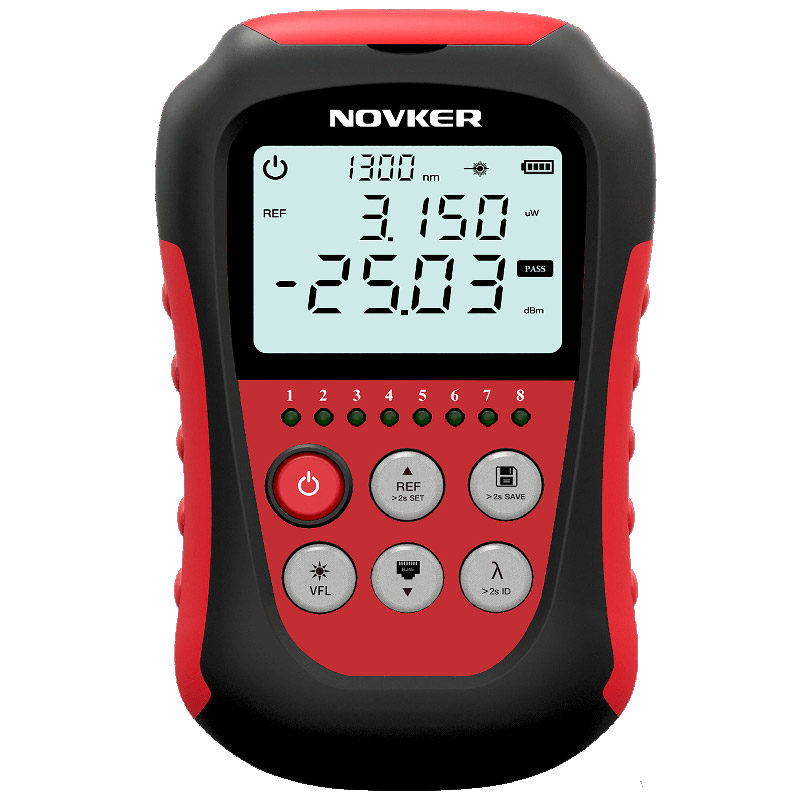

NOVKER NK270 Optical Power Meter & VFL
Όργανο Μέτρησης και Ελέγχου για Δίκτυα Οπτικών Ινών
Το NOVKER NK270 είναι επαγγελματικό όργανο που συνδυάζει Optical Power Meter (OPM) και Visual Fault Locator (VFL) για τη μέτρηση οπτικής ισχύος, τον έλεγχο απωλειών και τον εντοπισμό προβλημάτων σε γραμμές οπτικών ινών. Διαθέτει single-chip μικροεπεξεργαστή, ενσωματωμένο optical detector και προστατευμένη διάταξη laser, αποτελώντας πρακτική λύση για εγκατάσταση, έλεγχο και συντήρηση δικτύων.
Υποστήριξη Μηκών Κύματος
Το NK270 υποστηρίζει έως 10 τυπικά μήκη κύματος, μεταξύ των οποίων 1270 nm και 1577 nm, με αυτόματη αναγνώριση μήκους κύματος και συχνότητας. Η λειτουργία αυτή επιτρέπει τη χρήση του οργάνου σε διαφορετικές εφαρμογές και τύπους οπτικών δικτύων.
Ενσωματωμένο VFL
Το Visual Fault Locator (VFL) χρησιμοποιεί κόκκινο laser για τον έλεγχο της συνέχειας της οπτικής ίνας και τον εντοπισμό διακοπών, σπασιμάτων και έντονων καμπών. Υποστηρίζει λειτουργίες CW, 1 Hz και 2 Hz για συνεχή ή παλμική εκπομπή.
Κύρια Χαρακτηριστικά
- Optical Power Meter (OPM): Μέτρηση οπτικής ισχύος
- Μήκη κύματος: Έως 10 τυπικά μήκη κύματος
- Υποστήριξη: 1270 / 1577 nm και άλλα τυπικά μήκη κύματος
- Αναγνώριση: Αυτόματη αναγνώριση μήκους κύματος και συχνότητας
- User Calibration: Προσαρμογή της μέτρησης
- Reference: Υπολογισμός οπτικής απώλειας
- VFL: Ενσωματωμένο κόκκινο laser
- Λειτουργίες VFL: CW / 1 Hz / 2 Hz
- Αποθήκευση: Έως 500 μετρήσεις
- Backlight: Χρήση σε χαμηλό φωτισμό
- Έλεγχος RJ45: Έλεγχος ακολουθίας καλωδίων
- LED φακός: Ενσωματωμένος
- Σχεδιασμός: Συμπαγής και εργονομικός
Εφαρμογές
- Μέτρηση οπτικής ισχύος λήψης σε εγκαταστάσεις FTTH / FTTx / PON
- Έλεγχος απώλειας οπτικής ζεύξης πριν από την παράδοση της εγκατάστασης
- Έλεγχος οπτικών θυρών, patch cords και pigtails
- Εντοπισμός σπασμένων ινών και έντονων καμπών με το VFL
- Έλεγχος συνέχειας ίνας πριν από Cleaving και Fusion Splicing
- Εντοπισμός λανθασμένης ή προβληματικής οπτικής διαδρομής
- Έλεγχος και ταυτοποίηση καλωδίων RJ45
- Troubleshooting σε δίκτυα FTTH, τηλεπικοινωνιακά και Optical CATV
NK270 OPM & VFL
Οπτικά Χαρακτηριστικά
- Περιοχή μήκους κύματος: 800–1700 nm
- Τύπος ανιχνευτή: InGaAs
- Εύρος μέτρησης οπτικής ισχύος: -50 έως +26 dBm
- Αβεβαιότητα μέτρησης: ±5 %
- Προκαθορισμένα μήκη κύματος: 850 / 980 / 1270 / 1300 / 1310 / 1490 / 1550 / 1577 / 1625 / 1650 nm
- Ανάλυση οθόνης: Γραμμική απεικόνιση 0.1 % / Λογαριθμική απεικόνιση 0.01 dBm
- Αναγνωρίσιμες συχνότητες: CW / 270 Hz / 330 Hz / 1 kHz / 2 kHz
- Αποθήκευση μετρήσεων: Υποστηρίζεται
- Αναγνώριση μήκους κύματος: Υποστηρίζεται
- Τύπος οπτικού συνδετήρα: Universal connector
Χαρακτηριστικά VFL (Οπτικός Εντοπιστής Βλαβών)
- Μήκος κύματος: 650 nm ±30 nm
- Ισχύς εξόδου: 10 mW
- Λειτουργίες: CW / 1 Hz / 2 Hz
- Τύπος οπτικού συνδετήρα: Universal connector
Τροφοδοσία και Λειτουργίες
- Τροφοδοσία: 2 × μπαταρίες AAA (δεν περιλαμβάνονται)
- Αυτόματη απενεργοποίηση: Απενεργοποιημένη / 10 / 30 / 60 λεπτά
Περιβαλλοντικά Χαρακτηριστικά
- Θερμοκρασία λειτουργίας: -10 έως +50 °C
- Θερμοκρασία αποθήκευσης: -40 έως +70 °C
- Σχετική υγρασία: 0–95 %, χωρίς συμπύκνωση
Φυσικά Χαρακτηριστικά
- Διαστάσεις: 127 × 78 × 30 mm
- Βάρος: 200 g
Η αρχική συσκευασία του NOVKER NK270 OPM & VFL περιλαμβάνει:
- NOVKER NK270 OPM & VFL
- Οδηγίες χρήσης
