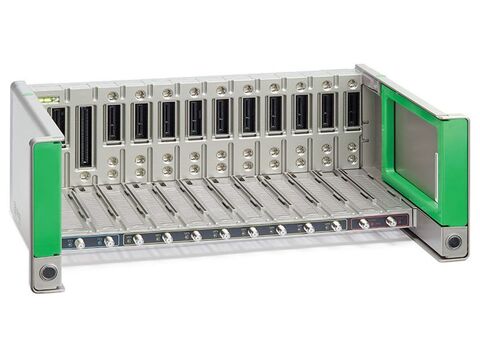

FAGOR FLOW Base

Βάση Headend με Υβριδικό Ethernet/RF Backpanel

Το FAGOR FLOW Base αποτελεί τη βασική μονάδα του συστήματος FAGOR FLOW, παρέχοντας το υβριδικό Ethernet/RF backpanel για τη διασύνδεση και τροφοδοσία των επιμέρους modules του headend. Υποστηρίζει τη διαχείριση RF σημάτων, τροφοδοσίας και hot-swap modules, ενώ ο ενσωματωμένος πολυδιακόπτης (multiswitch) επιτρέπει την αυτόματη δρομολόγηση των δορυφορικών σημάτων.

Κύρια Χαρακτηριστικά

  • Υβριδικό Ethernet/RF backpanel
  • Κεντρική διασύνδεση και τροφοδοσία των modules
  • Ενσωματωμένος πολυδιακόπτης (multiswitch) για δρομολόγηση δορυφορικών σημάτων
  • Universal F-type connectors για εύκολη καλωδίωση
  • Υποστήριξη hot-swap modules
  • Modular σχεδίαση για ευέλικτη διαμόρφωση του headend

Εγκατάσταση

  • Τοποθέτηση σε rack 19"
  • Εγκατάσταση χωρίς χρήση εργαλείων
  • Δυνατότητα επιτοίχιας εγκατάστασης
  • Ελαφριά και ανθεκτική κατασκευή

Ιδανικό για

  • Επαγγελματικά TV headends
  • Ξενοδοχεία και εγκαταστάσεις φιλοξενίας
  • IPTV και RF distribution συστήματα
  • Κεντρικά δίκτυα τηλεοπτικής διανομής

FLOW Base

Επίγειες Είσοδοι

  • Αριθμός εισόδων: 2
  • Εύρος συχνοτήτων: 47–862 MHz
  • Στάθμη εισόδου: 40–90 dBμV
  • Αντίσταση: 75 Ω

Είσοδοι Cable

  • Αριθμός εισόδων: 2
  • Εύρος συχνοτήτων: 47–862 MHz
  • Στάθμη εισόδου: 40–90 dBμV
  • Αντίσταση: 75 Ω

Δορυφορικές Είσοδοι

  • Αριθμός εισόδων: 8
  • Εύρος συχνοτήτων: 950–2150 MHz
  • Στάθμη εισόδου: 40–98 dBμV
  • Αντίσταση: 75 Ω

Έξοδος RF

  • Αριθμός εξόδων: 1
  • Εύρος συχνοτήτων εξόδου: 47–862 MHz
  • Ρύθμιση στάθμης εξόδου: 78–108 dBμV
  • Σταθερότητα στάθμης εξόδου: ±1 dB
  • Παρασιτικά σήματα εντός ζώνης: < -60 dBc
  • Ευρυζωνικός θόρυβος (Δ5 MHz): < -65 dBc
  • Αντίσταση: 75 Ω
  • Έξοδος δοκιμής: -30 dB

Τροφοδοσία Προενισχυτών

  • Είσοδοι: TV1 και TV2
  • Ρυθμιζόμενη τάση: 12/24 V DC
  • Μέγιστη κατανάλωση ανά είσοδο: 100 mA

Τροφοδοσία LNB Quattro

  • Είσοδοι: SAT1 έως SAT8
  • Τάση (SAT3 έως SAT8): 12 V DC
  • Συνολική μέγιστη κατανάλωση: 600 mA

Γενικά

  • Τάση τροφοδοσίας: 24 V DC
  • Κατανάλωση: 10 W
  • Θερμοκρασία λειτουργίας: 0 έως +45 °C
  • Τύπος εγκατάστασης: Επιτοίχια / Rack 19"
  • RF connectors εισόδου/εξόδου: F (12)
  • Βάρος: 5 kg
  • Διαστάσεις: 175 × 487,5 × 319 mm

Έγγραφα Υποστήριξης

FAGOR® FLOW – Data Sheet
