FAGOR AML-PRO-100-D2 Self-Programming Amplifier
Έξυπνος Αυτοπρογραμματιζόμενος Ενισχυτής Ιστού για Μονοκατοικίες και Μικρές Εγκαταστάσεις
Ο FAGOR AML-PRO-100-D2 Smartio είναι ένας έξυπνος, αυτοπρογραμματιζόμενος ενισχυτής ιστού, σχεδιασμένος για εξωτερική τοποθέτηση και αυτόματη βελτιστοποίηση της λήψης επίγειου ψηφιακού τηλεοπτικού σήματος σε μονοκατοικίες και μικρές εγκαταστάσεις.
Χάρη στην προηγμένη ψηφιακή επεξεργασία καναλιών και την αυτόματη ανάλυση των εισερχόμενων σημάτων, ο Smartio προσφέρει Plug & Play εγκατάσταση, χωρίς να απαιτούνται σύνθετες χειροκίνητες ρυθμίσεις. Με την ενεργοποίησή του, πραγματοποιεί αυτόματη σάρωση και ανίχνευση των διαθέσιμων καναλιών σε όλες τις εισόδους και διαμορφώνει αυτόματα τη λειτουργία του.
Ο Smartio διαχειρίζεται έξυπνα τα κανάλια που ανιχνεύονται στις διαφορετικές εισόδους. Όταν το ίδιο κανάλι εντοπίζεται σε περισσότερες από μία εισόδους, επιλέγει αυτόματα το σήμα με την υψηλότερη στάθμη, εξασφαλίζοντας την καλύτερη διαθέσιμη λήψη για το συγκεκριμένο κανάλι.
Το σύστημα διαθέτει 32 ανεξάρτητα φίλτρα, αυτόματο έλεγχο απολαβής (AGC) και υψηλή επιλεκτικότητα, επιτρέποντας την επιλεκτική επεξεργασία, ενίσχυση και εξισορρόπηση των ανιχνευμένων καναλιών. Παράλληλα, η λειτουργία 5G Band Reuse επιτρέπει, όταν ενεργοποιηθεί, την αυτόματη μεταφορά επαναλαμβανόμενων καναλιών στη ζώνη CH49–CH69.
Με στάθμη εξόδου έως 93 dBμV και Output MER 35 dB για Input MER ≥38 dB, ο Smartio αποτελεί μια ολοκληρωμένη λύση για τη διαχείριση και διανομή επίγειου ψηφιακού τηλεοπτικού σήματος σε μικρές εγκαταστάσεις.
Κύρια Χαρακτηριστικά
- Έξυπνος αυτοπρογραμματιζόμενος ενισχυτής ιστού
- Συμπαγής σχεδιασμός για εξωτερική τοποθέτηση σε ιστό
- Plug & Play λειτουργία και αυτόματη ρύθμιση
- Ψηφιακή επεξεργασία και επιλεκτική ενίσχυση καναλιών
- Αυτόματη ανίχνευση διαθέσιμων καναλιών
- Αυτόματη επιλογή της εισόδου με την υψηλότερη στάθμη για επαναλαμβανόμενα κανάλια
- Υψηλής επιλεκτικότητας φιλτράρισμα
- Αυτόματη διαχείριση και συνδυασμός των ανιχνευμένων καναλιών
- Αυτόματη ενίσχυση και εξισορρόπηση της στάθμης εξόδου μέσω AGC
- 32 ανεξάρτητα φίλτρα με εύρος ζώνης 6–9 MHz
- Ενσωματωμένο φίλτρο απόρριψης παρεμβολών 5G
- Λειτουργία 5G Band Reuse για μεταφορά επαναλαμβανόμενων καναλιών στη ζώνη CH49–CH69
- Στάθμη εξόδου έως 93 dBμV
- Τροφοδοσία 12V DC μέσω του FA-301-S – δεν περιλαμβάνεται
Ιδανικός για
- Μονοκατοικίες
- Μικρές οικιακές εγκαταστάσεις
- Εγκαταστάσεις με πολλαπλές πηγές ή επαναλαμβανόμενες εκπομπές
- Εγκαταστάσεις όπου απαιτείται αυτόματη ανίχνευση και ρύθμιση των καναλιών
- Εφαρμογές που απαιτούν γρήγορη και απλή εγκατάσταση χωρίς σύνθετες χειροκίνητες ρυθμίσεις
Σημείωση!
Το τροφοδοτικό FA-301-S δεν περιλαμβάνεται στη συσκευασία του Smartio και διατίθεται ξεχωριστά.
AML-PRO-100-D2
- Αριθμός εισόδων: 4 × RF (VHF + UHF)
- Συχνότητες εισόδου: VHF: 174–230 MHz (CH05–CH12) UHF: 470–694 MHz (CH21–CH48)
- Στάθμη εισόδου (VHF / UHF): <108 dBμV
- Αριθμός φίλτρων: 32
- Εύρος ζώνης φίλτρων: 6–9 MHz
- Αυτόματη αναζήτηση καναλιών: Αυτόματη ανίχνευση και ρύθμιση των διαθέσιμων καναλιών
- Αυτόματος Έλεγχος Απολαβής (AGC): Αυτόματη εξισορρόπηση της στάθμης εξόδου των καναλιών
- Φίλτρο 5G: Ενσωματωμένο φίλτρο απόρριψης παρεμβολών 5G
- Επαναχρησιμοποίηση ζώνης 5G: Τα διπλά κανάλια που ανιχνεύονται στις εισόδους επανατοποθετούνται αυτόματα στη ζώνη CH49–CH69 (ο διακόπτης ON)
- Αριθμός εξόδων: 1 × RF (VHF + UHF)
- Συχνότητα εξόδου: 174–862 MHz (CH05–CH69)
- Στάθμη εξόδου: 93 dBμV
- Ποιότητα εξόδου: 35 dB, για στάθμη MER εισόδου ≥ 38 dB
- Return Loss: > 10 dB
- Ενδείξεις LED: Αναβοσβήνει κατά την αυτόματη σάρωση / σταθερά αναμμένο όταν η διαδικασία έχει ολοκληρωθεί και η μονάδα είναι έτοιμη
- Τροφοδοσία: 12 V
- Κατανάλωση: 3.6 W
- Θερμοκρασία λειτουργίας: −10 έως +50 °C
- Βάρος συσκευασίας: 0.250 kg
- Διαστάσεις συσκευασίας: 173 × 116 × 61 mm
Αυτόματη Σάρωση & Ρύθμιση
Το κύριο χαρακτηριστικό του FAGOR Smartio είναι η πλήρης αυτονομία του (Plug & Play), καθώς ολόκληρη η διαδικασία εγκατάστασης και ρύθμισης πραγματοποιείται αυτόματα, χωρίς να απαιτείται παρέμβαση του χρήστη.
Αυτόματη Αναζήτηση
Με την ενεργοποίηση της τροφοδοσίας, η μονάδα πραγματοποιεί αυτόματη σάρωση για να εντοπίσει όλα τα διαθέσιμα κανάλια σε καθεμία από τις 4 εισόδους της.
LED Ένδειξης Κατάστασης
Κατά τη διάρκεια της αυτόματης σάρωσης, το LED του ενισχυτή αναβοσβήνει. Μόλις ολοκληρωθούν η αναζήτηση και η τελική ρύθμιση, το LED παραμένει σταθερά αναμμένο, υποδεικνύοντας ότι η διαδικασία έχει ολοκληρωθεί και το σύστημα είναι έτοιμο για λειτουργία.
Έξυπνη Διαχείριση Επαναλαμβανόμενων Καναλιών

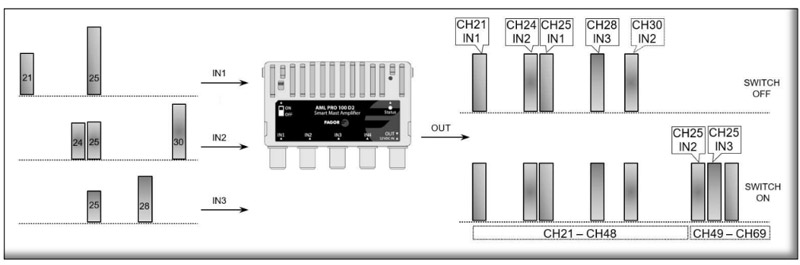

Ο Smartio ενισχύει όλα τα ψηφιακά κανάλια VHF και UHF που ανιχνεύονται στις εισόδους του. Σε περίπτωση που το ίδιο κανάλι εντοπιστεί σε περισσότερες από μία εισόδους — για παράδειγμα, από κεραίες που λαμβάνουν από διαφορετικές κατευθύνσεις — η μονάδα συγκρίνει αυτόματα τη στάθμη του σήματος και επιλέγει την είσοδο με την υψηλότερη στάθμη, απορρίπτοντας το ασθενέστερο σήμα.
5G Band Reuse
Όταν ο διακόπτης 5G Band Reuse βρίσκεται στη θέση ON, τα επαναλαμβανόμενα κανάλια που προέρχονται από τις υπόλοιπες εισόδους μεταφέρονται αυτόματα στη ζώνη CH49–CH69.
Αυτόματη Εξισορρόπηση (AGC)
Μέσω του Αυτόματου Ελέγχου Απολαβής (AGC) και χάρη στο ευρύ δυναμικό εύρος λειτουργίας του, ο Smartio ρυθμίζει και εξισορροπεί αυτόματα τις στάθμες εξόδου των ανιχνευμένων καναλιών στα 93 dBμV, εξασφαλίζοντας σταθερό και ομοιόμορφα ισορροπημένο φάσμα εξόδου.
Βασική Διαδικασία Εγκατάστασης
- Σύνδεση Κεραιών
Συνδέστε τις κεραίες στις εισόδους RF (IN1–IN4), ανάλογα με τις διαθέσιμες πηγές σήματος. - Σύνδεση Εξόδου
Συνδέστε την έξοδο RF με το δίκτυο διανομής ή απευθείας με την εγκατάσταση τηλεόρασης. - Τροφοδοσία
Συνδέστε τη μονάδα σε τροφοδοσία 12V DC. - Αυτόματη Σάρωση
Με την ενεργοποίηση της τροφοδοσίας, ο Smartio ξεκινά αυτόματα τη διαδικασία σάρωσης όλων των εισόδων.
