Κόφτης Οπτικών Ινών

Τι είναι ένας κόφτης οπτικών ινών;

Ένας κόφτης οπτικών ινών είναι ένα εργαλείο που χρησιμοποιείται για τη σχεδόν τέλεια κοπή της επιφάνειας των ινών. Όπως ακριβώς ένα διαμαντένιο εργαλείο χρησιμοποιείται για την κοπή γυαλιού, έτσι και η λεπίδα (τροχός κοπής) ενός κόφτη ινών δημιουργεί αρχικά μια πολύ μικρή εγκοπή στην ίνα. Στη συνέχεια, η ίνα υποβάλλεται σε πίεση στο σημείο της εγκοπής, ώστε να σπάσει με γωνία 90° και να αποκαλύψει μια λεία επιφάνεια, παρόμοια με καθρέφτη.

Γιατί χρειάζεται να κόψουμε οπτικές ίνες;

Η οπτική ίνα πρέπει να κοπεί πριν από τη συγκόλληση με σύντηξη. Η συγκόλληση με σύντηξη οπτικών ινών απαιτεί σχεδόν πάντα τα άκρα των ινών να έχουν λεία επιφάνεια, κάθετη στον άξονα της ίνας. Αυτή η επαρκώς κάθετη και επίπεδη επιφάνεια μπορεί να επιτευχθεί μέσω της διαδικασίας σχάσης των ινών. Κατά τη διαδικασία αυτή, η εύθραυστη γυάλινη ίνα σπάει με ελεγχόμενο τρόπο.

Η στίλβωση του άκρου της ίνας μπορεί να προσφέρει επιφάνειες ακόμη υψηλότερης ποιότητας. Ωστόσο, απαιτεί ακριβότερο εξοπλισμό και περισσότερο χρόνο επεξεργασίας, γι’ αυτό και χρησιμοποιείται σπάνια στη συγκόλληση με σύντηξη.

Σχεδιασμοί κοπών οπτικών ινών

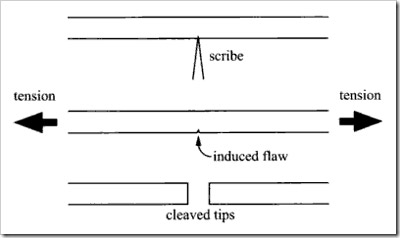

Μια οπτική ίνα κόβεται με την εφαρμογή επαρκώς υψηλής τάσης εφελκυσμού κοντά σε μια κατάλληλα δημιουργημένη επιφανειακή ρωγμή, η οποία στη συνέχεια επεκτείνεται ταχύτατα κατά μήκος της διατομής της ίνας. Η αρχή αυτή έχει υλοποιηθεί με διάφορους τρόπους σε εμπορικά εργαλεία κοπής.

Ορισμένοι κόφτες εφαρμόζουν πρώτα τάση εφελκυσμού στην ίνα και ταυτόχρονα χαράσσουν την επιφάνειά της με ένα πολύ σκληρό εργαλείο, συνήθως με διαμαντένια άκρη. Άλλοι σχεδιασμοί χαράσσουν αρχικά την επιφάνεια της ίνας και στη συνέχεια εφαρμόζουν την τάση εφελκυσμού.

Σε κάποιους κόφτες, η τάση εφελκυσμού κατανέμεται ομοιόμορφα κατά μήκος της διατομής της ίνας, ενώ σε άλλους η ίνα κάμπτεται σε μικρή ακτίνα, δημιουργώντας υψηλές εφελκυστικές τάσεις στο εξωτερικό της καμπύλης.

Εμπορικά διατίθενται επίσης όργανα που επιτρέπουν την ταυτόχρονη διάσπαση όλων των ινών μιας κορδέλας. Οι κόφτες κορδέλας λειτουργούν με τις ίδιες βασικές αρχές όπως και οι κόφτες μονής ίνας, ωστόσο η μέση ποιότητα διάσπασης είναι συνήθως ελαφρώς χαμηλότερη σε σύγκριση με εκείνη των κόφτων μονής ίνας.

Η κοπή με τη μέθοδο "χάραξη και θραύση" μπορεί να πραγματοποιηθεί είτε χειροκίνητα είτε με εργαλεία που κυμαίνονται από απλά και οικονομικά έως σύνθετα, αυτοματοποιημένα συστήματα πάγκου. Πολλές από αυτές τις τεχνικές μπορούν να αποδώσουν καλής ποιότητας κοπές· το ζητούμενο, ωστόσο, είναι η σταθερότητα και η επαναληψιμότητα του αποτελέσματος. Γενικά, οι πιο οικονομικές λύσεις απαιτούν μεγαλύτερη δεξιότητα και εκπαίδευση από τους τεχνικούς που τις χρησιμοποιούν.

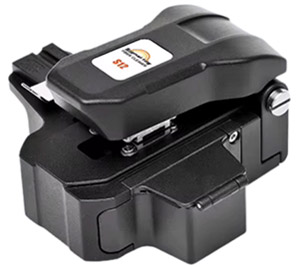

Τύποι κοπτών οπτικών ινών

Οι περισσότεροι σύγχρονοι κόφτες οπτικών ινών είναι κατάλληλοι για την ακριβή κοπή όλων των κοινών ινών από πυρίτιο, ακόμη και σε απαιτητικές επιτόπιες συνθήκες. Παράλληλα, διατίθενται εξειδικευμένα σχέδια κοπτών για εφαρμογές στην έρευνα, στην τεχνολογία μετρήσεων και στην παραγωγή οπτικών εξαρτημάτων.

Η σημασία της ποιότητας κοπής

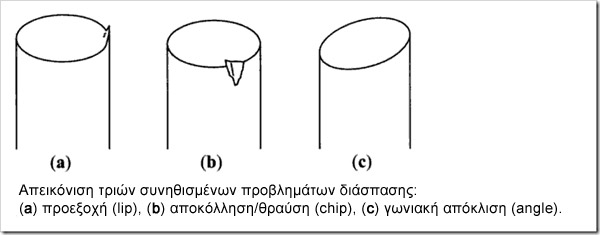

Ο αντίκτυπος της ποιότητας κοπής στην ποιότητα της προκύπτουσας συγκόλλησης με σύντηξη δεν πρέπει να υποτιμάται. Ατέλειες στο άκρο της ίνας αποτελούν μία από τις συχνότερες αιτίες γεωμετρικής παραμόρφωσης στη σύνδεση, γεγονός που είναι ιδιαίτερα επιβαρυντικό για τις μονότροπες ίνες.

Μεγάλο μέρος της διακύμανσης στην απώλεια της σύνδεσης, ακόμη και όταν χρησιμοποιούνται οι ίδιες παράμετροι συγκόλλησης, οφείλεται σε διαφοροποιήσεις στην ποιότητα της κοπής. Υπάρχουν διάφοροι τρόποι με τους οποίους μια κακή διάσπαση μπορεί να υποβαθμίσει την ποιότητα της σύνδεσης.

Για παράδειγμα, μπορεί να επηρεάσει αρνητικά την απόδοση των αλγορίθμων επεξεργασίας εικόνας που χρησιμοποιούνται για την ευθυγράμμιση των ινών. Επιπλέον, ρωγμές στην ακραία επιφάνεια της ίνας ενδέχεται να προκαλέσουν τη δημιουργία φυσαλίδων στην περιοχή της συγκόλλησης, κάτι που συνήθως καθιστά απαραίτητη την επανακατασκευή της σύνδεσης.

Χαρακτηριστικά κοπτών οπτικών ινών

Οι περισσότεροι κόφτες οπτικών ινών υψηλής ακρίβειας επιτυγχάνουν απόκλιση γωνίας διάσπασης μικρότερη από 0.5°, με πολύ υψηλή αξιοπιστία και μικρή διασπορά, ακόμη και σε επιτόπιες συνθήκες.

Η λειτουργία διάσπασης σε ένα βήμα είναι πλέον εφικτή στους σύγχρονους κόφτες: σύσφιξη, κάμψη, χάραξη και διάσπαση πραγματοποιούνται με μία μόνο ενέργεια. Η διαμαντένια λεπίδα προσφέρει πολύ υψηλή ποιότητα διάσπασης και μπορεί να αντέξει περισσότερους από 12.000 κύκλους χρήσης.

Επιπλέον, πολλοί κόφτες διαθέτουν δυνατότητα ρύθμισης για τη διάσπαση ινών με αυξημένη αντοχή σε εφελκυσμό, όπως ίνες με επικάλυψη τιτανίου. Η διάσπαση ινών μικρότερης διαμέτρου (π.χ. 80 μm) είναι σχετικά εύκολη, ενώ για ίνες διαμέτρου 125 μm παραμένει εφικτή. Αντίθετα, η διάσπαση ινών με διάμετρο μεγαλύτερη από 200 μm είναι συνήθως πιο απαιτητική.

Σε κάποιο βαθμό, η δυσκολία αυτή οφείλεται στο γεγονός ότι το υλικό της ίνας δεν είναι κρυσταλλικό. Επιπλέον, η εφαρμογή στρέψης οδηγεί σε μη κάθετη ακραία επιφάνεια. Στην πράξη, οι περισσότεροι εμπορικά διαθέσιμοι γωνιακοί κόφτες βασίζονται στη στρέψη, με τη γωνία της ακραίας επιφάνειας να είναι ανάλογη του βαθμού στρέψης.
