Ποια είναι η διαφορά μεταξύ OTDR και VFL

Όταν εργάζεστε με δίκτυα οπτικών ινών, τα OTDR και VFL είναι σημαντικά εργαλεία που μπορεί να προκαλέσουν σύγχυση. Ένα OTDR χαρτογραφεί ολόκληρη τη σύνδεση της οπτικής ίνας και εντοπίζει απώλειες ή σπασίματα σε μεγάλες αποστάσεις. Αντίθετα, ένα VFL χρησιμοποιεί ορατό κόκκινο φως για να δείξει άμεσα σπασίματα ή έντονες καμπύλες. Η κατανόηση της διαφοράς μεταξύ αυτών των εργαλείων μπορεί να σας βοηθήσει να επιλέξετε το κατάλληλο και να εξοικονομήσετε χρόνο κατά τη διάρκεια των δοκιμών και της αντιμετώπισης προβλημάτων.

Αρχή λειτουργίας

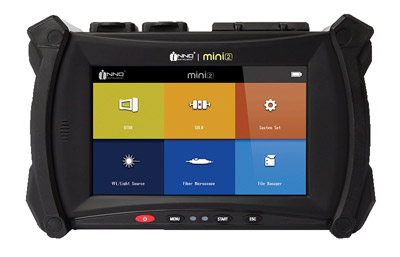

Τα OTDR και VFL χρησιμοποιούνται και τα δύο για τον έλεγχο καλωδίων οπτικών ινών, αλλά λειτουργούν με διαφορετικό τρόπο. Ένα OTDR στέλνει παλμούς φωτός μέσα στην οπτική ίνα και μετρά το φως που ανακλάται πίσω από διάφορα σημεία, όπως ενώσεις ή θραύσεις. Παρακολουθώντας τον χρόνο επιστροφής του φωτός, μπορεί να προσδιορίσει τη θέση των προβλημάτων κατά μήκος του καλωδίου, δημιουργώντας έναν λεπτομερή "χάρτη" της ίνας. Αυτό βοηθά τους τεχνικούς να εντοπίζουν απώλειες ή σφάλματα σε μεγάλες αποστάσεις.

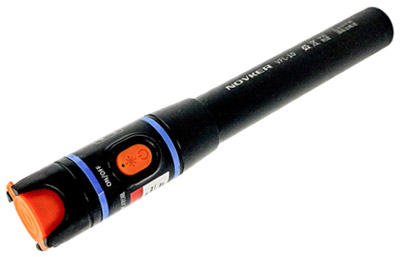

Αντίθετα, ένα VFL χρησιμοποιεί ένα φωτεινό κόκκινο λέιζερ για τον εντοπισμό σφαλμάτων. Εάν η οπτική ίνα έχει σπάσει ή λυγίσει, το κόκκινο φως γίνεται ορατό στα σημεία αυτά. Τα VFL είναι γρήγορα και εύχρηστα, αλλά αποτελεσματικά μόνο σε μικρές αποστάσεις και δεν παρέχουν λεπτομερείς μετρήσεις. Οι τεχνικοί συχνά χρησιμοποιούν τα VFL για απλούς ελέγχους και τα OTDR για πιο αναλυτικές δοκιμές ή μεγαλύτερες αποστάσεις.

Λειτουργικά χαρακτηριστικά

Τα OTDR και VFL διαθέτουν διαφορετικά χαρακτηριστικά που τα καθιστούν κατάλληλα για συγκεκριμένες εργασίες. Ένα OTDR παρέχει λεπτομερείς πληροφορίες για μια σύνδεση οπτικής ίνας, μετρώντας τη συνολική απώλεια, ανιχνεύοντας σφάλματα, εντοπίζοντας ενώσεις και συνδέσμους και εκτιμώντας το μήκος του καλωδίου. Δημιουργεί ένα γράφημα (ίχνος) της απόδοσης της οπτικής ίνας, το οποίο μπορεί να αποθηκευτεί για μελλοντική αναφορά. Τα OTDR είναι ιδανικά για μεγάλες αποστάσεις και σύνθετα δίκτυα όπου απαιτείται υψηλή ακρίβεια.

Αντίθετα, τα VFL είναι απλούστερες συσκευές που εκπέμπουν ορατό κόκκινο φως μέσα από την οπτική ίνα, επιτρέποντας τον γρήγορο εντοπισμό διακοπών ή βλαβών. Είναι κατάλληλα για μικρές αποστάσεις και βοηθούν στην επαλήθευση της συνέχειας της ίνας μετά την εγκατάσταση. Οι τεχνικοί συχνά χρησιμοποιούν και τα δύο εργαλεία μαζί. Για παράδειγμα, αφού ένα OTDR εντοπίσει τη θέση ενός σφάλματος, ένα VFL μπορεί να το επιβεβαιώσει οπτικά, ιδιαίτερα σε patch panels ή κουτιά σύνδεσης, καθιστώντας τις δοκιμές ταχύτερες και πιο ακριβείς.

Εφαρμογές

Τα OTDR και VFL χρησιμοποιούνται σε διαφορετικές εφαρμογές οπτικών ινών, ανάλογα με τις ανάγκες. Τα OTDR είναι ιδανικά για δίκτυα μεγάλων αποστάσεων ή σύνθετες εγκαταστάσεις. Χρησιμοποιούνται, για παράδειγμα, από παρόχους υπηρεσιών διαδικτύου κατά την εγκατάσταση νέων γραμμών οπτικών ινών. Μπορούν να εντοπίσουν προβλήματα όπως απώλειες σήματος από συνδέσεις ή διακοπές και να βοηθήσουν τους τεχνικούς να βρουν γρήγορα σφάλματα κατά τη συντήρηση, χωρίς να χρειάζεται επιθεώρηση όλου του καλωδίου.

Από την άλλη πλευρά, τα VFL είναι πιο κατάλληλα για γρήγορους ελέγχους και βασική αντιμετώπιση προβλημάτων. Χρησιμοποιούνται συχνά κατά την εγκατάσταση για την επιβεβαίωση της συνέχειας της ίνας. Για παράδειγμα, οι τεχνικοί μπορούν να διοχετεύσουν κόκκινο φως μέσα στην ίνα· αν υπάρχει σπάσιμο ή κάμψη, το φως διαρρέει, υποδεικνύοντας τη θέση του προβλήματος. Τα VFL είναι ιδιαίτερα χρήσιμα σε σύντομες συνδέσεις, όπως σε κέντρα δεδομένων και γραφεία. Πολλοί τεχνικοί χρησιμοποιούν και τα δύο εργαλεία συνδυαστικά για καλύτερα αποτελέσματα, καθώς το OTDR παρέχει αναλυτική εικόνα και το VFL επιβεβαιώνει οπτικά τα σφάλματα.
