Πώς να πραγματοποιήσετε δοκιμές με Οπτικό Μετρητή Ισχύος και Οπτική Πηγή Λέιζερ

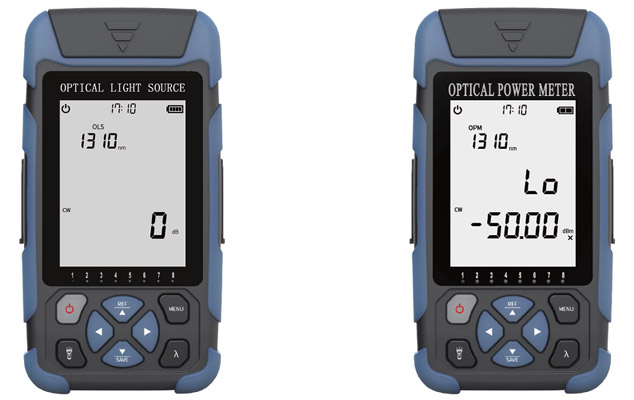

Οι δοκιμές συστημάτων οπτικών ινών απαιτούν ακρίβεια και δύο βασικά εργαλεία είναι ο οπτικός μετρητής ισχύος και η οπτική πηγή λέιζερ. Τα εργαλεία αυτά βοηθούν στη μέτρηση της ισχύος του φωτός μέσα σε ένα καλώδιο οπτικών ινών, επιτρέποντας στους τεχνικούς να ελέγχουν τις απώλειες και την ποιότητα της σύνδεσης.
Εισαγωγή
Οι δοκιμές δικτύων οπτικών ινών είναι απαραίτητες για την ομαλή λειτουργία της επικοινωνίας. Συμβάλλουν στην αποφυγή διακοπών και απωλειών σήματος σε διάφορες εγκαταστάσεις. Ο οπτικός μετρητής ισχύος και η οπτική πηγή λέιζερ μετρούν την απόδοση του φωτός, βοηθώντας στον εντοπισμό αδύναμων σημείων και στη διατήρηση της αξιοπιστίας του δικτύου.
Προετοιμασία εξοπλισμού
Πριν ξεκινήσετε τη δοκιμή, βεβαιωθείτε ότι όλος ο εξοπλισμός είναι έτοιμος και λειτουργεί σωστά. Συγκεντρώστε τα απαραίτητα εργαλεία, όπως τον οπτικό μετρητή ισχύος, την οπτική πηγή λέιζερ και τα καλώδια σύνδεσης οπτικών ινών. Βεβαιωθείτε ότι όλες οι συνδέσεις είναι καθαρές και απαλλαγμένες από σκόνη ή λιπαρές ουσίες, ώστε να αποφευχθούν ανακριβείς μετρήσεις.
Ελέγξτε ότι οι συσκευές είναι πλήρως φορτισμένες ή διαθέτουν καινούργιες μπαταρίες. Ρυθμίστε την πηγή λέιζερ στο κατάλληλο μήκος κύματος για τη δοκιμή (συνήθως 1310 nm ή 1550 nm για μονότροπες ίνες και 850 nm ή 1300 nm για πολύτροπες) και διαμορφώστε τον μετρητή ισχύος ώστε να αντιστοιχεί. Επιθεωρήστε τα καλώδια για τυχόν φθορές ή έντονες καμπύλες και επισημάνετέ τα κατάλληλα, ώστε να αποφευχθεί οποιαδήποτε σύγχυση. Αφήστε την πηγή λέιζερ να σταθεροποιηθεί πριν από τις μετρήσεις, ώστε να εξασφαλιστεί μεγαλύτερη ακρίβεια.
Διαδικασία δοκιμής βήμα προς βήμα
Για να ξεκινήσετε, ενεργοποιήστε την πηγή λέιζερ και τον μετρητή ισχύος και ρυθμίστε και τα δύο στο ίδιο μήκος κύματος και στις ίδιες μονάδες (dBm). Συνδέστε ένα καθαρό καλώδιο αναφοράς (patch cord) από την έξοδο της πηγής λέιζερ στην είσοδο του μετρητή ισχύος για να λάβετε την τιμή αναφοράς, η οποία δείχνει το επίπεδο εξόδου.
Στη συνέχεια, αποσυνδέστε το καλώδιο και συνδέστε τη γραμμή που θέλετε να ελέγξετε. Συνιστάται η χρήση καλωδίου εκκίνησης (launch cable) και καλωδίου λήψης (receive cable) για τη μείωση των σφαλμάτων σύνδεσης.
Μετρήστε την ισχύ στο άλλο άκρο και αφαιρέστε τη μετρούμενη τιμή από την τιμή αναφοράς για να υπολογίσετε την απώλεια εισαγωγής σε dB. Για παράδειγμα, αν η τιμή αναφοράς είναι -10.0 dBm και η μετρούμενη -14.5 dBm, τότε η απώλεια είναι 4.5 dB.
Επαναλάβετε τη μέτρηση και προς τις δύο κατευθύνσεις, μετακινώντας την πηγή, ώστε να εντοπιστούν πιθανά σφάλματα που εξαρτώνται από τη φορά. Αν παρατηρηθούν απροσδόκητες απώλειες, ελέγξτε και καθαρίστε τους συνδετήρες και επαναλάβετε τη δοκιμή. Πραγματοποιήστε μετρήσεις και στα βασικά μήκη κύματος που αντιστοιχούν στον τύπο της ίνας.
Καταγράψτε όλα τα αποτελέσματα, όπως ημερομηνία, ώρα, μήκος κύματος και τιμές απώλειας. Αν οι μετρήσεις είναι ασταθείς, ελέγξτε για προβλήματα όπως καμπύλες ή χαλαρές συνδέσεις. Για μεγαλύτερες αποστάσεις, συγκρίνετε την απώλεια ανά χιλιόμετρο με τα προβλεπόμενα πρότυπα. Τέλος, απενεργοποιήστε σωστά τον εξοπλισμό και φροντίστε για τακτική βαθμονόμηση.
Πρόσθετες παρατηρήσεις
Κατά τη χρήση οπτικού μετρητή ισχύος και πηγής λέιζερ, υπάρχουν ορισμένες πρακτικές που διασφαλίζουν αξιόπιστα αποτελέσματα και μεγαλύτερη διάρκεια ζωής του εξοπλισμού. Καθαρίζετε πάντα τους συνδετήρες πριν και μετά τη δοκιμή με ειδικά μαντηλάκια χωρίς χνούδι και κατάλληλα καθαριστικά.
Χειρίζεστε τις οπτικές ίνες με προσοχή, αποφεύγοντας έντονες κάμψεις ή στρεβλώσεις, καθώς μπορεί να προκαλέσουν διαρροή φωτός ή μόνιμη βλάβη. Λάβετε υπόψη και τις περιβαλλοντικές συνθήκες, όπως θερμοκρασία και υγρασία. Αφήστε τον εξοπλισμό να προσαρμοστεί στη θερμοκρασία του χώρου πριν από τη χρήση, για να αποφευχθεί η συμπύκνωση υγρασίας.
Φροντίζετε για την τακτική βαθμονόμηση των οργάνων (ιδανικά μία φορά τον χρόνο) και διατηρείτε αρχείο με όλα τα δεδομένα των δοκιμών. Αυτές οι πρακτικές συμβάλλουν στη μείωση των σφαλμάτων, αποφεύγουν επαναληπτικές δοκιμές και διασφαλίζουν τη σωστή λειτουργία των δικτύων οπτικών ινών.
