FIR-107T/R IR over COAX Kit

FENGER FIR-107T/R IR over COAX Kit

Σύστημα Απομακρυσμένου Ελέγχου IR μέσω Ομοαξονικού Καλωδίου RF

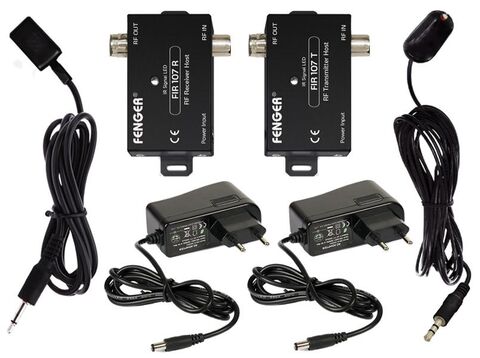

Το FENGER FIR-107T/R επιτρέπει τον απομακρυσμένο έλεγχο συσκευών Audio/Video από διαφορετικό δωμάτιο, χρησιμοποιώντας το υπάρχον ομοαξονικό δίκτυο RF της εγκατάστασης. Το κιτ αποτελείται από δύο μονάδες, τον FIR-107T (RF Transmitter Host) και τον FIR-107R (RF Receiver Host), καθώς και τον δέκτη και τον πομπό υπερύθρων.

Τρόπος Λειτουργίας

• FIR-107T – RF Transmitter Host: Τοποθετείται στο δωμάτιο από όπου γίνεται ο χειρισμός. Ο δέκτης IR Receiver (FIR-1HRC) λαμβάνει τις εντολές από το τηλεχειριστήριο.
• FIR-107R – RF Receiver Host: Τοποθετείται κοντά στη συσκευή Audio/Video. Ο πομπός IR Emitter (FIR-1HEC) αναμεταδίδει τις εντολές στον αισθητήρα υπερύθρων της συσκευής.

Οδηγίες Συνδεσμολογίας

1. Στο δωμάτιο χειρισμού: Συνδέστε τον FIR-107T στην πρίζα TV που συνδέεται με την ομοαξονική γραμμή RF προς το δωμάτιο όπου βρίσκεται η συσκευή.
2. Σύνδεση δέκτη IR: Συνδέστε τον FIR-1HRC στον FIR-107T και τοποθετήστε τον σε σημείο όπου μπορεί να λαμβάνει τις εντολές από το τηλεχειριστήριο.
3. Στο δωμάτιο της συσκευής: Συνδέστε τον FIR-107R στην αντίστοιχη ομοαξονική γραμμή RF, κοντά στον εξοπλισμό Audio/Video.
4. Σύνδεση πομπού IR: Συνδέστε τον FIR-1HEC στον FIR-107R και τοποθετήστε τον μπροστά από τον αισθητήρα υπερύθρων της συσκευής.
5. Έλεγχος λειτουργίας: Χρησιμοποιήστε το τηλεχειριστήριο από το δωμάτιο χειρισμού και επιβεβαιώστε ότι η συσκευή ανταποκρίνεται.

Διαδρομή σήματος:

Τηλεχειριστήριο → FIR-1HRC → FIR-107T → Ομοαξονική καλωδίωση → FIR-107R → FIR-1HEC → Συσκευή Audio/Video

Κύρια Χαρακτηριστικά

• Εύρος συχνοτήτων IR: 30–60 kHz
• Μετάδοση εντολών μέσω ομοαξονικού καλωδίου RF με σήμα RF 10.7 MHz
• Συμβατότητα με τα περισσότερα τηλεχειριστήρια υπερύθρων
• Χρήση της υπάρχουσας ομοαξονικής καλωδίωσης
• Ενδείξεις λειτουργίας για ευκολότερη εγκατάσταση
• Κατάλληλο για TV, VCR, STB, PVR, CCTV και άλλο εξοπλισμό Audio/Video
• Συμβατό με εξοπλισμό COSMOTE TV και NOVA TV

Οφέλη

• Απομακρυσμένος χειρισμός: Ελέγχετε συσκευές από διαφορετικό δωμάτιο.
• Χωρίς πρόσθετη καλωδίωση: Αξιοποιείτε το υπάρχον ομοαξονικό δίκτυο.
• Διακριτική εγκατάσταση: Ο εξοπλισμός μπορεί να βρίσκεται σε κλειστό έπιπλο ή σε άλλο χώρο.

Σημαντική Σημείωση Εγκατάστασης

Το σύστημα μεταδίδει τις εντολές μέσω σήματος RF 10.7 MHz. Η ομοαξονική διαδρομή μεταξύ των δύο μονάδων πρέπει να επιτρέπει τη διέλευση αυτής της συχνότητας. Ενισχυτές, πρίζες TV, splitters ή taps με φίλτρα που απορρίπτουν τα 10.7 MHz ενδέχεται να εμποδίσουν τη λειτουργία. Ελέγξτε τη συμβατότητα των στοιχείων της εγκατάστασης πριν από τη σύνδεση.
