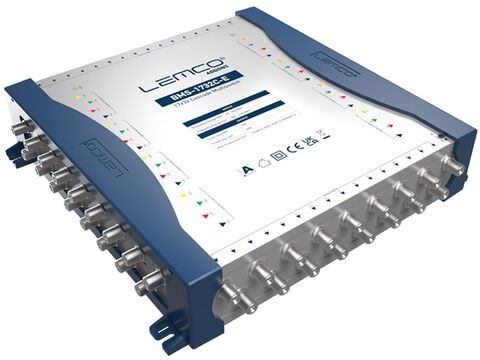

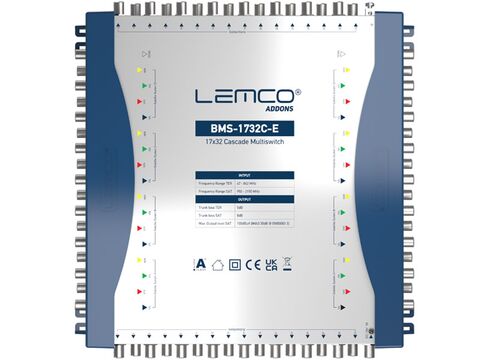

LEMCO BMS-1732C-E Multiswitch w/o PSU
Πολυδιακόπτης Cascade με 17 Εξόδους Κορμού και 32 Εξόδους Χρήστη
Ο LEMCO BMS-178C-E είναι επαγγελματικός πολυδιακόπτης Cascade για έως 4 δορυφορικές θέσεις, σχεδιασμένος για μεγάλες και επεκτάσιμες εγκαταστάσεις διανομής SAT και επίγειων σημάτων. Διαθέτει 17 εισόδους, 17 εξόδους κορμού για σύνδεση με επιπλέον πολυδιακόπτες και 32 εξόδους χρήστη για απευθείας σύνδεση δεκτών.
Κύρια Χαρακτηριστικά
- 17 είσοδοι: 16 SAT + 1 TER
- 32 έξοδοι χρήστη
- 17 έξοδοι κορμού (Cascade)
- Υποστήριξη έως 4 δορυφορικές θέσεις
- Συμβατότητα με Quattro LNB
- Παθητική επίγεια είσοδος
- Τροφοδοσία: εξωτερικό PSU FPS-182E ή μέσω των γραμμών κορμού
- PSU: Δεν περιλαμβάνεται
- Υψηλή στάθμη εξόδου και χαμηλές απώλειες
- Υψηλή απομόνωση μεταξύ γραμμών
- Υψηλός συντελεστής θωράκισης Class A
- Χρωματική κωδικοποίηση εισόδων για εύκολη εγκατάσταση
- Αποστάτες BMS για οργανωμένη διέλευση καλωδίων
- Περιλαμβάνεται εργαλείο εγκατάστασης συνδετήρων τύπου F
Ιδανικό για
- Μεγάλες πολυκατοικίες και συγκροτήματα κατοικιών
- Ξενοδοχεία και επαγγελματικές εγκαταστάσεις
- Κεντρικά δίκτυα TV/SAT με έως 4 δορυφορικές θέσεις
- Επεκτάσιμες εγκαταστάσεις με πολλαπλούς πολυδιακόπτες σε Cascade
| Part Number | BMS-1732C-E | |
| EAN-13 Code | 5213009762809 | |
| INPUT | ||
| Inputs SAT + TER | 16 + 1 | |
| Frequency Range TER | 5 - 862 MHz | |
| Frequency Range SAT | 950 - 2150 MHz | |
| Connectors | F - female | |
| Impedance | 75 Ohms | |
| Switch Commands | 13V, 18V, 13V/22KHz, 18V/22KHz, DiSEqC 2.0 | |
| 22KHz Tone | 22±4 KHz, 0.75±0.25 Vpp | |
| LNB supported | Quattro | |
| OUTPUT | ||
| Trank Outputs SAT + TER | 16 + 1 | |
| Tap Outputs (Subscribers) | 32 | |
| Trunk Loss TER | 5 dB | |
| Trunk Loss SAT | 8 dB | |
| Tap Loss TER (5…862 MHz) | 33 dB | |
| Tap Loss SAT (950…2150 MHz) | 3...-2 dB | |
| Max. Output Level TER | - | |
| Max. Output Level SAT | 100 dBuV (IMA3 35dB @ EN50083‐3) | |
| Connectors | F - female | |
| Impedance | 75 Ohms | |
| ISOLATION | ||
| Trunk TER to SAT | 30 dB | |
| Trunk SAT to TER | 30 dB | |
| Trunk SAT to SAT | 35 dB | |
| Tap TER to SAT | 30 dB | |
| Tap SAT to TER | 30 dB | |
| Tap Cross Polarization H/V | 30 dB | |
| Tap-to-Tap TER | 25 dB | |
| Tap-to-Tap SAT | 30 dB | |
| RETURN LOSS | ||
| Input TER | 10 dB | |
| Input SAT | 10 dB | |
| Output TER | 10 dB | |
| Output SAT | 10 dB | |
| POWER SUPPLY | ||
| Input Voltage/Frequency | 90…264 VAC / 47…63Hz @ 18 VDC | |
| Current to LNB Consumption | Max. 2.0 A | |
| Current from Receiver Consumption | Max. 50 mA | |
| GENERAL | ||
| Operating Temperature | 0 °C to +55 °C | |
| Storage Temperature | -10 °C to +70 °C | |
| Humidity | Up to 90 % | |
| Dimensions | 285 x 280 x 60 mm | |
| Weight | 1.675 Kg |
