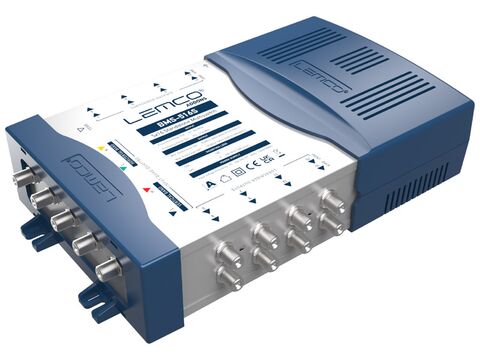

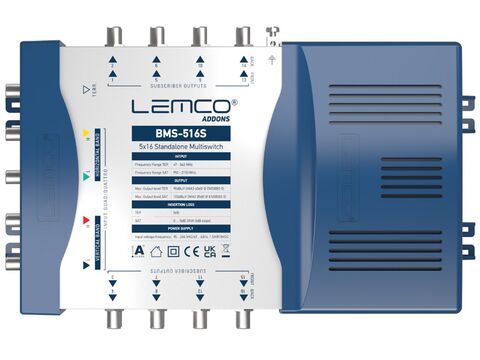

LEMCO BMS-516S Multiswitch w/ PSU
Ενεργός Πολυδιακόπτης 5×16 με Ενσωματωμένο Τροφοδοτικό
Ο LEMCO BMS-516S είναι ενεργός πολυδιακόπτης 5×16 για 1 δορυφορική θέση, σχεδιασμένος για διανομή SAT και επίγειων σημάτων σε έως 16 ανεξάρτητους δέκτες. Η αρχιτεκτονική Active Matrix με ενσωματωμένους ενισχυτές αντισταθμίζει τις απώλειες διέλευσης και εξασφαλίζει σταθερή διανομή σήματος.
Κύρια Χαρακτηριστικά
- 5 είσοδοι: 4 SAT (VL, VH, HL, HH) + 1 TER
- 16 έξοδοι χρήστη
- Συμβατότητα με Quattro και Quad LNB
- Active Matrix με ενσωματωμένους ενισχυτές
- Ενσωματωμένο τροφοδοτικό για το σύστημα και το LNB
- Υψηλή στάθμη εξόδου και υψηλή απομόνωση μεταξύ εξόδων
- Υψηλός συντελεστής θωράκισης Class A
- Χρωματική κωδικοποίηση εισόδων για εύκολη εγκατάσταση
- Αποστάτες BMS για οργανωμένη διέλευση καλωδίων κάτω από τη συσκευή
- Συμπαγής σχεδιασμός για εύκολη τοποθέτηση
- Περιλαμβάνεται εργαλείο εγκατάστασης συνδετήρων τύπου F
Ιδανικό για
- Πολυκατοικίες και κεντρικές εγκαταστάσεις TV/SAT
- Συγκροτήματα κατοικιών
- Ξενοδοχεία και επαγγελματικούς χώρους
- Εγκαταστάσεις με έως 16 ανεξάρτητους δέκτες
| Part Number | BMS-516S | |
| EAN-13 Code | 5213009762489 | |
| INPUT | ||
| SAT + TER | 4 + 1 | |
| Frequency Range TER | 47 - 862 MHz | |
| Frequency Range SAT | 950 - 2150 MHz | |
| Connectors | F - female | |
| Impedance | 75 Ohms | |
| Switch Commands | 13V, 18V, 13V/22KHz, 18V/22KHz | |
| 22KHz Tone | 22±4 KHz, 0.75±0.25 Vpp | |
| LNB supported | Quattro/Quad | |
| OUTPUT | ||
| No of Subscribers | 16 | |
| Max. Output Level TER | 90 dBuV (IMA3 60dB @ EN50083‐5) | |
| Max. Output Level SAT | 100 dBuV (IMA3 35dB @ EN50083‐3) | |
| Connectors | F - female | |
| Impedance | 75 Ohms | |
| INSERTION LOSS | ||
| TER | 0 dB | |
| SAT | 0…-5 dB (With 5dB slope) | |
| ISOLATION | ||
| TER to SAT | 30 dB | |
| SAT to TER | 30 dB | |
| Cross Polarization H/V | 30 dB | |
| Out-to-Out TER | 26 dB | |
| Out-to-Out SAT | 30 dB | |
| RETURN LOSS | ||
| Input TER | 10 dB | |
| Input SAT | 10 dB | |
| Output TER | 10 dB | |
| Output SAT | 10 dB | |
| POWER SUPPLY | ||
| Input Voltage/Frequency | 90…264 VAC / 47…63Hz, 1.5A @ 18 VDC | |
| Internal PSU Consumption | Max. 4 Watts | |
| Current to LNB Consumption | Max. 1 A | |
| Current from Receiver Consumption | Max. 50 mA | |
| GENERAL | ||
| Operating Temperature | 0 °C to +55 °C | |
| Storage Temperature | -10 °C to +70 °C | |
| Humidity | Up to 90 % | |
| Dimensions | 280 x 175 x 65 mm | |
| Weight | 1.010 Kg |
