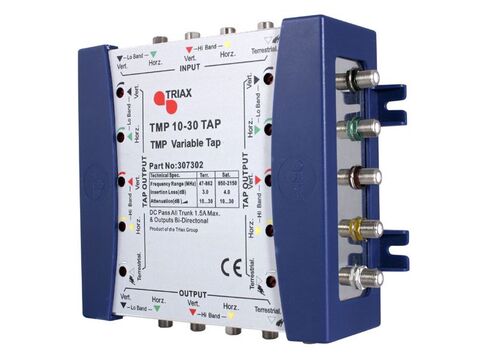

TRIAX TMP 10-30 Tap
Παθητικό Tap για Συστήματα Πολυδιακοπτών Cascade
Ο TRIAX TMP 10-30 Tap είναι παθητικό εξάρτημα διακλάδωσης για την κατασκευή μεγάλων συστημάτων με πολυδιακόπτες σε συνδεσμολογία κορμού (Cascade). Επιτρέπει τη διακλάδωση του σήματος προς τους επιμέρους πολυδιακόπτες, ενώ οι ενσωματωμένοι εξασθενητές επιτρέπουν τη ρύθμιση της στάθμης για τον βέλτιστο συντονισμό του συστήματος.
Κύρια Χαρακτηριστικά
- Σχεδιασμένο για συστήματα πολυδιακοπτών Cascade
- Κατάλληλο για μεγάλες εγκαταστάσεις
- Ενσωματωμένοι εξασθενητές για ρύθμιση στάθμης σήματος
- Βελτιστοποίηση της διαθέσιμης στάθμης σήματος
- Εύκολη ενσωμάτωση σε δίκτυα κεντρικής διανομής TV/SAT
Ιδανικό για
- Μεγάλες εγκαταστάσεις SAT/TV
- Πολυκατοικίες και συγκροτήματα κατοικιών
- Ξενοδοχεία και επαγγελματικές εγκαταστάσεις
- Συστήματα πολυδιακοπτών σε Cascade
- Κεντρικά δίκτυα διανομής TV/SAT
TMP 10-30
- Αριθμός εισόδων: 4 SAT + 1 TER
- Αριθμός εξόδων: 4 SAT + 1 TER
- Αριθμός χρηστών (Taps): 2 × (4 SAT + 1 TER)
- Συνδετήρες εισόδου/εξόδου: F – θηλυκό
- Εύρος συχνοτήτων SAT: 950–2150 MHz
- Εύρος συχνοτήτων TER: 47–862 MHz
- Απώλεια διέλευσης SAT: 4,0 dB
- Απώλεια διέλευσης TER: 3,0 dB
- Απώλεια Tap SAT: 10 dB
- Απώλεια Tap TER: 10 dB
- Εύρος ρύθμισης στάθμης SAT: 0–20 dB
- Εύρος ρύθμισης στάθμης TER: 0–20 dB
- Απομόνωση TER/SAT: 37 dB
- Απομόνωση H/V: 32 dB
- Απομόνωση εξόδου-Tap SAT: 20 dB
- Απομόνωση εξόδου-Tap TER: 32 dB
- Απώλεια επιστροφής SAT: 12 dB
- Απώλεια επιστροφής TER: 14 dB
Συνθήκες Λειτουργίας
- Σύνθετη αντίσταση: 75 Ω
- Θερμοκρασία λειτουργίας: 0°C έως +55°C
- Διαστάσεις (Μ × Π × Υ): 170 × 56 × 197 mm
