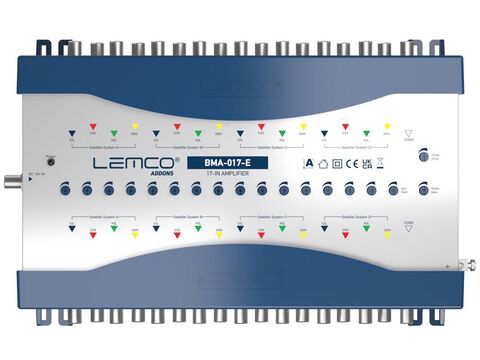

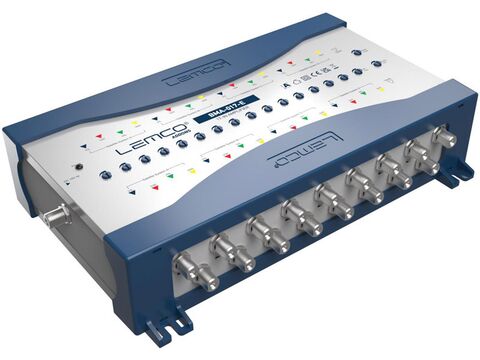

LEMCO BMA-017-E Amplifier 17in/17out
Ενισχυτής Γραμμής 17 Εισόδων / 17 Εξόδων
Ο LEMCO BMA-017-E είναι ενισχυτής γραμμής 17 εισόδων / 17 εξόδων, σχεδιασμένος για χρήση σε συστήματα πολυδιακοπτών και κεντρικά δίκτυα διανομής SAT/MATV. Με απολαβή 22 dB και στάθμη εξόδου έως 110 dBμV, αντισταθμίζει τις απώλειες της καλωδίωσης και διατηρεί σταθερή στάθμη σήματος σε εγκαταστάσεις με μεγάλες αποστάσεις καλωδίων.
Κύρια Χαρακτηριστικά
- 17 είσοδοι / 17 έξοδοι
- Απολαβή 22 dB
- Στάθμη εξόδου έως 110 dBμV
- Τροφοδοσία μέσω DC εισόδου ή μέσω γραμμής από δορυφορική θύρα
- Υψηλός συντελεστής θωράκισης Class A
- Χρωματική κωδικοποίηση εισόδων και εξόδων
- Αποστάτες BMS για οργανωμένη διαχείριση καλωδίων
- Περιλαμβάνεται εργαλείο εγκατάστασης συνδετήρων τύπου F
Ιδανικό για
- Συστήματα πολυδιακοπτών
- Μεγάλες εγκαταστάσεις SAT/MATV
- Πολυκατοικίες και επαγγελματικά κτίρια
- Δίκτυα με μεγάλες αποστάσεις καλωδίωσης
- Κεντρικές εγκαταστάσεις διανομής TV/SAT
| Part Number | BMA-017-E | |
| EAN-13 Code | 5213009762847 | |
| INPUT | ||
| SAT + TER | 16 + 1 | |
| Frequency Range TER | 47 ÷ 862 MHz | |
| Frequency Range SAT | 950 ÷ 2150 MHz | |
| Connectors | F - female | |
| Impedance | 75 Ohms | |
| Switch Commands | 13V, 18V, 13V/22KHz, 18V/22KHz | |
| 22KHz Tone | 22±4 KHz, 0.75±0.25 Vpp | |
| LNB supported | Quattro | |
| OUTPUT | ||
| SAT + TER | 16 + 1 | |
| Gain TER | 15 dB | |
| Gain SAT | 16 ÷ 22 dB | |
| Gain Control TER | 0 ÷ 10 dB | |
| Gain Control SAT | 0 ÷ 10 dB | |
| Slope Control TER | 0 ÷ 10 dB | |
| Slope Control SAT | 6 dB Fixed | |
| Max. Output Level TER | 105 dBuV (IMA3 60dB @ EN50083‐5) | |
| Max. Output Level SAT | 110 dBuV (IMA3 35dB @ EN50083‐3) | |
| Connectors | F - female | |
| Impedance | 75 Ohms | |
| ISOLATION | ||
| SAT to TER | 32 dB | |
| RETURN LOSS | ||
| Input TER | 10 dB | |
| Input SAT | 10 dB | |
| Output TER | 10 dB | |
| Output SAT | 10 dB | |
| POWER SUPPLY | ||
| Input Voltage | 18 VDC | |
| Power Consumption | Max. 650 mA @ 18 VDC | |
| DC to LNB / Current to LNB | Max. 1.5 A @ 18 V | |
| Power Indicator | Green LED | |
| DC Pass SAT IN/OUT | Yes | |
| DC Pass TER IN/OUT | No | |
| GENERAL | ||
| Operating Temperature | 0 °C to +55 °C | |
| Storage Temperature | -10 °C to +70 °C | |
| Humidity | Up to 90 % | |
| Dimensions | 285 x 180 x 60 mm | |
| Weight | 1.250 Kg |
