BPF-470-694 Band Pass Filter

FENGER®
[Συνδεθείτε για προβολή τιμών]
519238
Παρακαλούμε συνδεθείτε για παραγγελία

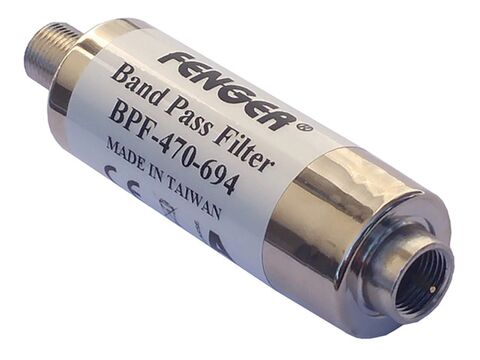

FENGER BPF-470-694 Band Pass Filter (UHF 21–48)

Φίλτρο Διέλευσης Ζώνης UHF 470–694 MHz

Το FENGER BPF-470-694 είναι φίλτρο διέλευσης ζώνης (Band Pass Filter) για τα κανάλια UHF 21–48, σχεδιασμένο για τον περιορισμό παρεμβολών εκτός της επιθυμητής ζώνης συχνοτήτων. Επιτρέπει τη διέλευση σημάτων 470–694 MHz και απορρίπτει συχνότητες εκτός ζώνης έως 50 dB, συμβάλλοντας στη διατήρηση καθαρού και σταθερού σήματος RF.

Κύρια Χαρακτηριστικά

  • Ζώνη διέλευσης: 470–694 MHz (UHF κανάλια 21–48)
  • Απόρριψη εκτός ζώνης: έως 50 dB
  • Θωράκιση: RFI Class A
  • Απώλειες εισαγωγής: Χαμηλές
  • Απώλεια επιστροφής: Υψηλή
  • Σύνθετη αντίσταση: 75 Ω

Εφαρμογές

  • Περιορισμός παρεμβολών σε επίγεια δίκτυα DVB-T/T2
  • Ενσωμάτωση σε κεντρικά συστήματα MATV
  • Προστασία της ζώνης UHF σε οικιακές και επαγγελματικές εγκαταστάσεις

Ηλεκτρική Καμπύλη

Η ηλεκτρική καμπύλη του FENGER BPF-470-694 παρουσιάζει την απόκριση του φίλτρου στη ζώνη διέλευσης και στις ζώνες απόρριψης.

  1. Ζώνη διέλευσης (Passband):
    - Συχνότητες από 470 MHz έως 694 MHz διέρχονται με χαμηλές απώλειες εισαγωγής.
    - Απώλειες εντός ζώνης: συνήθως κάτω από 1.5 dB

  2. Ζώνες απόρριψης (Stopband):
    - Κάτω από 470 MHz και πάνω από 694 MHz, το φίλτρο εξασθενεί τα ανεπιθύμητα σήματα έως 50 dB.

  3. Απώλεια επιστροφής (Return Loss):
    - Αποτυπώνει την προσαρμογή σύνθετης αντίστασης των 75 Ω και το επίπεδο ανακλώμενου σήματος εντός της ζώνης λειτουργίας.
  4. Καμπύλη απόρριψης:
    - Η απόκριση δείχνει τη μετάβαση από τη ζώνη διέλευσης στις ζώνες απόρριψης, περιορίζοντας τις παρεμβολές εκτός της επιθυμητής ζώνης UHF.
  5. Θωράκιση:
    - Η θωράκιση RFI Class A συμβάλλει στον περιορισμό ηλεκτρομαγνητικών παρεμβολών.

FENGER® BPF-470-694 Electrical Curve

BLUE: Insertion Loss
RED: Return Loss of male connector side
GREEN: Return Loss of female connector side

Ηλεκτρικά Χαρακτηριστικά

  • Εύρος συχνοτήτων: 5~1000 MHz
  • Σύνθετη αντίσταση: 75 Ohm
  • Ζώνη διέλευσης: 470~694 MHz
    • Απώλειες διέλευσης: 2.5 dB (Typ.)
    • Απώλειες επιστροφής: 16 dB (Typ.)
  • 1η ζώνη αποκοπής: 5~434 MHz
    • Απόρριψη σήματος: 50 dB (Typ.)
  • 2η ζώνη αποκοπής: 735~1000 MHz
    • Απόρριψη σήματος: 50 dB (Typ.)
  • Στεγανότητα: IPx4
  • Απόδοση θωράκισης: Class A (EN 50083-2)

Μηχανικά Χαρακτηριστικά

  • Περίβλημα: Ορειχάλκινος σωλήνας
  • Συνδετήρες: 75 Ohm, αρσενικού και θηλυκού τύπου F
  • Σπείρωμα συνδετήρα: 3/8"-32UNEF inch
  • Διαστάσεις: 20.55(Ø) x 73(L) mm
  • Καθαρό βάρος (περίπου): 52 g

Έγραφα Υποστήριξης

FENGER® BPF-470-694 – Product Info ENG
