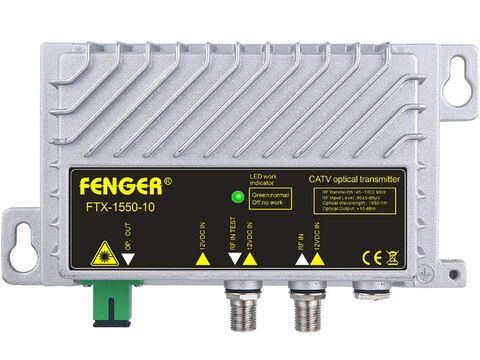

FENGER FTX-1550-10 Optical Transmitter
Οπτικός Πομπός CATV 1550 nm για Μετάδοση RF μέσω Οπτικής Ίνας
Ο FENGER FTX-1550-10 είναι οπτικός πομπός CATV 1550 nm που μετατρέπει το εισερχόμενο RF τηλεοπτικό σήμα σε οπτικό σήμα και το μεταδίδει μέσω μονότροπης οπτικής ίνας (Single Mode Fiber). Με αυτόν τον τρόπο, το σήμα μπορεί να μεταφερθεί από ένα κεντρικό σημείο προς απομακρυσμένα σημεία διανομής, όπου ένας συμβατός οπτικός δέκτης το μετατρέπει ξανά σε RF.
Ο πομπός είναι σχεδιασμένος για δίκτυα HFC (Hybrid Fiber Coaxial) και FTTH (Fiber To The Home) και υποστηρίζει εύρος συχνοτήτων 45–1002 MHz. Η τεχνολογία DFB Laser, η ενίσχυση GaAs και το ενσωματωμένο AGC (Automatic Gain Control) συμβάλλουν στη σταθερή και αξιόπιστη μετάδοση μέσω της οπτικής ίνας.
Κύρια Χαρακτηριστικά
- Μετατροπή RF σε οπτικό σήμα για μετάδοση μέσω οπτικής ίνας
- Οπτική μετάδοση στα 1550 nm
- Οπτική ισχύς εξόδου 10 mW (+10 dBm)
- Υποστήριξη Single Mode Fiber
- Εύρος συχνοτήτων 45–1002 MHz
- Τεχνολογία DFB Laser
- Ενίσχυση GaAs
- Ενσωματωμένο AGC (Automatic Gain Control)
- Υποστήριξη DVB-T/T2, DVB-C και DAB
- Κατάλληλος για δίκτυα HFC και FTTH
- Συμπαγές περίβλημα αλουμινίου για αποτελεσματική απαγωγή θερμότητας
- Συμπαγείς διαστάσεις για εύκολη εγκατάσταση
Τρόπος Λειτουργίας
RF Σήμα → FTX-1550-10 → Οπτικό Σήμα 1550 nm → Single Mode Fiber → Οπτικός Δέκτης → RF Σήμα
Ο FTX-1550-10 τοποθετείται στο σημείο εκπομπής του δικτύου και μετατρέπει το εισερχόμενο RF σήμα σε διαμορφωμένο οπτικό σήμα στα 1550 nm, το οποίο μεταδίδεται μέσω της οπτικής ίνας. Στο απομακρυσμένο άκρο, ο οπτικός δέκτης μετατρέπει το οπτικό σήμα ξανά σε RF για τη συνέχιση της διανομής προς τις τελικές εγκαταστάσεις.
Ιδανικό για
- Δίκτυα HFC
- Υποδομές FTTH
- Κεντρικά σημεία εκπομπής προς απομακρυσμένα σημεία διανομής
- Δίκτυα CATV με οπτική διασύνδεση
- Ξενοδοχεία και επαγγελματικές εγκαταστάσεις
- Πολυκατοικίες και κεντρικά δίκτυα τηλεοπτικής διανομής
Υβριδικά Δίκτυα Fibre/Coax (HFC)
Τα σύγχρονα CATV δίκτυα βασίζονται σε υβριδική αρχιτεκτονική HFC (Hybrid Fibre/Coax), συνδυάζοντας οπτική ίνα και ομοαξονικό καλώδιο για τη διανομή τηλεοπτικών και ευρυζωνικών υπηρεσιών.
Πώς λειτουργεί το HFC
- Μεταφορά μέσω οπτικής ίνας
Το σήμα μεταφέρεται από το Headend προς απομακρυσμένα σημεία του δικτύου μέσω οπτικής ίνας, με χαμηλές απώλειες και υψηλή ποιότητα μετάδοσης. - Μετατροπή RF σε οπτικό σήμα
Ένας οπτικός πομπός μετατρέπει το RF σήμα σε οπτικό σήμα, κατάλληλο για μετάδοση μέσω της οπτικής ίνας. - Οπτικός δέκτης / Node
Στο απομακρυσμένο σημείο, ένας οπτικός δέκτης (Optical Node) μετατρέπει το οπτικό σήμα ξανά σε RF. - Διανομή μέσω ομοαξονικού δικτύου
Το RF σήμα διανέμεται μέσω του ομοαξονικού δικτύου προς τους τελικούς χρήστες. Στα αμφίδρομα HFC δίκτυα, η ίδια αρχιτεκτονική υποστηρίζει και upstream μετάδοση από τους χρήστες προς το Headend.
Πλεονεκτήματα του HFC
- Μετάδοση σε μεγάλες αποστάσεις με χαμηλές απώλειες μέσω οπτικής ίνας
- Αμφίδρομη επικοινωνία downstream και upstream
- Συνδυασμός της υψηλής απόδοσης της οπτικής ίνας με την υφιστάμενη υποδομή ομοαξονικού δικτύου
- Υποστήριξη τηλεοπτικών και ευρυζωνικών υπηρεσιών
- Ευελιξία για επέκταση και αναβάθμιση του δικτύου
- Κατάλληλη αρχιτεκτονική για δίκτυα CATV και ευρυζωνικές υποδομές
