NOVKER NK4350-D1X Mini PRO – Compact OTDR Διπλού Μήκους Κύματος 26 dB
OTDR για FTTH, FTTx, Εγκατάσταση, Πιστοποίηση και Συντήρηση Οπτικών Δικτύων
Το NOVKER NK4350-D1X είναι ένα σύγχρονο και φορητό OTDR (Optical Time Domain Reflectometer), σχεδιασμένο για τεχνικούς οπτικών ινών που απαιτούν ακρίβεια, αξιοπιστία και πολλαπλές δυνατότητες μέτρησης σε μία συμπαγή συσκευή.
Αποτελεί μια ολοκληρωμένη λύση για εγκατάσταση, πιστοποίηση, συντήρηση και διάγνωση δικτύων οπτικών ινών, προσφέροντας γρήγορο εντοπισμό βλαβών, ανάλυση απωλειών και έλεγχο ποιότητας συνδέσεων σε εφαρμογές FTTH, FTTx, τηλεπικοινωνιακά δίκτυα, εταιρικές υποδομές και Data Centers.
Με υποστήριξη δύο μηκών κύματος 1310 / 1550 nm και δυναμικό εύρος έως 26 dB, το NK4350-D1X επιτρέπει τον ακριβή εντοπισμό συγκολλήσεων (splices), συνδέσεων (connectors), ανακλάσεων, σημείων εξασθένησης και βλαβών σε δίκτυα οπτικών ινών μικρών και μεσαίων αποστάσεων.

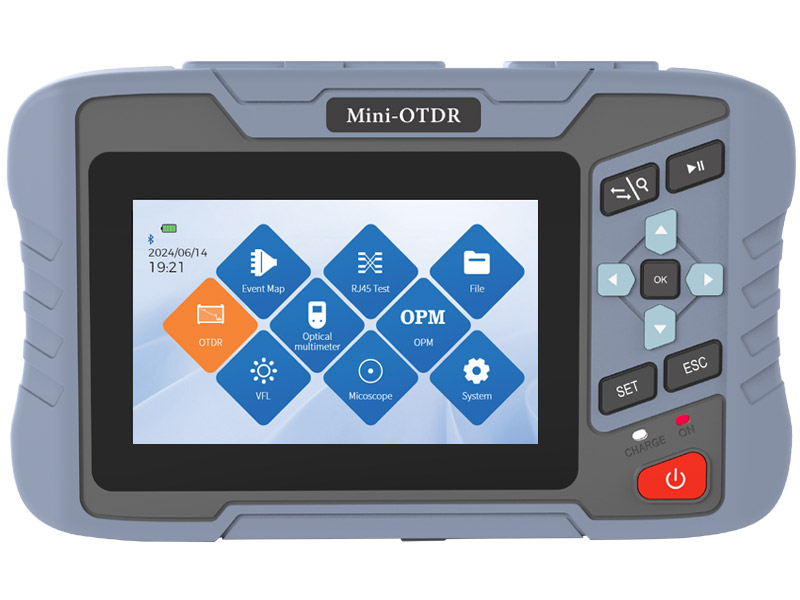

Η compact σχεδίασή του, η οθόνη IPS TFT-LCD 4.3" Multi-Touch και τα ενσωματωμένα εργαλεία μέτρησης το καθιστούν ιδανικό για καθημερινή χρήση στο πεδίο, ακόμη και σε περιορισμένους χώρους εγκατάστασης.
Κύρια Χαρακτηριστικά
- OTDR διπλού μήκους κύματος: 1310 / 1550 nm
- Δυναμικό εύρος: 26 dB (1310 nm) / 24 dB (1550 nm)

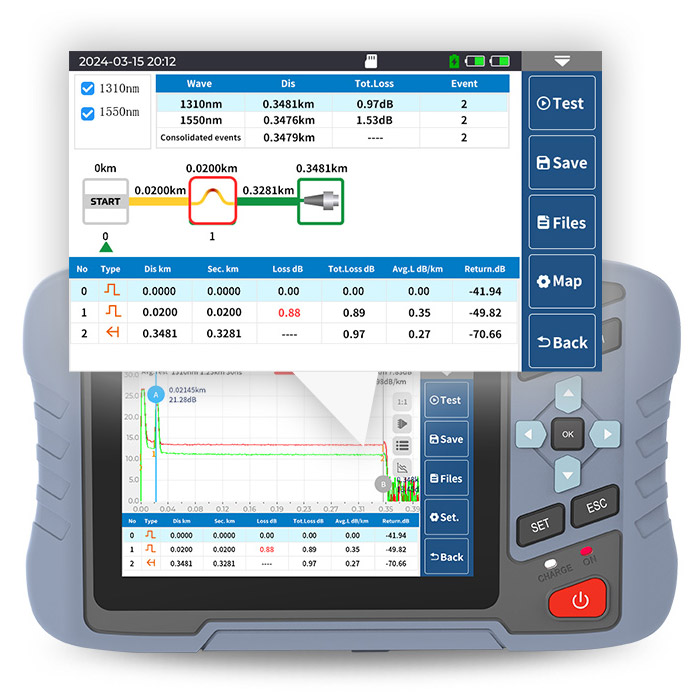

- Λειτουργία Event Map για άμεση απεικόνιση συμβάντων δικτύου
- Ενσωματωμένο Optical Power Meter (OPM)
- Ενσωματωμένη Optical Light Source (OLS)
- Ενσωματωμένο Visual Fault Locator (VFL)
- Λειτουργία Insertion Loss Test για μέτρηση απωλειών σύνδεσης
- Έλεγχος και ανίχνευση καλωδίων RJ45
- Μέτρηση μήκους και συνέχειας καλωδίων
- Έγχρωμη οθόνη IPS TFT-LCD 4.3" Multi-Touch
- Υποστήριξη αρχείων μέτρησης SOR
- Ενσωματωμένο Bluetooth για μεταφορά δεδομένων
- Εσωτερική μνήμη 8 GB
- Αποθήκευση άνω των 200.000 traces
- Ενσωματωμένος LED φακός για εργασίες πεδίου
- Υποστήριξη μικροσκοπίου ελέγχου ακροδέκτη οπτικής ίνας (προαιρετικά)
Υψηλή Απόδοση για Δίκτυα FTTH και FTTx
Με δυναμικό εύρος έως 26 dB, το NOVKER NK4350-D1X παρέχει αξιόπιστες μετρήσεις και γρήγορη διάγνωση προβλημάτων σε σύγχρονες εγκαταστάσεις οπτικών ινών.
Εντοπίζει με ακρίβεια:
- Συγκολλήσεις (Splices)
- Συνδέσεις (Connectors)
- Σημεία εξασθένησης
- Ανακλάσεις οπτικών σημάτων
- Βλάβες και διακοπές οπτικών ινών
Η δυνατότητα συνδυασμού OTDR, OPM, OLS, VFL και εργαλείων ελέγχου καλωδίων σε μία συσκευή μειώνει την ανάγκη για επιπλέον εξοπλισμό και αυξάνει την αποδοτικότητα του τεχνικού στο πεδίο.
Compact Σχεδίαση για Εργασία Πεδίου
Η μικρή και εργονομική κατασκευή του NOVKER NK4350-D1X επιτρέπει εύκολη μεταφορά και χρήση σε απαιτητικά σημεία εγκατάστασης, όπως:
- Φρεάτια οπτικών δικτύων
- Καμπίνες τηλεπικοινωνιών
- Περιορισμένους χώρους εγκατάστασης
- Σημεία συντήρησης δικτύων
Παρά το μικρό του μέγεθος, προσφέρει πλήρεις δυνατότητες μέτρησης και διάγνωσης για επαγγελματικές εφαρμογές οπτικών ινών.
Οθόνη IPS TFT-LCD 4.3" Multi-Touch
Η έγχρωμη οθόνη αφής υψηλής ευκρίνειας παρέχει καθαρή απεικόνιση:
- Καμπυλών OTDR
- Συμβάντων δικτύου
- Αποτελεσμάτων μέτρησης
- Αναλύσεων απωλειών
Το εύχρηστο περιβάλλον λειτουργίας επιτρέπει γρήγορη πρόσβαση στις βασικές λειτουργίες και μειώνει τον χρόνο ολοκλήρωσης των εργασιών.
Αποθήκευση και Μεταφορά Δεδομένων
Η εσωτερική μνήμη 8 GB επιτρέπει την αποθήκευση μεγάλου αριθμού μετρήσεων.
Η υποστήριξη αρχείων SOR εξασφαλίζει συμβατότητα με επαγγελματικά λογισμικά OTDR, ενώ η ενσωματωμένη λειτουργία Bluetooth επιτρέπει εύκολη μεταφορά δεδομένων και αποτελεσμάτων.
Αυτονομία
Το NOVKER NK4350-D1X διαθέτει διπλή μπαταρία λιθίου υψηλής χωρητικότητας, προσφέροντας αυτονομία έως 11 ώρες συνεχούς εργασίας.
Η μεγάλη διάρκεια λειτουργίας το καθιστά κατάλληλο για ολοήμερες εργασίες εγκατάστασης και συντήρησης χωρίς συχνές φορτίσεις.
Ενσωματωμένα Εργαλεία Μέτρησης
Optical Power Meter (OPM)
Για άμεσο έλεγχο οπτικής ισχύος και επαλήθευση της ποιότητας σύνδεσης.
Optical Light Source (OLS)
Για μετρήσεις απωλειών και έλεγχο οπτικών ζεύξεων.
Visual Fault Locator (VFL)
Για γρήγορο εντοπισμό διακοπών, κακών συνδέσεων και προβλημάτων στην οπτική ίνα.
Cable Tester
Για έλεγχο καλωδίων RJ45, μέτρηση μήκους και έλεγχο συνέχειας καλωδίων.
Ιδανικό για
- Δίκτυα FTTH και FTTx
- Εγκατάσταση και συντήρηση οπτικών ινών
- Εταιρικά δίκτυα οπτικών υποδομών
- Data Centers
- Τηλεπικοινωνιακά έργα πεδίου
- Εντοπισμό και αποκατάσταση βλαβών
- Τεχνικούς εγκατάστασης και συντήρησης δικτύων
Γιατί να επιλέξετε το NOVKER NK4350-D1X Mini PRO
Το NOVKER NK4350-D1X Mini PRO αποτελεί μια ολοκληρωμένη all-in-one λύση μέτρησης και διάγνωσης για επαγγελματίες οπτικών ινών.
Συνδυάζει φορητότητα, ακρίβεια, μεγάλη αυτονομία και πολλαπλές λειτουργίες ελέγχου σε μία compact συσκευή, προσφέροντας ταχύτητα, αξιοπιστία και ευκολία χρήσης σε κάθε στάδιο εγκατάστασης, πιστοποίησης και συντήρησης σύγχρονων δικτύων οπτικών ινών.
NK4350-D1X OTDR
- Οθόνη IPS TFT-LCD 4,3" με ανάλυση 800 × 480 και υποστήριξη πολλαπλής αφής (Multi-Touch).
- Επεξεργαστής υψηλής ταχύτητας με τεχνολογία κλιμάκωσης καμπύλης για ταχύτερη και ομαλότερη ανάλυση OTDR.
- Υποστήριξη ανίχνευσης κατάστασης σύνδεσης οπτικής ίνας.
- Υποστήριξη ρυθμίσεων καλωδίων εκκίνησης (Launch Fiber) και τερματισμού (Receive Fiber), καθώς και λειτουργίας Pass/Fail για γρήγορη αξιολόγηση μετρήσεων.
- Συμβατότητα με δίκτυα GPON / EPON, XG-PON / XGS-PON και 25G / 50G PON Optical Power Meter (OPM).

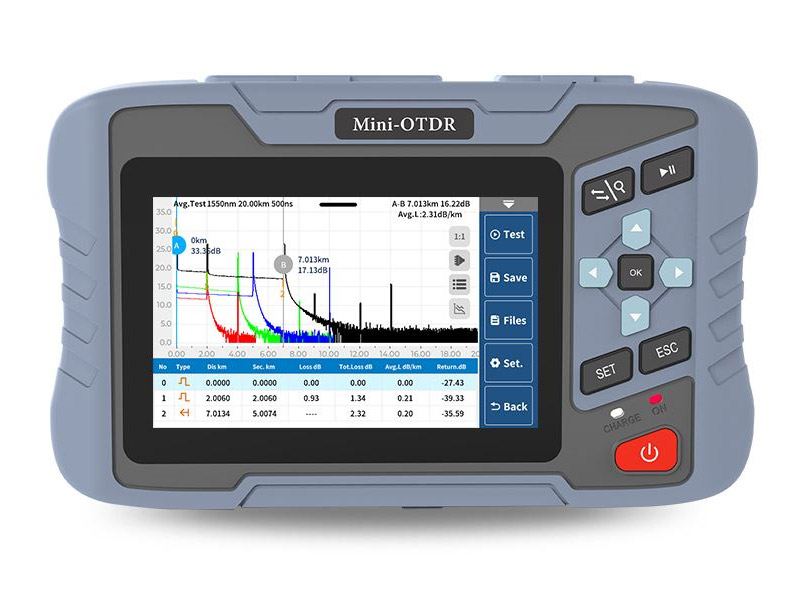

- Ταυτόχρονη προβολή πολλαπλών καμπυλών OTDR για εύκολη σύγκριση και ανάλυση μετρήσεων.
- Event Map για γρήγορη και εύκολα κατανοητή απεικόνιση των συμβάντων της οπτικής ζεύξης.
- Εσωτερική μνήμη 8 GB με δυνατότητα αποθήκευσης περισσότερων από 200.000 καμπυλών OTDR.
- OTDR διπλού μήκους κύματος 1310 nm / 1550 nm, με δυνατότητα ταυτόχρονης δοκιμής και σύγκρισης καμπυλών.
- Τυφλή ζώνη συμβάντος (Event Dead Zone) ≤ 1.5 m.
- Δυναμική εμβέλεια OTDR έως 26 dB.
- Εύρος μέτρησης από 100 m έως 260 km.
- Optical Power Meter (OPM) με εύρος μέτρησης από -50 έως +26 dBm.
- Optical Light Source (OLS) στα 1310 / 1550 nm με έξοδο -5 dBm.
- Visual Fault Locator (VFL) ισχύος ≥ 10 mW για γρήγορο εντοπισμό σπασιμάτων και κακής σύνδεσης οπτικών ινών.
- Μέτρηση μήκους, ακολουθίας αγωγών (Wire Map) και κατάστασης καλωδίων δικτύου RJ45.
- Υποστήριξη ενεργού ελέγχου τροφοδοσίας PoE έως 60 Volt.
- Υποστήριξη κάρτας TF (microSD), θύρας USB Type-C και USB Flash Drive για εύκολη αποθήκευση και εξαγωγή δεδομένων.
- Εξαγωγή μετρήσεων σε τυποποιημένη μορφή αρχείων SOR, συμβατή με λογισμικά ανάλυσης OTDR.
- Ισχυρός οπίσθιος φωτισμός για άριστη ευκρίνεια της οθόνης ακόμη και σε έντονο ηλιακό φωτισμό.
- Διπλή μπαταρία Li-Polymer 3,7 V / 5.000 mAh, με αυτονομία λειτουργίας έως 11 ώρες.
- Εργονομικός σχεδιασμός με ανθεκτική κατασκευή για άνετη και ασφαλή χρήση στο πεδίο.
Υποστηρίζει το OTDR ταυτόχρονη μέτρηση διπλού μήκους κύματος;
Ναι, το μοντέλο NK4350-D1X (1310/1550nm) υποστηρίζει ταυτόχρονη μέτρηση διπλού μήκους κύματος.
Ποιους συνδετήρες υποστηρίζει το OTDR;

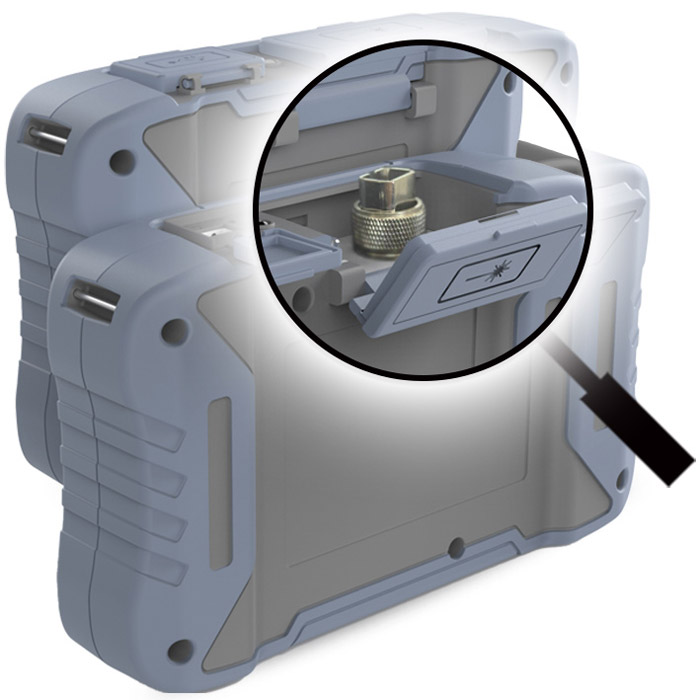

Το OTDR NK4350-D1X διαθέτει συνδετήρα SC/UPC (εναλλακτικά FC/UPC και ST/UPC).
Υποστηρίζει το OTDR οθόνη αφής;
Ναι, οι χρήστες μπορούν να το ελέγξουν με 3 μεθόδους. Η πρώτη είναι μέσω οθόνης αφής, η δεύτερη μέσω φυσικών πλήκτρων και η τρίτη μέσω bluetooth που συνδέεται με το κινητό τηλέφωνο των χρηστών.
Η οθόνη δείχνει καθαρά σε εξωτερικό χώρο με δυνατό ήλιο;
Ναι, οι χρήστες μπορούν να ενεργοποιήσουν τη "λειτουργία ισχυρού φωτισμού" στις ρυθμίσεις συστήματος (System > Power > Strong Light Mode).

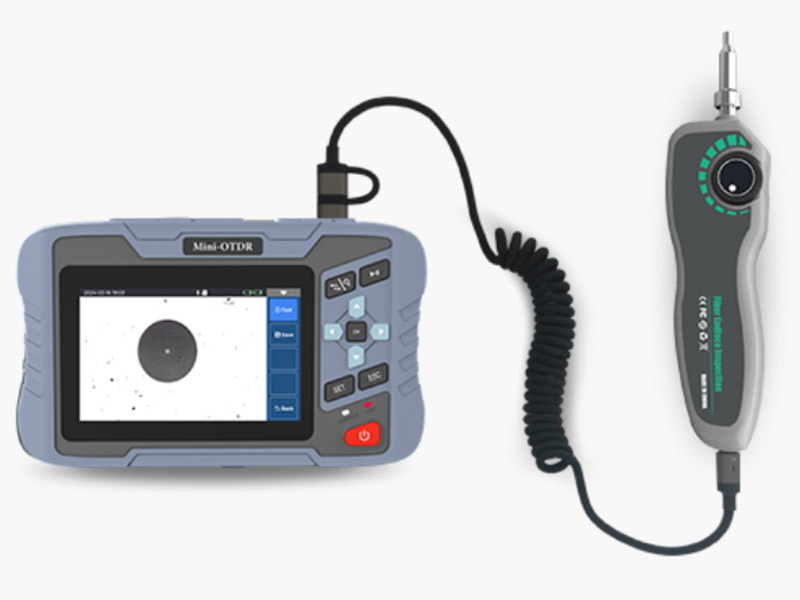

Το OTDR διαθέτει αισθητήρα για έλεγχο της τελικής επιφάνειας του οπτικού συνδετήρα;
Ο αισθητήρας πωλείται ξεχωριστά. Μπορείτε να δείτε περισσότερες λεπτομέρειες στον σύνδεσμο, https://www.kosmosat.gr/fiber-...
Πόσες λειτουργίες μέτρησης υποστηρίζει το OTDR;
Αυτόματη δοκιμή, δοκιμή μέσου όρου και δοκιμή σε πραγματικό χρόνο.
Μπορεί το OTDR να ελέγξει Multi Mode οπτικές ίνες;
Όχι, ελέγχει μόνο Single Mode οπτικές ίνες.
Ποιες γλώσσες Μενού υποστηρίζει το OTDR;
Αγγλικά, Γερμανικά, Γαλλικά, Ισπανικά, Πορτογαλικά, Βιετναμέζικα και Κινέζικα.
