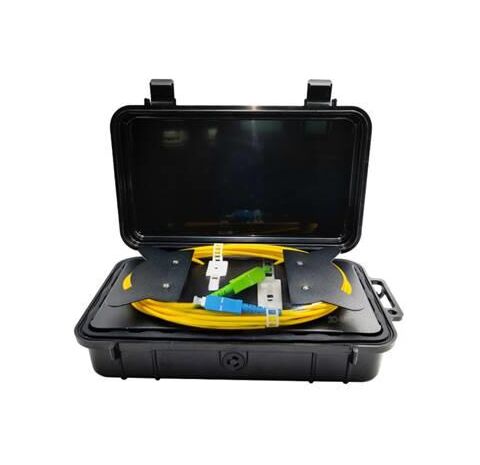

FENGER LCB150-7S-SUSA OTDR Launch Cable
Καλώδιο Εκκίνησης OTDR 150 m με συνδετήρες SC/UPC – SC/APC
Το καλώδιο εκκίνησης OTDR (Launch Cable) είναι ειδικά σχεδιασμένο για μετρήσεις οπτικών ινών με OTDR, μειώνοντας τη νεκρή ζώνη (Dead Zone) που προκαλεί ο αρχικός παλμός και εξασφαλίζοντας ακριβείς και αξιόπιστες μετρήσεις απωλειών.
Χρησιμοποιείται στην αρχή και, όπου απαιτείται, στο τέλος της οπτικής ζεύξης, επιτρέποντας την πλήρη αξιολόγηση όλων των συνδέσεων της γραμμής, συμπεριλαμβανομένων των πρώτων και τελευταίων συνδέσμων που διαφορετικά δεν θα μπορούσαν να μετρηθούν με ακρίβεια.
Αποτελεί ιδανική επιλογή για εγκαταστάσεις και συντήρηση δικτύων οπτικών ινών, καθώς και για εφαρμογές FTTH, τηλεπικοινωνιών και CATV, προσφέροντας υψηλή ακρίβεια και αξιοπιστία σε κάθε μέτρηση.
Χαρακτηριστικά & Πλεονεκτήματα
- Βελτιώνει σημαντικά την ακρίβεια των μετρήσεων OTDR.
- Μειώνει τη νεκρή ζώνη (Dead Zone), επιτρέποντας την αξιόπιστη μέτρηση των πρώτων και τελευταίων συνδέσεων.
- Ανθεκτική θήκη μεταφοράς που προστατεύει το καλώδιο κατά τη μεταφορά και την αποθήκευση.
- Δυνατότητα αντικατάστασης των καλωδίων εισόδου και εξόδου από τον χρήστη (απαιτείται ματίστρα σύντηξης).
- Ιδανικό για χρήση τόσο στο πεδίο όσο και στο εργαστήριο.
- Κατάλληλο για συγκριτικές δοκιμές και επαλήθευση βαθμονόμησης συστημάτων.
- Επιτρέπει τη δημιουργία βρόχου επαναφοράς (Receive/Launch Loop) για ολοκληρωμένες δοκιμές μετάδοσης μεγάλων αποστάσεων.
LCB150-7S-SUSA
- Fiber Type: 9/125 Singlemode G.657.A1
- Fiber Length: 150 Meters
- Connectorized Cord Cables: 1 Meter, Ø 3 mm
- Connector Type 1: SC/UPC
- Connector Type 2: SC/APC
- Fiber Coil Loss: 0.35dB/Km at 1310 nm (typical)
- Operating Temperature: -10° to +50° C
- Storage Temperature: -40° to +70° C
- Humidity: 0 to 95%, non-condensing
- Color: Black
- Material: SR polypropylene
- Dimensions: 240 x 142 x 67 mm
- Weight: 0.90 Kg
Πώς να δημιουργήσετε ένα ίχνος βασικής γραμμής χρησιμοποιώντας Fiber Rings
- Χρησιμοποιήστε το Fiber Ring ως καλώδιο εκκίνησης. Συνδέστε το Fiber Ring μεταξύ του OTDR και του συνδέσμου ίνας που έχετε υπό δοκιμή. Αυτό θα σας επιτρέψει να μετρήσετε την απώλεια της κοντινής σύνδεσης.
- Χρησιμοποιήστε το Fiber Ring ως καλώδιο λήψης. Συνδέστε το Fiber Ring στον μακρινό συνδετήρα του συνδέσμου ίνας που έχετε υπό δοκιμή. Αυτό θα σας επιτρέψει να μετρήσετε την απώλεια της μακρινής σύνδεσης.
- Χρησιμοποιώντας το Fiber Ring ως καλώδιο εκπομπής και λήψης, μπορείτε να μετρήσετε τη συνολική απώλεια εισαγωγής του συνδέσμου ίνας που έχετε υπό δοκιμή.
