NOVKER NK4350-D1X Mini PRO
Compact OTDR Διπλού Μήκους Κύματος 26 dB
Επαγγελματικό OTDR για FTTH, FTTx, Data Centers και Εργασίες Πεδίου
Το NOVKER NK4350-D1X Mini PRO είναι ένα φορητό επαγγελματικό OTDR (Optical Time Domain Reflectometer), σχεδιασμένο για εγκατάσταση, πιστοποίηση, συντήρηση και διάγνωση δικτύων οπτικών ινών.
Υποστηρίζει δύο μήκη κύματος 1310 / 1550 nm και προσφέρει δυναμικό εύρος έως 26 dB, επιτρέποντας τον ακριβή εντοπισμό συγκολλήσεων, συνδετήρων, ανακλάσεων, σημείων εξασθένησης και βλαβών.
Η compact σχεδίαση, η 4.3" IPS TFT-LCD Multi-Touch οθόνη και τα ενσωματωμένα εργαλεία OPM, OLS, VFL και Cable Tester προσφέρουν ολοκληρωμένες δυνατότητες μέτρησης και διάγνωσης σε μία φορητή συσκευή για καθημερινή χρήση στο πεδίο.
Κύρια Χαρακτηριστικά
- OTDR διπλού μήκους κύματος: 1310 / 1550 nm
- Δυναμικό εύρος: 26 dB / 24 dB

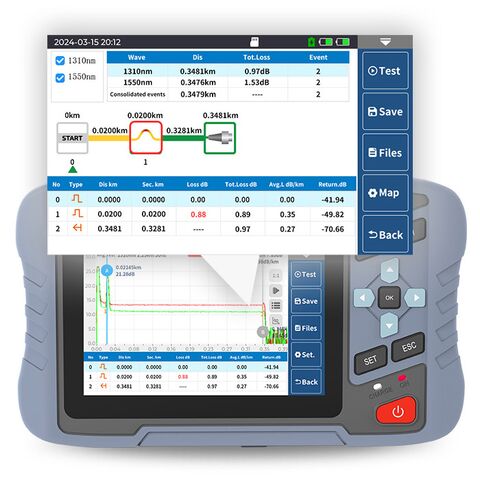

- Event Map για άμεση απεικόνιση συμβάντων
- Optical Power Meter (OPM)
- Optical Light Source (OLS)
- Visual Fault Locator (VFL)
- Insertion Loss Test για μέτρηση απωλειών σύνδεσης
- Cable Tester για καλώδια RJ45
- Μέτρηση μήκους και συνέχειας καλωδίων
- 4.3" IPS TFT-LCD Multi-Touch οθόνη
- Υποστήριξη αρχείων μέτρησης SOR
- Bluetooth για μεταφορά δεδομένων
- Εσωτερική μνήμη 8 GB
- Αποθήκευση άνω των 200.000 traces
- Ενσωματωμένος LED φακός

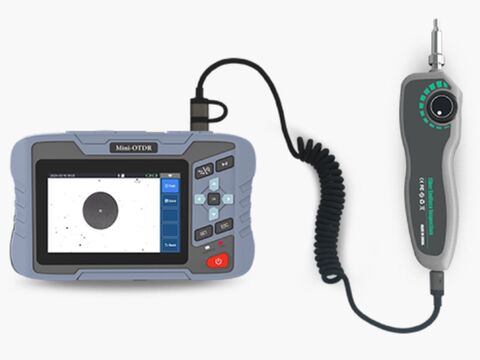

- Υποστήριξη προαιρετικού μικροσκοπίου ελέγχου ακροδεκτών οπτικών ινών
- Αυτονομία έως 11 ώρες συνεχούς λειτουργίας
Ακριβής Διάγνωση Οπτικών Ζεύξεων
Το NK4350-D1X επιτρέπει τον γρήγορο εντοπισμό και την αξιολόγηση:
- Συγκολλήσεων (Splices)
- Συνδετήρων (Connectors)
- Σημείων εξασθένησης
- Ανακλάσεων
- Βλαβών και διακοπών οπτικών ινών
Ο συνδυασμός OTDR, OPM, OLS, VFL και Cable Tester περιορίζει την ανάγκη χρήσης διαφορετικών οργάνων και διευκολύνει την ολοκληρωμένη διάγνωση στο πεδίο.
Compact Σχεδίαση για Εργασία Πεδίου
Η εργονομική και compact κατασκευή του NK4350-D1X Mini PRO διευκολύνει τη μεταφορά και τη χρήση σε απαιτητικά σημεία εγκατάστασης, όπως τηλεπικοινωνιακές καμπίνες, φρεάτια και περιορισμένους χώρους.
Παρά τις μικρές διαστάσεις του, προσφέρει ολοκληρωμένες δυνατότητες μέτρησης και διάγνωσης για επαγγελματικές εφαρμογές οπτικών ινών.

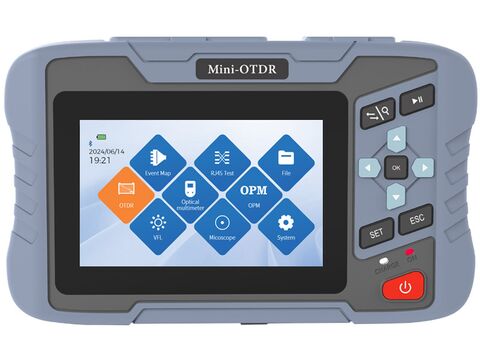

Οθόνη 4.3" Multi-Touch
Η έγχρωμη IPS TFT-LCD 4.3" Multi-Touch οθόνη παρέχει καθαρή απεικόνιση των καμπυλών OTDR, των συμβάντων και των αποτελεσμάτων μέτρησης.
Το εύχρηστο περιβάλλον λειτουργίας επιτρέπει γρήγορη πρόσβαση στις βασικές λειτουργίες και αποτελεσματική αξιολόγηση των αποτελεσμάτων.
Αποθήκευση και Μεταφορά Δεδομένων
Η εσωτερική μνήμη 8 GB επιτρέπει την αποθήκευση περισσότερων από 200.000 traces. Η υποστήριξη αρχείων SOR εξασφαλίζει συμβατότητα με επαγγελματικά λογισμικά OTDR, ενώ το Bluetooth διευκολύνει τη μεταφορά δεδομένων και αποτελεσμάτων.
Αυτονομία
Η συσκευή διαθέτει διπλή μπαταρία λιθίου υψηλής χωρητικότητας και προσφέρει αυτονομία έως 11 ώρες συνεχούς λειτουργίας, επιτρέποντας αξιόπιστη χρήση σε ολοήμερες εργασίες εγκατάστασης, πιστοποίησης και συντήρησης.
Ενσωματωμένα Εργαλεία Μέτρησης
- Optical Power Meter (OPM): Για μέτρηση οπτικής ισχύος και έλεγχο της ποιότητας της οπτικής σύνδεσης.
- Optical Light Source (OLS): Για μετρήσεις απωλειών και έλεγχο οπτικών ζεύξεων.
- Visual Fault Locator (VFL): Για γρήγορο εντοπισμό διακοπών, κακών συνδέσεων και προβλημάτων στην οπτική ίνα.
- Cable Tester: Για έλεγχο καλωδίων RJ45, μέτρηση μήκους και έλεγχο συνέχειας.
Ιδανικό για
- Δίκτυα FTTH και FTTx
- Εγκατάσταση και πιστοποίηση οπτικών ινών
- Εταιρικά δίκτυα και υποδομές
- Data Centers
- Τηλεπικοινωνιακά έργα πεδίου
- Εντοπισμό και αποκατάσταση βλαβών
- Τεχνικούς εγκατάστασης και συντήρησης οπτικών δικτύων
Συνοπτικά
Το NOVKER NK4350-D1X Mini PRO συνδυάζει OTDR 26 dB, OPM, OLS, VFL και Cable Tester σε μία compact επαγγελματική συσκευή, με 4.3" Multi-Touch οθόνη, 8 GB μνήμη, αποθήκευση άνω των 200.000 traces και αυτονομία έως 11 ώρες, προσφέροντας ολοκληρωμένη λύση για εγκατάσταση, πιστοποίηση, συντήρηση και διάγνωση δικτύων οπτικών ινών.
NK4350-D1X OTDR
- Τύπος: Mini PRO OTDR διπλού μήκους κύματος
- Μήκη κύματος: 1310 / 1550 nm
- Τύπος οπτικής ίνας: Single-Mode (G.652)
- Δυναμικό εύρος: 26 dB @ 1310 nm / 24 dB @ 1550 nm
- Εύρος μέτρησης: 100 m – 260 km
- Event Dead Zone: ≤1.5 m
- Attenuation Dead Zone: ≤8 m
- Πλάτος παλμού: 3 ns – 20 μs
- Ανάλυση δειγματοληψίας: 0.001 m
- Ανάλυση απωλειών: 0.001 dB
- Ακρίβεια απόστασης: ±(1 m + διάστημα δειγματοληψίας + 0.005% × μετρούμενη απόσταση)

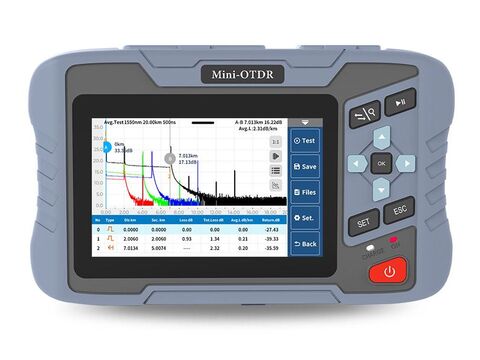

- Ταυτόχρονη προβολή καμπυλών: Ναι
- Event Map: Ναι
- Launch / Receive Fiber: Ναι
- Pass/Fail: Ναι
- Ανίχνευση σύνδεσης οπτικής ίνας: Ναι
- Αρχεία μέτρησης: SOR
Οθόνη
- Τύπος: IPS TFT-LCD
- Μέγεθος: 4.3″
- Ανάλυση: 800 × 480 pixels
- Χειρισμός: Capacitive Multi-Touch
- Οπίσθιος φωτισμός: Υψηλής φωτεινότητας για χρήση σε εξωτερικούς χώρους και έντονο ηλιακό φωτισμό
Optical Power Meter (OPM)
- Εύρος μέτρησης: -50 έως +26 dBm
- Υποστήριξη PON: GPON / EPON, XG-PON / XGS-PON, 25G / 50G PON
Optical Light Source (OLS)
- Μήκη κύματος: 1310 / 1550 nm
- Ισχύς εξόδου: -5 dBm
Visual Fault Locator (VFL)
- Μήκος κύματος: 650 nm ±20 nm
- Ισχύς εξόδου: ≥10 mW
RJ45 Cable Tester
- Έλεγχος: Μήκος καλωδίου, Wire Map και κατάσταση καλωδίων RJ45
- Μέγιστο μήκος ελέγχου: <300 m
- PoE Test: Ανίχνευση ενεργής τάσης έως 60 V
Αποθήκευση & Συνδεσιμότητα
- Εσωτερική μνήμη: 8 GB
- Αποθήκευση: >200.000 καμπύλες OTDR
- Εξωτερική αποθήκευση: TF (microSD), USB Type-C, USB Flash Drive
- Bluetooth: Υποστήριξη ελέγχου και μεταφοράς δεδομένων μέσω εφαρμογής
- Μορφή αρχείων OTDR: SOR
Τροφοδοσία
- Μπαταρίες: 2 × Li-Polymer 3.7 V / 5000 mAh
- Αυτονομία: έως 11 ώρες
- Τροφοδοσία: AC/DC adapter
Κατασκευή
- Σχεδιασμός: Εργονομικός και ανθεκτικός για επαγγελματική χρήση στο πεδίο
- Διαστάσεις: 189 × 115 × 43 mm
- Βάρος: ≤0.6 kg
- Θερμοκρασία λειτουργίας: -10°C έως +50°C
- Υγρασία λειτουργίας: 0–95% RH, χωρίς συμπύκνωση
Υποστηρίζει το OTDR ταυτόχρονη μέτρηση διπλού μήκους κύματος;
Ναι. Το NOVKER NK4350-D1X υποστηρίζει ταυτόχρονη μέτρηση και σύγκριση στα 1310 / 1550 nm.
Ποιους συνδετήρες υποστηρίζει το OTDR;

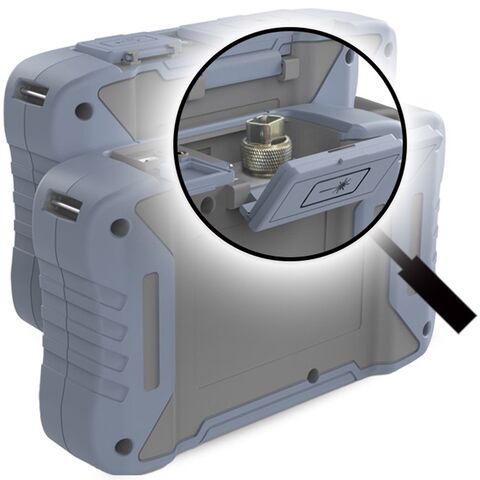

Το OTDR διαθέτει συνδετήρα SC/UPC, με εναλλακτικές επιλογές FC/UPC και ST/UPC.
Υποστηρίζει το OTDR οθόνη αφής;
Ναι. Η συσκευή μπορεί να ελεγχθεί με τρεις τρόπους:
- Μέσω της οθόνης αφής
- Μέσω των φυσικών πλήκτρων
- Μέσω Bluetooth και κινητού τηλεφώνου
Η οθόνη είναι ευανάγνωστη σε εξωτερικό χώρο με έντονο ηλιακό φως;
Ναι. Η συσκευή διαθέτει Strong Light Mode, το οποίο ενεργοποιείται από το μενού System > Power > Strong Light Mode για βελτιωμένη ορατότητα σε έντονο φωτισμό.
Διαθέτει αισθητήρα για έλεγχο της τελικής επιφάνειας του οπτικού συνδετήρα;
Ο αισθητήρας ελέγχου της τελικής επιφάνειας του συνδετήρα διατίθεται προαιρετικά και πωλείται ξεχωριστά.
Πόσες λειτουργίες μέτρησης υποστηρίζει;
Υποστηρίζει τρεις λειτουργίες:
- Automatic Test
- Average Test
- Real-Time Test
Μπορεί το OTDR να ελέγξει Multi Mode οπτικές ίνες;
Όχι. Το NK4350-D1X προορίζεται για μέτρηση Single Mode οπτικών ινών.
Ποιες γλώσσες υποστηρίζει το μενού;
Το μενού υποστηρίζει: Αγγλικά, Γερμανικά, Γαλλικά, Ισπανικά, Πορτογαλικά, Βιετναμέζικα και Κινέζικα.
