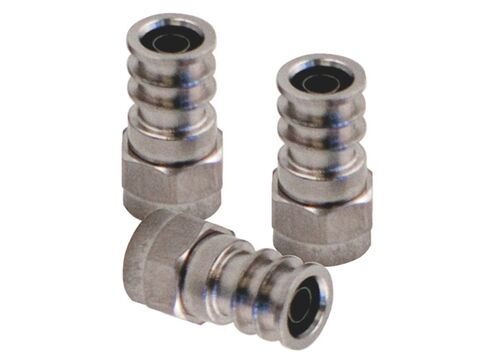

CABELCON® F-59-ALM 3.7/6.4 F Crimp Connector for Mini COAX
Συνδετήρας F Αρσενικός Συμπίεσης για Ομοαξονικά Καλώδια Mini COAX Ø5.0 mm
Ο CABELCON® F-59-ALM 3.7/6.4 είναι επαγγελματικός συνδετήρας F αρσενικού τύπου συμπίεσης, σχεδιασμένος για ομοαξονικά καλώδια Mini COAX Ø5.0 mm. Η κατασκευή από ορείχαλκο CuZn39Pb3 προσφέρει μηχανική αντοχή και αξιόπιστη σύνδεση, ενώ η τεχνολογία συμπίεσης συμβάλλει στη σταθερή εφαρμογή του συνδετήρα στο καλώδιο και στη διατήρηση της ποιότητας του σήματος.
Κύρια Χαρακτηριστικά
- Τύπος συνδετήρα: F αρσενικός συμπίεσης
- Συμβατός τύπος καλωδίου: Mini COAX
- Εξωτερική διάμετρος καλωδίου: Ø5.0 mm
- Διάμετρος διηλεκτρικού: έως Ø3.5 mm
- Σύνθετη αντίσταση: 75 Ohm
- Υλικό κατασκευής: Ορείχαλκος CuZn39Pb3
- Κατασκευή: Εξ ολοκλήρου μεταλλικός
- Τύπος εγκατάστασης: Εσωτερική
Πλεονεκτήματα
- Αξιόπιστη σύνδεση συμπίεσης για σταθερό και ασφαλή τερματισμό του καλωδίου
- Υψηλή ηλεκτρομαγνητική θωράκιση RFI για περιορισμό των παρεμβολών
- Σύνθετη αντίσταση 75 Ohm για αξιόπιστη μετάδοση σήματος
- Ανθεκτική μεταλλική κατασκευή για μακροχρόνια χρήση
- Επαγγελματική εφαρμογή σε απαιτητικές εγκαταστάσεις RF και τηλεοπτικής διανομής
Εφαρμογές
- Εγκαταστάσεις τηλεοπτικής διανομής TV
- Δορυφορικά συστήματα SAT
- Δίκτυα RF
- Επαγγελματικές εγκαταστάσεις με ομοαξονικά καλώδια Mini COAX Ø5.0 mm
Συμβατό Εργαλείο Συμπίεσης
- HT-106D Coaxial Crimping Tool
F-59-ALM 3.7/6.4
Τεχνικά Χαρακτηριστικά
- Εύρος συχνοτήτων: 0.3 MHz έως 3 GHz
- Ονομαστική σύνθετη αντίσταση: 75 Ω
- Ονομαστική ένταση ρεύματος: Σύμφωνα με τα χαρακτηριστικά του καλωδίου
- Απώλειες επιστροφής: ≥38.0 dB σε συχνότητα 1 GHz
- Αντίσταση μεταφοράς: <5.0 mΩ/m σε συχνότητες 5–30 MHz (Κλάση A)
- Θωράκιση: >85.0 dB σε συχνότητες 30–1000 MHz (Κλάση A)
- Απώλειες εισαγωγής: <0.06 dB σε συχνότητα 3 GHz
- Θερμοκρασία λειτουργίας: -40 έως +100 °C
- Μέγιστη αντοχή σε εφελκυσμό: 200 N
Φυσικά Χαρακτηριστικά
- Υλικό σώματος: Ορείχαλκος CuZn39Pb3
- Επιμετάλλωση σώματος: Nitin-6
Η τοποθέτηση του συνδετήρα είναι μια γρήγορη και εύκολη διαδικασία
- Προετοιμάστε την άκρη του καλωδίου απογυμνώνοντας τον εσωτερικό αγωγό σε μήκος 6.5 mm και το διηλεκτρικό με την πλεξούδα σε μήκος 6.5 mm
- Διπλώστε την πλεξούδα πάνω από το περίβλημα του καλωδίου
- Περάστε την άκρη του καλωδίου στον συνδετήρα
- Συμπιέστε τον συνδετήρα στο καλώδιο με το Crimping Tool
