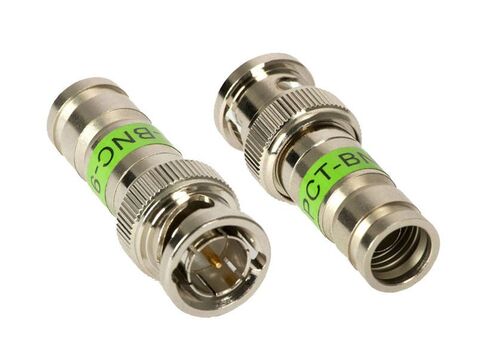

PCT® BNC-9 Compression Connector for CCTV RG-6 Cable
Επαγγελματικός Συνδετήρας BNC Αρσενικός Συμπίεσης για Καλώδια RG6
Ο PCT-BNC-9 της PCT International είναι επαγγελματικός συνδετήρας BNC αρσενικός τύπου compression, σχεδιασμένος για αξιόπιστες συνδέσεις σε συστήματα CCTV και Baseband Video. Η τεχνολογία συμπίεσης και η μεταλλική κατασκευή από ορείχαλκο C360 εξασφαλίζουν σταθερή εφαρμογή, υψηλή μηχανική αντοχή και αξιόπιστη μετάδοση σήματος.
Είναι συμβατός με ομοαξονικά καλώδια Coax 9 / RG6 διπλής, τριπλής ή τετραπλής θωράκισης, με διάμετρο διηλεκτρικού έως 4.8 mm. Ο σχεδιασμός με διπλούς δακτυλίους συμπίεσης 360° συμβάλλει στη σταθερή συγκράτηση του καλωδίου και στη στεγανοποίηση της σύνδεσης.
Κύρια Χαρακτηριστικά
- Τύπος συνδετήρα: BNC αρσενικός, compression
- Σύνθετη αντίσταση: 75 Ohm
- Συμβατότητα: Ομοαξονικά καλώδια Coax 9 / RG6
- Θωράκιση καλωδίου: Διπλή, τριπλή ή τετραπλή
- Μέγιστη διάμετρος διηλεκτρικού: 4.8 mm
- Υλικό κατασκευής: Ορείχαλκος C360
- Μηχανισμός συμπίεσης: Διπλοί δακτύλιοι συμπίεσης 360°
- Στεγανοποίηση: Αδιάβροχος τερματισμός
- Επικάλυψη κασσίτερου στην είσοδο: Για ευκολότερη εισαγωγή του καλωδίου
- Θωράκιση RFI: Υψηλή προστασία από ηλεκτρομαγνητικές παρεμβολές
- Εγκατάσταση: Εσωτερική και εξωτερική χρήση
Πλεονεκτήματα
- Ασφαλής συγκράτηση καλωδίου: Ο μηχανισμός διπλής συμπίεσης εξασφαλίζει σταθερή σύνδεση
- Στεγανοποίηση: Προστατεύει τη σύνδεση από την εισροή υγρασίας
- Εύκολη εγκατάσταση: Ο σχεδιασμός ορατής εισαγωγής διευκολύνει τον έλεγχο της σωστής τοποθέτησης
- Μειωμένες απώλειες σήματος: Κατάλληλος για απαιτητικές εφαρμογές CCTV και Baseband Video
- Υψηλή θωράκιση RFI: Βελτιώνει την προστασία από παρεμβολές μέσω της επαφής με την πλεξούδα του καλωδίου
- Εξοικονόμηση χώρου: Το μικρό μήκος μετά τη συμπίεση διευκολύνει την εγκατάσταση σε περιορισμένους χώρους
Εφαρμογές
- Εγκαταστάσεις CCTV
- Συστήματα Baseband Video
- Επαγγελματικά συστήματα επιτήρησης και ασφάλειας
- Δίκτυα ομοαξονικών καλωδίων 75 Ohm
- Εγκαταστάσεις όπου απαιτείται αξιόπιστος και στεγανός τερματισμός RG6
Συμβατό Εργαλείο
- MASTER® All-In-One Compression Tool
BNC-9
Τεχνικά Χαρακτηριστικά
- Εύρος συχνοτήτων: 5 MHz έως 3 GHz
- Ονομαστική σύνθετη αντίσταση: 75 Ω
- Απώλειες επιστροφής: Ελάχιστη τιμή -30 dB στα 1 GHz
- Αποτελεσματικότητα θωράκισης: Τουλάχιστον 80 dB
- Απώλειες εισαγωγής: <0.2 dB στα 1 GHz
- Τάση λειτουργίας: 90 V AC συνεχούς λειτουργίας στα 60 Hz
- Θερμοκρασία λειτουργίας: -40 έως +60 °C
- Αντοχή συγκράτησης καλωδίου: >50 lb (22.68 kg), σε θερμοκρασία περιβάλλοντος
- Δύναμη εισαγωγής καλωδίου: Μέγιστη τιμή <15 lb, σε θερμοκρασία περιβάλλοντος
Φυσικά Χαρακτηριστικά
- Μήκος πριν από τη συμπίεση: 36.99 mm
- Μήκος μετά τη συμπίεση: 32.55 mm
- Διάμετρος ακίδας: 1.37 mm
- Μηχανισμός σύνδεσης: Αρσενικός συνδετήρας BNC 75 Ω με σύστημα ασφάλισης τύπου Bayonet
- Υλικό κατασκευής: Ορείχαλκος με επινικελίωση
- Μονωτικό υλικό: Delrin
- Υλικό ακίδας: Χαλκός-βηρύλλιο / ορείχαλκος με επιχρύσωση
Η τοποθέτηση του συνδετήρα είναι μια γρήγορη και εύκολη διαδικασία
- Προετοιμάστε την άκρη του καλωδίου απογυμνώνοντας τον εσωτερικό αγωγό σε μήκος 9.5 mm (3/8") και το διηλεκτρικό με την πλεξούδα σε μήκος 6.4 mm (1/4")
- Διπλώστε την πλεξούδα πάνω από το περίβλημα του καλωδίου
- Περάστε την άκρη του καλωδίου στον συνδετήρα
- Συμπιέστε τον συνδετήρα στο καλώδιο με το εργαλείο συμπίεσης
