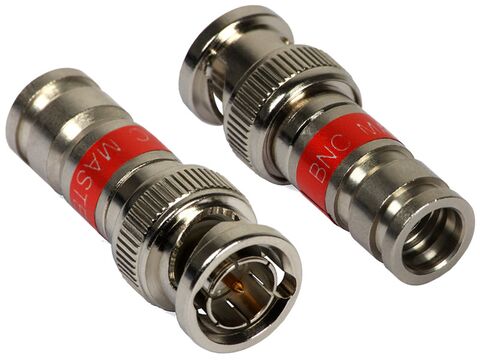

MASTER® BNC-59 Compression Connector for CCTV RG-59 Cable
Επαγγελματικός Συνδετήρας BNC Αρσενικός Συμπίεσης για Καλώδια RG59
Ο MASTER® BNC-59 είναι επαγγελματικός συνδετήρας BNC αρσενικού τύπου συμπίεσης, σχεδιασμένος για αξιόπιστες συνδέσεις σε συστήματα CCTV και μετάδοσης αναλογικού σήματος βίντεο (Baseband Video). Είναι συμβατός με ομοαξονικά καλώδια RG59 διπλής, τριπλής ή τετραπλής θωράκισης και εξασφαλίζει σταθερή σύνδεση με χαμηλές απώλειες σήματος. Η εξ ολοκλήρου μεταλλική κατασκευή από ορείχαλκο C360 και ο μηχανισμός διπλής συμπίεσης 360° προσφέρουν σταθερή συγκράτηση του καλωδίου, αποτελεσματική ηλεκτρομαγνητική θωράκιση και προστασία από την υγρασία.
Κύρια Χαρακτηριστικά
- Τύπος συνδετήρα: BNC αρσενικός συμπίεσης
- Σύνθετη αντίσταση: 75 Ohm
- Συμβατότητα καλωδίου: RG59 διπλής, τριπλής ή τετραπλής θωράκισης
- Διάμετρος κεντρικού αγωγού: 0.55–0.80 mm
- Υλικό κατασκευής: Εξ ολοκλήρου μεταλλικός, από ορείχαλκο C360
- Μηχανισμός συμπίεσης: Διπλοί δακτύλιοι συμπίεσης 360°
- Στεγανοποίηση: Αδιάβροχος τερματισμός
- Επικάλυψη κασσίτερου: Στις εσωτερικές επιφάνειες εισαγωγής, για ευκολότερη τοποθέτηση του καλωδίου
- Ηλεκτρομαγνητική θωράκιση (RFI): Υψηλή προστασία από παρεμβολές
- Χρήση: Εσωτερική και εξωτερική εγκατάσταση
Πλεονεκτήματα
- Ασφαλής συγκράτηση καλωδίου: Ο μηχανισμός διπλής συμπίεσης 360° εξασφαλίζει σταθερή σύνδεση
- Προστασία από υγρασία: Ο αδιάβροχος τερματισμός συμβάλλει στην προστασία της σύνδεσης
- Εύκολη εγκατάσταση: Ο σχεδιασμός No Blind Entry επιτρέπει οπτικό έλεγχο της σωστής εισαγωγής του καλωδίου
- Εξοικονόμηση χώρου: Το μικρό μήκος μετά τη συμπίεση διευκολύνει την εγκατάσταση σε περιορισμένους χώρους
- Αξιόπιστη μετάδοση σήματος: Η σταθερή σύνδεση και η υψηλή ηλεκτρομαγνητική θωράκιση συμβάλλουν στη διατήρηση της ποιότητας του σήματος
- Εύκολη αναγνώριση: Οι ετικέτες διαθέτουν χρωματική κωδικοποίηση με αντοχή στην UV ακτινοβολία
Εφαρμογές
- Συστήματα CCTV
- Εγκαταστάσεις μετάδοσης αναλογικού σήματος βίντεο (Baseband Video)
- Δίκτυα ομοαξονικών καλωδίων 75 Ohm
- Επαγγελματικές εγκαταστάσεις επιτήρησης και ασφάλειας
Συμβατό Εργαλείο Συμπίεσης
- MASTER® All-In-One Compression Tool
BNC-59
Τεχνικά Χαρακτηριστικά
- Εύρος συχνοτήτων: 5 MHz έως 3 GHz
- Ονομαστική σύνθετη αντίσταση: 75 Ω
- Απώλειες επιστροφής: Ελάχιστη τιμή -30 dB στα 1 GHz
- Θωράκιση: Τουλάχιστον 80 dB
- Απώλειες εισαγωγής: <0.2 dB στα 1 GHz
- Τάση λειτουργίας: 90 V AC συνεχούς λειτουργίας στα 60 Hz
- Θερμοκρασία λειτουργίας: -40 έως +60 °C
- Αντοχή συγκράτησης καλωδίου: >22.68 kg (50 lb), σε θερμοκρασία περιβάλλοντος
- Δύναμη εισαγωγής καλωδίου: <15 lb (μέγιστη), σε θερμοκρασία περιβάλλοντος
Φυσικά Χαρακτηριστικά
- Μήκος πριν από τη συμπίεση: 36.99 mm
- Μήκος μετά τη συμπίεση: 32.55 mm
- Διάμετρος ακίδας: 1.37 mm
- Μηχανισμός σύνδεσης: Αρσενικός συνδετήρας BNC 75 Ω με σύστημα ασφάλισης τύπου Bayonet
- Υλικό κατασκευής: Ορείχαλκος με επινικελίωση
- Μονωτικό υλικό: Delrin
- Υλικό ακίδας: Χαλκός-βηρύλλιο / ορείχαλκος με επιχρύσωση
Η τοποθέτηση του συνδετήρα είναι μια γρήγορη και εύκολη διαδικασία
- Προετοιμάστε την άκρη του καλωδίου απογυμνώνοντας τον εσωτερικό αγωγό σε μήκος 9.5 mm (3/8") και το διηλεκτρικό με την πλεξούδα σε μήκος 6.4 mm (1/4")
- Διπλώστε την πλεξούδα πάνω από το περίβλημα του καλωδίου
- Περάστε την άκρη του καλωδίου στον συνδετήρα
- Συμπιέστε τον συνδετήρα στο καλώδιο με το εργαλείο συμπίεσης
