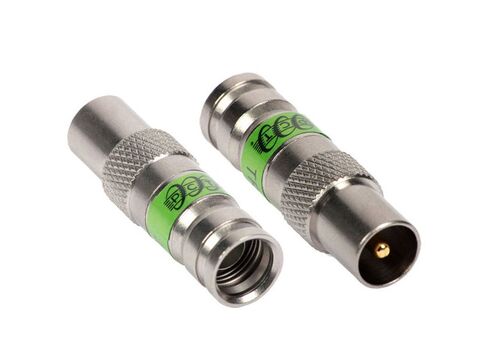

PCT® IECM-9 Compression Connector
Επαγγελματικός Συνδετήρας IEC Αρσενικός Συμπίεσης για Καλώδια RG6
Ο PCT-IECM-9 της PCT International είναι επαγγελματικός συνδετήρας IEC Male τύπου compression, σχεδιασμένος για αξιόπιστες συνδέσεις σε δίκτυα MATV / CATV. Η μεταλλική κατασκευή από ορείχαλκο C360 και ο πατενταρισμένος μηχανισμός διπλής συμπίεσης 360° εξασφαλίζουν σταθερή συγκράτηση του καλωδίου και ανθεκτικό τερματισμό. Είναι συμβατός με ομοαξονικά καλώδια RG6 διπλής, τριπλής ή τετραπλής θωράκισης, με διάμετρο διηλεκτρικού έως 4.8 mm. Ο σχεδιασμός του διευκολύνει την εγκατάσταση και προσφέρει προστασία από υγρασία και ηλεκτρομαγνητικές παρεμβολές.
Κύρια Χαρακτηριστικά
- Τύπος συνδετήρα: IEC Male, compression
- Σύνθετη αντίσταση: 75 Ohm
- Συμβατότητα: Ομοαξονικά καλώδια RG6 διπλής, τριπλής ή τετραπλής θωράκισης
- Μέγιστη διάμετρος διηλεκτρικού: 4.8 mm
- Υλικό κατασκευής: Ορείχαλκος C360
- Μηχανισμός συμπίεσης: Διπλοί δακτύλιοι 360°
- Στεγανοποίηση: Αδιάβροχος τερματισμός
- Επικάλυψη κασσίτερου στην είσοδο: Για ευκολότερη εισαγωγή του καλωδίου
- Χρωματική κωδικοποίηση: Ετικέτες ανθεκτικές στην UV ακτινοβολία
- Εγκατάσταση: Εσωτερική και εξωτερική χρήση
Πλεονεκτήματα
- Εύκολη τοποθέτηση: Ο σχεδιασμός No Blind Entry επιτρέπει οπτικό έλεγχο της εισαγωγής του καλωδίου
- Προστασία από παρεμβολές: Η κατασκευή υποστηρίζει υψηλή θωράκιση RFI
- Εξοικονόμηση χώρου: Το μικρό μήκος μετά τη συμπίεση διευκολύνει την εγκατάσταση σε περιορισμένα σημεία
Εφαρμογές
- Εγκαταστάσεις MATV / CATV
- Κεντρικά δίκτυα τηλεοπτικής διανομής
- Συνδέσεις ομοαξονικών καλωδίων RG6
- Οικιακές και επαγγελματικές εγκαταστάσεις TV
Συμβατό Εργαλείο Συμπίεσης
- MASTER® All-in-One Compression Tool
IECM-9
Τεχνικά Χαρακτηριστικά
- Εύρος συχνοτήτων: 5 MHz έως 3 GHz
- Ονομαστική σύνθετη αντίσταση: 75 Ω
- Απώλειες επιστροφής: Ελάχιστη τιμή -30 dB στα 3 GHz
- Αποτελεσματικότητα θωράκισης: >90 dB στα 1 GHz
- Απώλειες εισαγωγής: <0.3 dB στα 3 GHz
- Τάση λειτουργίας: 90 V AC συνεχούς λειτουργίας στα 60 Hz
- Θερμοκρασία λειτουργίας: -40 έως +60 °C
- Συμβατότητα καλωδίων: Ομοαξονικά καλώδια Coax 9, από κατασκευές με θωράκιση 60% έως Quad-Shield
- Μέγιστη αποδεκτή διάμετρος πυρήνα (διηλεκτρικό + ταινία): 4.99 mm (±0.01 mm)
- Ελάχιστη αποδεκτή διάμετρος εξωτερικού μανδύα: 6.80 mm (±0.200 mm)
- Μέγιστη αποδεκτή διάμετρος εξωτερικού μανδύα: 7.65 mm (±0.200 mm)
- Αντοχή συγκράτησης καλωδίου: >22.68 kg (50 lbs), σε θερμοκρασία περιβάλλοντος
- Δύναμη εισαγωγής καλωδίου: <6.8 kg (15 lbs), σε θερμοκρασία περιβάλλοντος
Φυσικά Χαρακτηριστικά
- Υλικό κατασκευής: Ορείχαλκος 360 με επινικελίωση
- Τύπος σύνδεσης: IEC αρσενικός
- Διάμετρος ακίδας: 2.40 mm
- Μήκος πριν από τη συμπίεση: 36.99 mm
- Μήκος μετά τη συμπίεση: 32.55 mm
