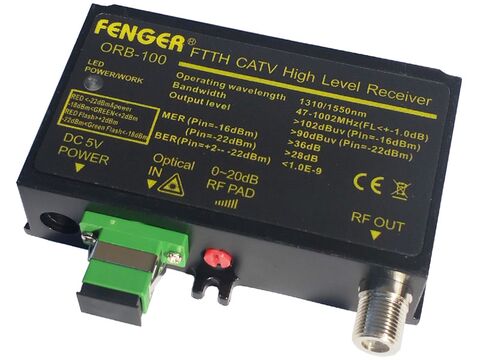

FENGER ORB-100 Optical Receiver
Οπτικός Δέκτης CATV 1 GHz για Μετατροπή Οπτικού Σήματος σε RF
Ο FENGER ORB-100 είναι οπτικός δέκτης CATV, σχεδιασμένος για τη μετατροπή του εισερχόμενου οπτικού σήματος σε RF σήμα για συνέχιση της διανομής μέσω ομοαξονικού δικτύου. Αποτελεί το αντίστοιχο στάδιο λήψης ενός οπτικού συστήματος CATV και είναι κατάλληλος για δίκτυα HFC (Hybrid Fiber Coaxial) και FTTH (Fiber To The Home).
Ο δέκτης υποστηρίζει εύρος συχνοτήτων έως 1 GHz και διαθέτει τεχνολογία ενίσχυσης GaAs για υψηλή γραμμικότητα και χαμηλή παραμόρφωση. Το ενσωματωμένο Optical AGC διατηρεί σταθερή τη στάθμη εξόδου σε μεταβολές της οπτικής ισχύος εισόδου, ενώ ο χειροκίνητος έλεγχος απολαβής επιτρέπει την προσαρμογή του RF σήματος στις απαιτήσεις της εγκατάστασης.
Κύρια Χαρακτηριστικά
- Μετατροπή οπτικού σήματος σε RF για διανομή μέσω ομοαξονικού δικτύου
- Εύρος συχνοτήτων έως 1 GHz
- Υποστήριξη Single Mode Fiber
- Τεχνολογία ενίσχυσης GaAs
- Ενσωματωμένο Optical AGC για οπτική ισχύ εισόδου 0 έως -15 dBm
- Μέγιστη στάθμη εξόδου RF έως 100 dBμV
- Χειροκίνητος έλεγχος απολαβής (Gain Control)
- Ένδειξη LED για την οπτική ισχύ και την κατάσταση λειτουργίας
- Υποστήριξη DVB-T/T2, DVB-C και DAB
- Συμπαγές χυτό περίβλημα αλουμινίου για αποτελεσματική απαγωγή θερμότητας
- Συμπαγείς διαστάσεις για εύκολη εγκατάσταση
- Χαμηλές απαιτήσεις συντήρησης για εύκολη και οικονομική λειτουργία
Τρόπος Λειτουργίας
Οπτικό Σήμα → ORB-100 → RF Σήμα → Ομοαξονικό Δίκτυο → Τελικές Εγκαταστάσεις
Ο ORB-100 λαμβάνει το οπτικό σήμα από την οπτική ίνα και το μετατρέπει ξανά σε RF. Το ανακτημένο RF σήμα οδηγείται στη συνέχεια στο ομοαξονικό δίκτυο, όπου μπορεί να διανεμηθεί προς τηλεοράσεις, ενισχυτές ή άλλα στοιχεία της εγκατάστασης.
Ιδανικό για
- Δίκτυα HFC
- Υποδομές FTTH
- Απομακρυσμένα σημεία διανομής από οπτικό δίκτυο
- Δίκτυα CATV με οπτική διασύνδεση
- Πολυκατοικίες και κεντρικά δίκτυα τηλεοπτικής διανομής
- Ξενοδοχεία και επαγγελματικές εγκαταστάσεις
- Μικρά και μεσαία δίκτυα CATV
Υβριδικά Δίκτυα Fibre/Coax (HFC)
Τα σύγχρονα CATV δίκτυα βασίζονται σε υβριδική αρχιτεκτονική HFC (Hybrid Fibre/Coax), συνδυάζοντας οπτική ίνα και ομοαξονικό καλώδιο για τη διανομή τηλεοπτικών και ευρυζωνικών υπηρεσιών.
Πώς λειτουργεί το HFC
- Μεταφορά μέσω οπτικής ίνας
Το σήμα μεταφέρεται από το Headend προς απομακρυσμένα σημεία του δικτύου μέσω οπτικής ίνας, με χαμηλές απώλειες και υψηλή ποιότητα μετάδοσης. - Μετατροπή RF σε οπτικό σήμα
Ένας οπτικός πομπός μετατρέπει το RF σήμα σε οπτικό σήμα, κατάλληλο για μετάδοση μέσω της οπτικής ίνας. - Οπτικός δέκτης / Node
Στο απομακρυσμένο σημείο, ένας οπτικός δέκτης (Optical Node) μετατρέπει το οπτικό σήμα ξανά σε RF. - Διανομή μέσω ομοαξονικού δικτύου
Το RF σήμα διανέμεται μέσω του ομοαξονικού δικτύου προς τους τελικούς χρήστες. Στα αμφίδρομα HFC δίκτυα, η ίδια αρχιτεκτονική υποστηρίζει και upstream μετάδοση από τους χρήστες προς το Headend.
Πλεονεκτήματα του HFC
- Μετάδοση σε μεγάλες αποστάσεις με χαμηλές απώλειες μέσω οπτικής ίνας
- Αμφίδρομη επικοινωνία downstream και upstream
- Συνδυασμός της υψηλής απόδοσης της οπτικής ίνας με την υφιστάμενη υποδομή ομοαξονικού δικτύου
- Υποστήριξη τηλεοπτικών και ευρυζωνικών υπηρεσιών
- Ευελιξία για επέκταση και αναβάθμιση του δικτύου
- Κατάλληλη αρχιτεκτονική για δίκτυα CATV και ευρυζωνικές υποδομές
