BNC-3952 Compression Connector for CCTV Mini COAX Ø 5.0 mm

520151
FENGER® BNC-3952 Compression Connector for CCTV Mini COAX Συνδετήρας BNC Αρσενικός Συμπίεσης για Καλώδια Mini COAX Ø 5.0 mm Ο FENGER® BNC-3952...
Ολοκληρωμένη Περιγραφή
[Συνδεθείτε για να δείτε τις τιμές]

Η ελάχιστη ποσότητα για το "BNC-3952 Compression Connector for CCTV Mini COAX Ø 5.0 mm" είναι 10.

Παρακαλούμε συνδεθείτε για παραγγελία
Παρακαλούμε συνδεθείτε για παραγγελία

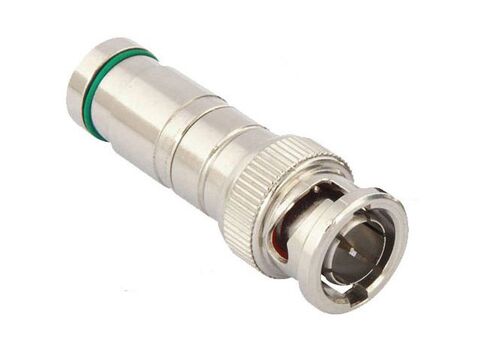

FENGER® BNC-3952 Compression Connector for CCTV Mini COAX

Συνδετήρας BNC Αρσενικός Συμπίεσης για Καλώδια Mini COAX Ø 5.0 mm

Ο FENGER® BNC-3952 είναι επαγγελματικός συνδετήρας τύπου BNC αρσενικός συμπίεσης, σχεδιασμένος για ομοαξονικά καλώδια Mini COAX Ø 5.0 mm με συμπαγή κεντρικό αγωγό (Solid Center Conductor) και διάμετρο διηλεκτρικού έως 3.6 mm. Είναι κατάλληλος για εφαρμογές CCTV, A/V και Baseband Video, προσφέροντας αξιόπιστη σύνδεση και σταθερή μετάδοση σήματος. Η εξ ολοκλήρου μεταλλική κατασκευή από ορείχαλκο CuZn39Pb3 προσφέρει μηχανική αντοχή και αποτελεσματική ηλεκτρομαγνητική θωράκιση, ενώ ο σχεδιασμός συμπίεσης διευκολύνει τη γρήγορη και ασφαλή εγκατάσταση.

Κύρια Χαρακτηριστικά

  • Τύπος συνδετήρα: BNC αρσενικός συμπίεσης
  • Συμβατότητα καλωδίου: Mini COAX Ø 5.0 mm
  • Τύπος κεντρικού αγωγού: Συμπαγής (Solid)
  • Μέγιστη διάμετρος διηλεκτρικού: 3.6 mm
  • Σύνθετη αντίσταση: 75 Ohm
  • Υλικό κατασκευής: Εξ ολοκλήρου μεταλλικός, από ορείχαλκο CuZn39Pb3
  • Χρήση: Εσωτερική και εξωτερική εγκατάσταση

Πλεονεκτήματα

  • Αξιόπιστη σύνδεση: Ο σχεδιασμός της υποδοχής και της κεντρικής ακίδας συμβάλλει στη σταθερή επαφή
  • Ανθεκτική κατασκευή: Το μεταλλικό σώμα προσφέρει μηχανική αντοχή
  • Ηλεκτρομαγνητική θωράκιση RFI: Περιορίζει τις παρεμβολές ραδιοσυχνοτήτων
  • Συμπαγής σχεδιασμός: Το μικρό μήκος μετά τη συμπίεση διευκολύνει την εγκατάσταση σε περιορισμένους χώρους
  • Σταθερή μετάδοση σήματος: Κατάλληλος για εφαρμογές CCTV και Baseband Video
  • Εύκολη εγκατάσταση: Ο σχεδιασμός επιτρέπει οπτικό έλεγχο της σωστής εισαγωγής του καλωδίου

Εφαρμογές

  • Συστήματα CCTV
  • Εγκαταστάσεις Baseband Video
  • Επαγγελματικά συστήματα A/V
  • Συνδέσεις ομοαξονικών καλωδίων 75 Ohm
  • Εσωτερικές και εξωτερικές εγκαταστάσεις μετάδοσης σήματος βίντεο

Συμβατό Εργαλείο Συμπίεσης

  • FENGER® MCT-518E Multi-Connector Compression Tool

BNC-3952

Τεχνικά Χαρακτηριστικά

  • Εύρος συχνοτήτων: 0.3 MHz – 3 GHz
  • Ονομαστική σύνθετη αντίσταση: 75 Ω
  • Ονομαστική ένταση ρεύματος: 5 A
  • Απώλειες επιστροφής: 25.4 dB στα 1 GHz
  • Αποτελεσματικότητα θωράκισης: 115 dB στα 1 GHz
  • Απώλειες εισαγωγής: ≤0.14 dB στα 1 GHz
  • Αντίσταση εσωτερικού αγωγού: <1 mΩ (με συνεχές ρεύμα 1 A)
  • Θερμοκρασία λειτουργίας: -40 έως +100 °C
  • Μέγιστη αντοχή σε εφελκυσμό: 250 N

Φυσικά Χαρακτηριστικά

  • Υλικό σώματος: Ορείχαλκος CuZn39Pb3
  • Επιμετάλλωση σώματος: Νικέλιο
  • Υλικό εσωτερικού αγωγού: Ορείχαλκος CuZn39Pb3
  • Επιμετάλλωση εσωτερικού αγωγού: Χρυσός
  • Στεγανοποιητικός δακτύλιος (O-ring): EPDM, πράσινου χρώματος
  • Μήκος μετά τη συμπίεση: 33.7 mm

Η τοποθέτηση του συνδετήρα είναι μια γρήγορη και εύκολη διαδικασία

  • Προετοιμάστε την άκρη του καλωδίου απογυμνώνοντας τον εσωτερικό αγωγό σε μήκος 7.0 mm και το διηλεκτρικό με την πλεξούδα σε μήκος 7.0 mm
  • Διπλώστε την πλεξούδα πάνω από το περίβλημα του καλωδίου
  • Περάστε την άκρη του καλωδίου στον συνδετήρα
  • Συμπιέστε τον συνδετήρα στο καλώδιο με το εργαλείο συμπίεσης
