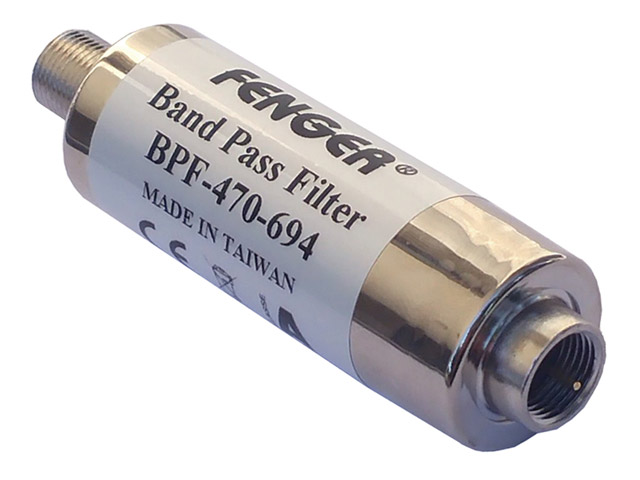

FENGER BPF-470-694 Band Pass Filter (UHF 21–48)
Το FENGER BPF-470-694 είναι ένα φίλτρο διέλευσης ζώνης (Band Pass Filter) για UHF κανάλια 21–48, σχεδιασμένο να προστατεύει τα δίκτυα διανομής τηλεοπτικού σήματος από παρεμβολές εκτός της ζώνης. Επιτρέπει τη διέλευση των επιθυμητών σημάτων 470–694 MHz, ενώ απορρίπτει συχνότητες εκτός ζώνης έως 50 dB, εξασφαλίζοντας καθαρό και σταθερό σήμα RF για οικιακή ή επαγγελματική χρήση.
Βασικά Χαρακτηριστικά
- Ζώνη διέλευσης: 470–694 MHz (UHF κανάλια 21–48)
- Απόρριψη εκτός ζώνης: έως 50 dB
- Θωράκιση: RFI Class A (προστασία από ηλεκτρομαγνητικές παρεμβολές)
- Απώλειες εντός ζώνης: Χαμηλή, για μέγιστη ποιότητα σήματος
- Απώλεια επιστροφής: Υψηλή, εξαιρετική προσαρμογή αντίστασης
- Σταθερότητα: Υψηλή, για αξιόπιστη και μακροχρόνια λειτουργία
Πλεονεκτήματα
- Καθαρότερο σήμα UHF για τηλεόραση ή δορυφορικά δίκτυα
- Προστασία από παρεμβολές εκτός ζώνης
- Ιδανικό για διανομές σήματος σε πολυκατοικίες ή επαγγελματικά δίκτυα
- Ανθεκτική κατασκευή με υψηλή θωράκιση και σταθερή απόδοση

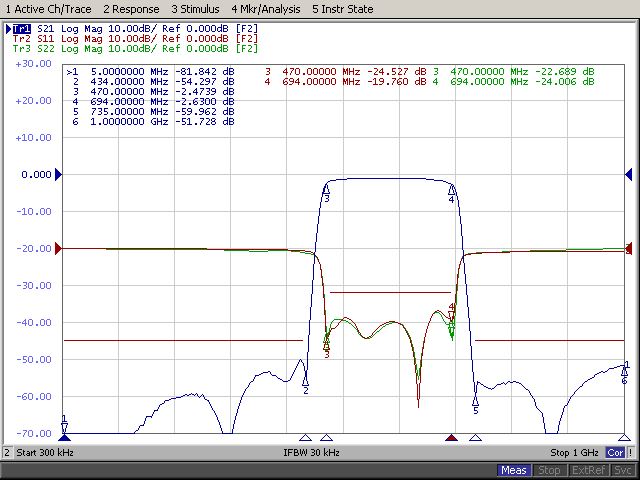

Ηλεκτρική Καμπύλη
-
Ζώνη διέλευσης (Passband):
- Συχνότητες από 470 MHz έως 694 MHz περνούν σχεδόν χωρίς απώλειες.
- Απώλειες εντός ζώνης: χαμηλές, συνήθως <1.5 dB.
-
Ζώνες απόρριψης (Stopband):
- Κάτω από 470 MHz και πάνω από 694 MHz, το φίλτρο απορρίπτει σήματα έως 50 dB.
-
Απώλεια επιστροφής (Return Loss):
- Πολύ καλή εντός ζώνης, συνήθως >20 dB, δείχνοντας εξαιρετική προσαρμογή σύνθετης αντίστασης (Impedance 75 Ω).
-
Καμπύλη απόρριψης:
- Η μετάβαση από ζώνη διέλευσης σε ζώνη απόρριψης είναι απότομη (steep roll-off), εξασφαλίζοντας ότι οι παρεμβολές εκτός ζώνης δεν επηρεάζουν την ποιότητα του σήματος UHF.
-
Σταθερότητα:
- Η απόκριση παραμένει σταθερή σε μεταβολές θερμοκρασίας ή περιβαλλοντικών συνθηκών, χάρη στην υψηλή ποιότητα θωράκισης και την κατασκευή Class A RFI.
BLUE: Insertion Loss
RED: Return Loss of male connector side
GREEN: Return Loss of female connector side
Electrical Specifications
- Frequency Range: 5~1000 MHz
- Impedance: 75 Ohm
- Pass Band: 470~694 MHz
- Insertion Loss: 2.5 dB (Typ.)
- Return Loss: 16 dB (Typ.) - 1st Stop Band: 5~434 MHz
- Rejection: 50 dB (Typ.) - 2nd Stop Band: 735~1000 MHz
- Rejection: 50 dB (Typ.) - Waterproof: IPx4
- Screening Efficiency: Class A (EN 50083-2)
Mechanical Specifications
- Housing: Brass Tube
- Connector: 75 Ohm, Male and Female "F" type
- Connector Screw Thread: 3/8"-32UNEF inch
- Dimensions: 20.55(Ø) x 73(L) mm
- Net Weight (Approx.): 52 g
